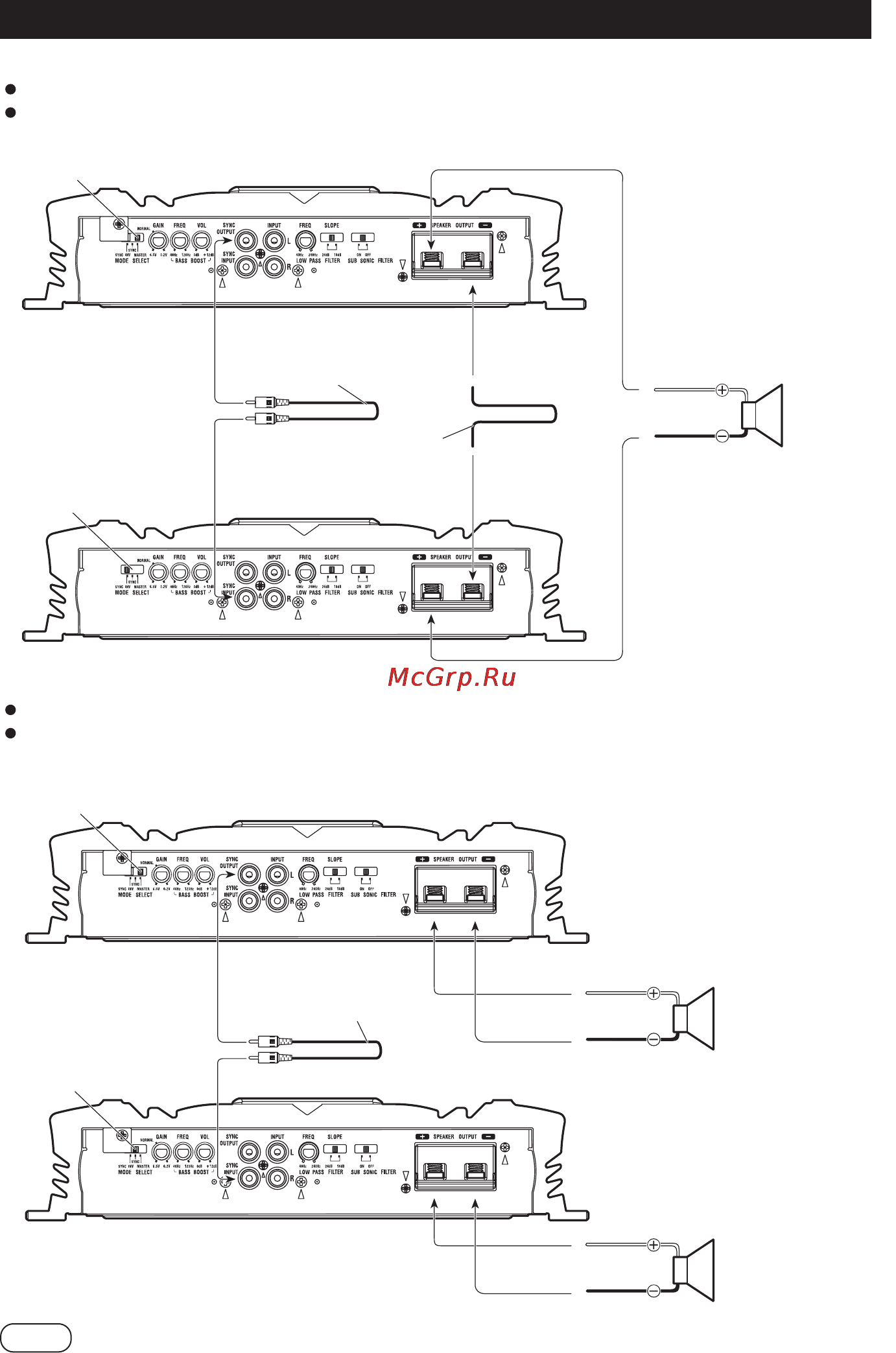

Мостовое включение двух усилителей
Тип провода должен быть не менее 10 AWG.
Нагрузкой может быть любая комбинация динамиков, имеющая сопротивление не менее 4 Ом.
Переключатель MODE SELECTION должен
быть в положении MASTER [Главный].
Соединительный шнур с RCA
разъемами (продается отдельно)
Не менее 4 Ом
и мощность
3000 Вт
Переключатель MODE
SELECT должен быть в
положении SYNC INV
[Инвертированный сиг
нал]. Перед установкой в
это положение удалите
винт и стопор.
Соединение с помощью про
вода (продается отдельно)
Два усилителя
Тип провода должен быть не менее 10 AWG.
Нагрузкой может быть любая комбинация динамиков, имеющая сопротивление не менее 2 Ом.
Переключатель MODE SELECTION должен
быть в положении MASTER [Главный].
Соединительный шнур
с RCA разъемами (про
дается отдельно)
Не менее 2 Ом
и мощность
1500 Вт
Не менее 2 Ом
и мощность
1500 Вт
Переключатель MODE
SELECT должен быть в
положении SYNC [Син
хронная работа].
