Pioneer PRS-D5000SPL [12/16] Подключение усилителя
![Pioneer PRS-D5000SPL [12/16] Подключение усилителя](/views2/1001611/page12/bgc.png)
11
Подключение усилителя
Не менее 4 Ом
и мощность
3000 Вт
Не менее 4 Ом
и мощность
3000 Вт

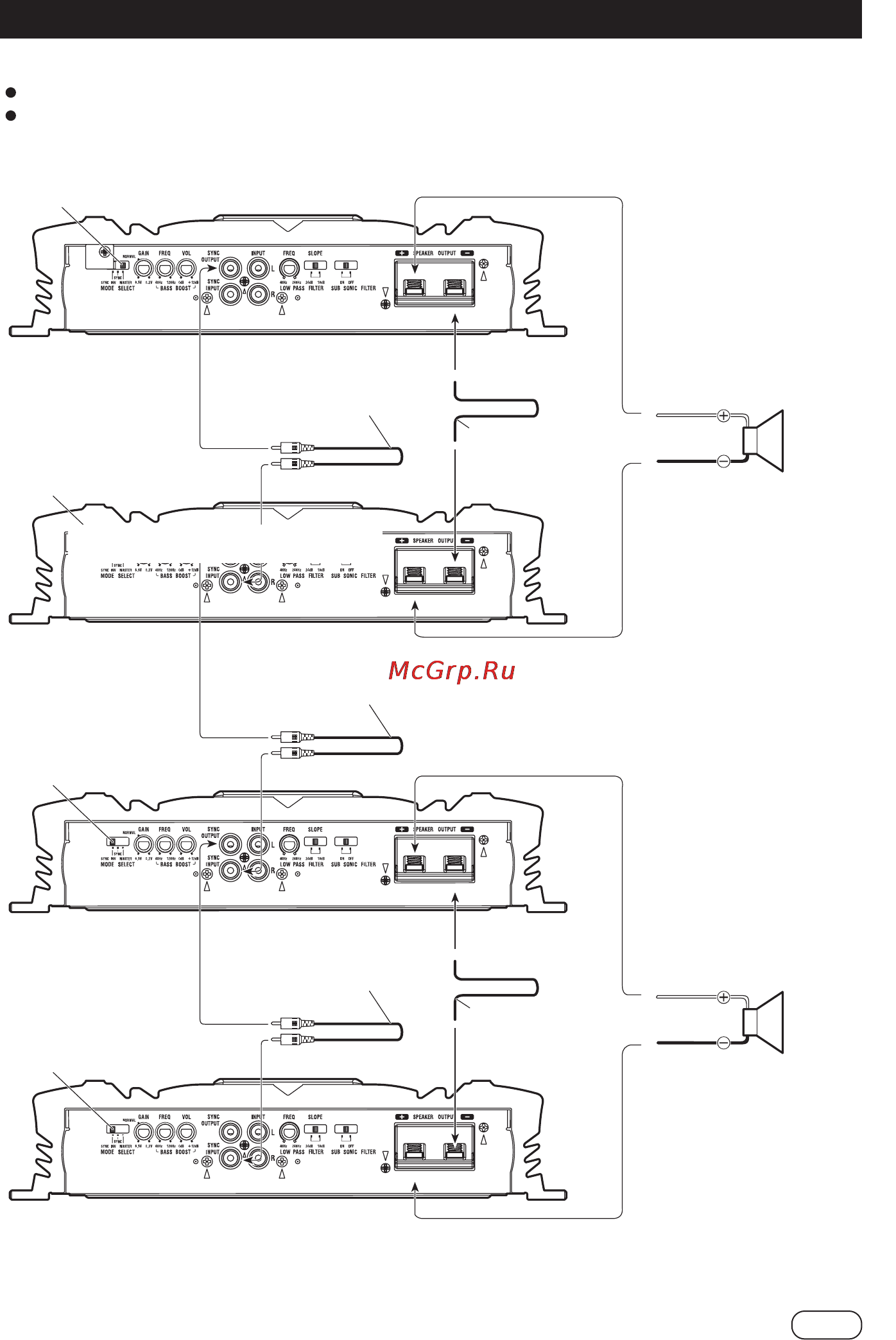

Мостовое включение четырех усилителей
Тип провода должен быть не менее 10 AWG.
Нагрузкой может быть любая комбинация динамиков, имеющая сопротивление не менее 4 Ом.
Переключатель MODE SELECTION должен
быть в положении MASTER [Главный].
Переключатель MODE SELECTION должен
быть в положении MASTER [Главный].
Переключатель MODE
SELECT должен быть в
положении SYNC [Син
хронная работа].
Переключатель MODE
SELECT должен быть в
положении SYNC [Син
хронная работа].
Переключатель MODE
SELECT должен быть в
положении SYNC [Син
хронная работа].
Соединительный шнур
с RCA разъемами (про
дается отдельно)
Соединительный шнур
с RCA разъемами (про
дается отдельно)
Соединительный шнур
с RCA разъемами (про
дается отдельно)
Соединение с
помощью про
вода (продает
ся отдельно)
Соединение с
помощью про
вода (продает
ся отдельно)
