•Установите штифт-пластину приблизительно вертикально отно-

сительно поверхности воды и затяните ее двумя болтами при

помощи инструмента;

•Закрепите штифт на штифт-пластине и установите датчик па-

раллельно поверхности воды.

Примечание: Штифт крепится на штифт-пластине при помощи

запора с ходом регулирования 12° и в некоторых ситуациях стано-

вится невозможным установить датчик параллельно поверхности

воды. В этих случаях допускается небольшое отклонение (1-5°).

Проводка

В зависимости от типа лодки, Вы можете проложить кабель как

сквозь транец, так и через него.

Если Вы решили прокладывать кабель сквозь транец:

•Приложите кабельный хомут к транцу примерно между верхом

транца и датчиком и сделайте отметку карандашом. Используя

сверло 3 мм, просверлите два отверстия глубиной 10 мм;

•Нанесите герметик и закрепите кабель хомутом при помощи

болтов;

Примечание: поскольку положение датчика регулируется, убеди-

тесь в том, что кабель между датчиком и первым хомутом не на-

тянут. В противном

случае кабель мо-

жет легко повре-

дится. Чтобы пре-

дотвратить повре-

ждение кабеля, от-

клоните датчик в

дальнее положе-

ние перед закреп-

лением первого

хомута.

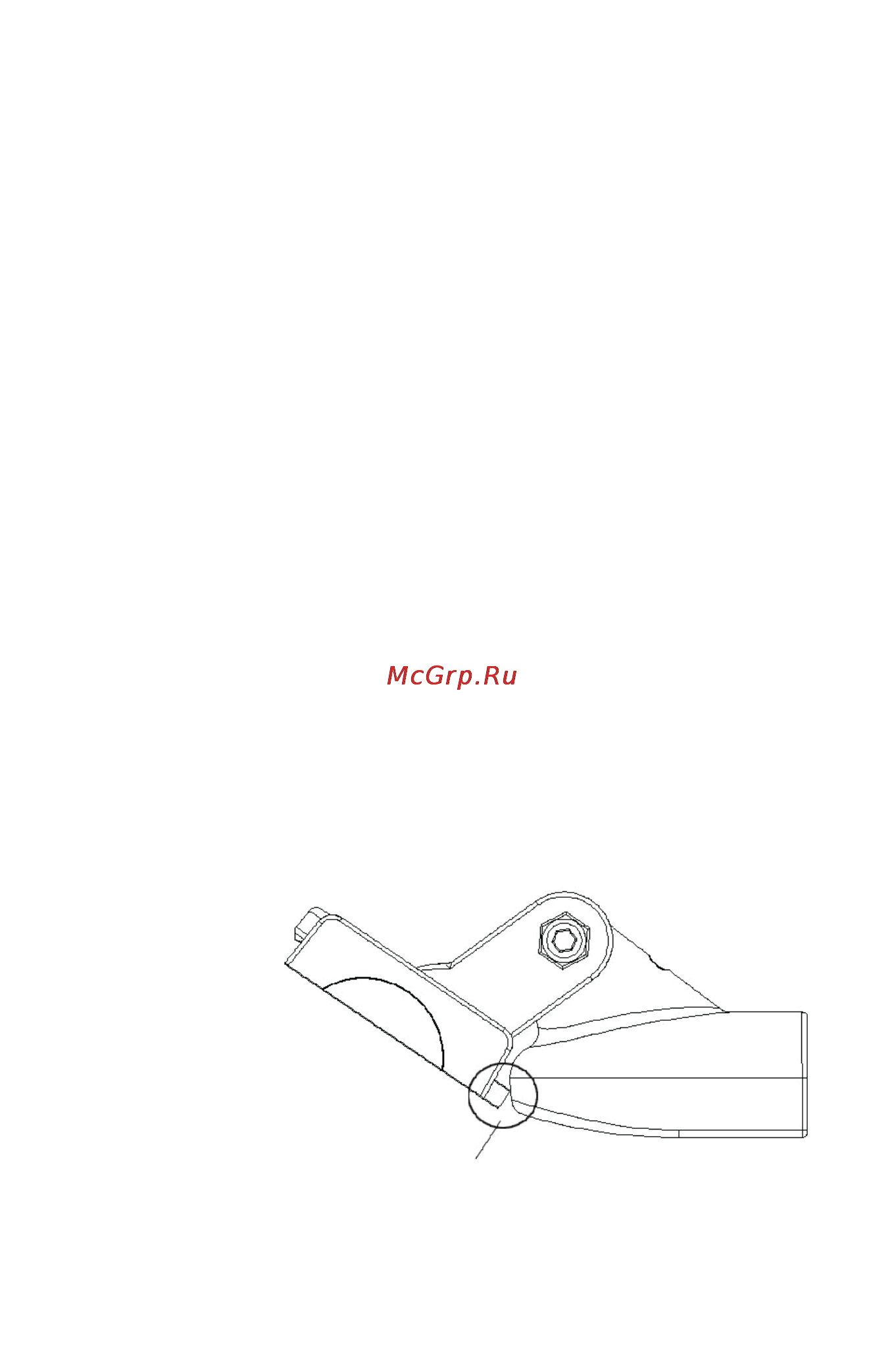

(Рисунок 7)

штифт-пластина сопри-

касается с датчиком

Рисунок 7
