Питание
Данный прибор включает в себя кабель длиной 1,5 м, который ис-
пользуется для соединения датчика, элемента питания и корпуса
сонара. Подключите красный (коричневый) провод к клемме “+”,
черный (синий) к клемме “-”.
Внимание: некоторые лодки имеют бортовую сеть с
номинальным напряжением 24 В или 36 В. Данная рыболовная
система может использовать только 12 В. Гарантия не распро-
страняется на случаи неправильного подключения.
На задней стенке корпуса эхолота есть гнездо для подключения
соединительного кабеля. Когда Вы вставляете штекер в гнездо
убедитесь в том, что скос на гнезде совпадает со скосом на
штекере (Рисунок 15).

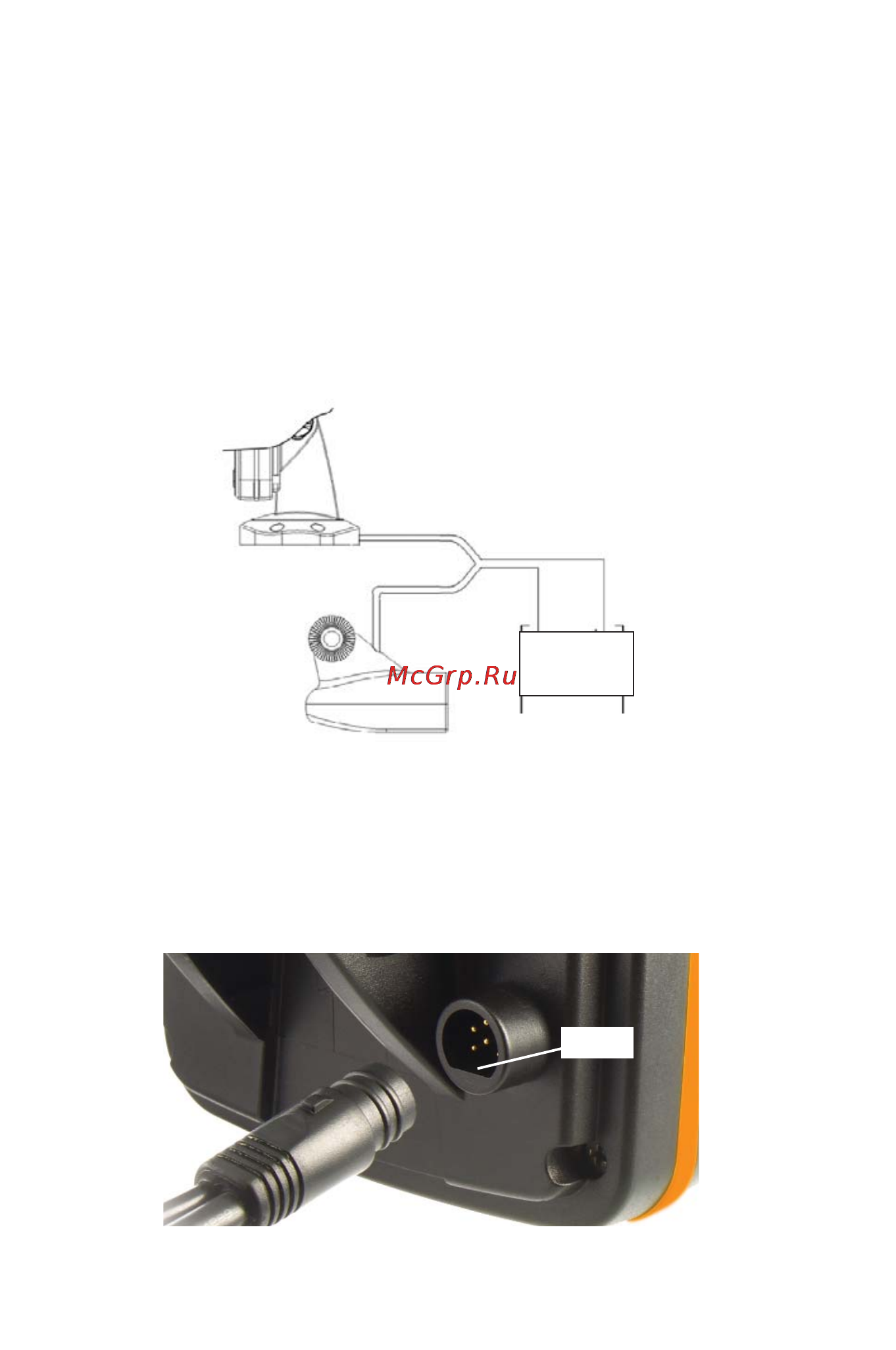

батарея
12в
Рисунок 14
Рисунок 15
Скос
