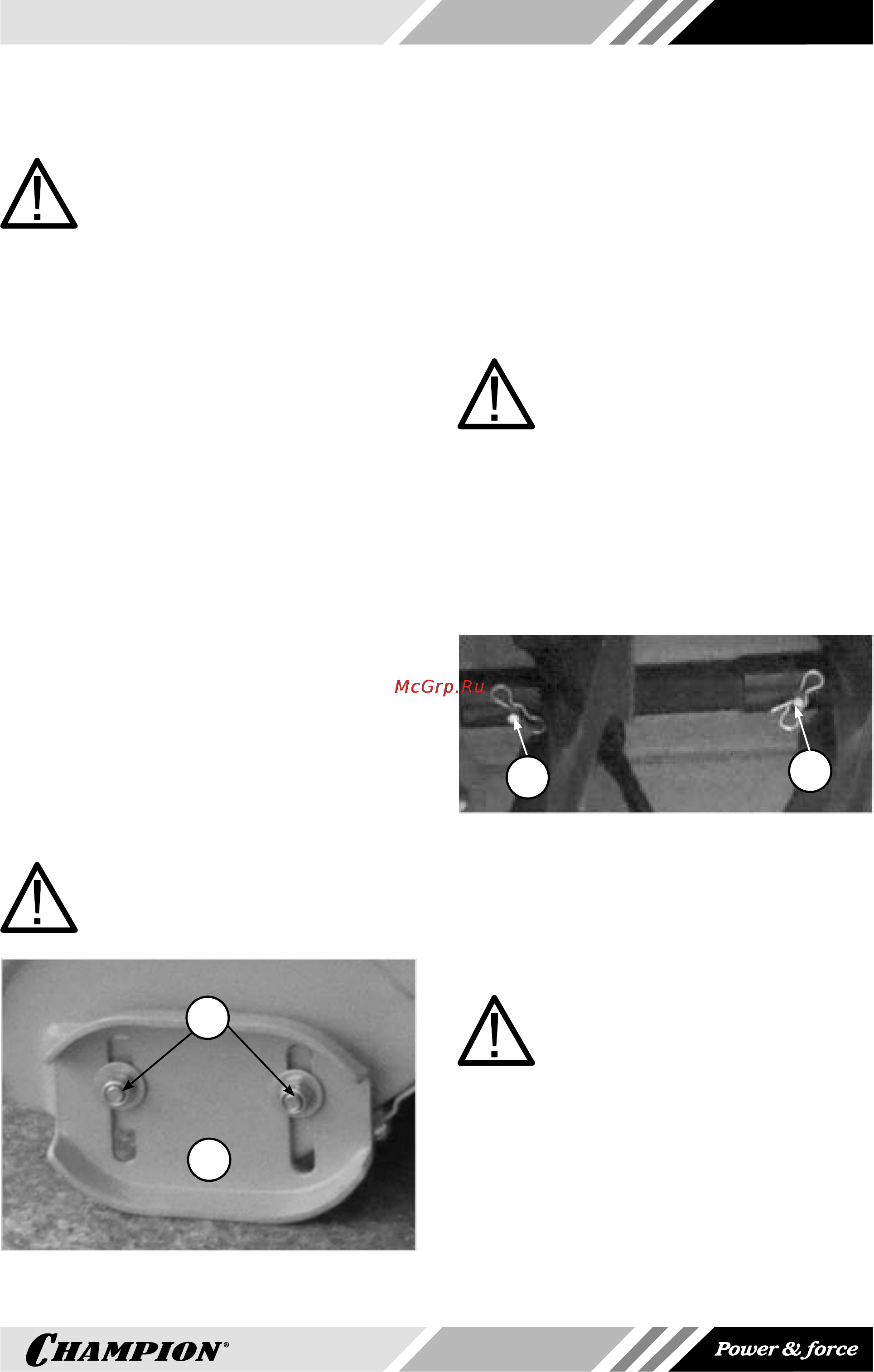

Champion ST762E [17/24] Замена срезного болта шнека
![Champion ST762E [17/24] Замена срезного болта шнека](/views2/1016135/page17/bg11.png)
17
РЕГУЛИРОВКА ВЫСОТЫ ЗАБОРА
СНЕГА
ВНИМАНИЕ:
Перед проведением регулировки
или ремонта агрегата необходи-
мо заглушить двигатель снегоо-
чистителя.
Снегоочиститель снабжен двумя салазка-
ми для настройки высоты забора снега, рас-
положенными на внешней стороне кожуха
шнека. С их помощью можно приподнимать
кожух шнека над уровнем земли.
При уборке снега с твердой поверхности, та-
кой как мощеные дороги и
пешеходные тро-
туары, опускайте кожух шнека ближе к зем-
ле, приподнимая салазки.
При уборке снега с каменистых или неров-
ных поверхностей поднимайте кожух шнека
над уровнем земли, опуская салазки. Это бу-
дет способствовать тому, чтобы камни и про-
чий мусор не захватывались и не выбрасы-
вались шнековым механизмом.
Чтобы отрегулировать
положение салазок:
1. Поместите колодку нужной высоты (рав-
ной желаемой высоте от земли) под ко-
жух шнекового механизма.
2. Ослабьте гайки крепления салазок (A),
Рис. 18) и установите салазки (В) на не-
обходимую высоту. Снова затяните гай-
ки.
3. Установите салазки на другой стороне
на ту же высоту.
ПРИМЕЧАНИЕ:
Убедитесь, что снегоочиститель
поднят на одинаковую высоту с
обеих сторон.
В
А
Рис. 19
ЗАМЕНА СРЕЗНОГО БОЛТА ШНЕКА
Для предотвращения поломки шнекового ме-
ханизма в случае попадания твердых пред-
метов, шнеки прикреплены к своему валу с
помощью специальных срезных штифтов,
рассчитанных на срезание в случае, если
посторонний предмет заклинится в кожухе
шнека.
Использование более прочного срезного
штифта снизит степень защиты снегоочисти-
теля от возможной поломки.
ВНИМАНИЕ!
Для обеспечения безопасной и над-
лежащей работы используйте
для замены только оригинальные
срезные штифты.
1. Остановите двигатель, выключите все
органы управления, убедитесь, что все
движущиеся части прекратили свое дви-
жение.
2. Совместите отверстие в шнеке с отвер-
стием в вале шнека. Вставьте новый
срезной болт (A) и стопор (B) Рис 20.
А
В
Рис 20
ПРОВЕРКА ШИН
Проверьте шины на повреждение. Проверь-
те давление в шинах с помощью точного ма-
нометра.
ОСТОРОЖНО!
Избегайте травм! При неправиль-
ном обслуживании может разо-
рваться шина и разлететься ча-
сти обода.
• Не пытайтесь провести шиномонтаж
без надлежащего оборудования и опы-
та проведения такой работы.
• Не накачивайте шины выше рекомендо-
ванного давления.
• Не сваривайте и не нагревайте колесо и
шину в сборке. Нагревание может вызвать
повышение
давления воздуха, что при-
