18
ОПИСАНИЕ И УПРАВЛЕНИЯ

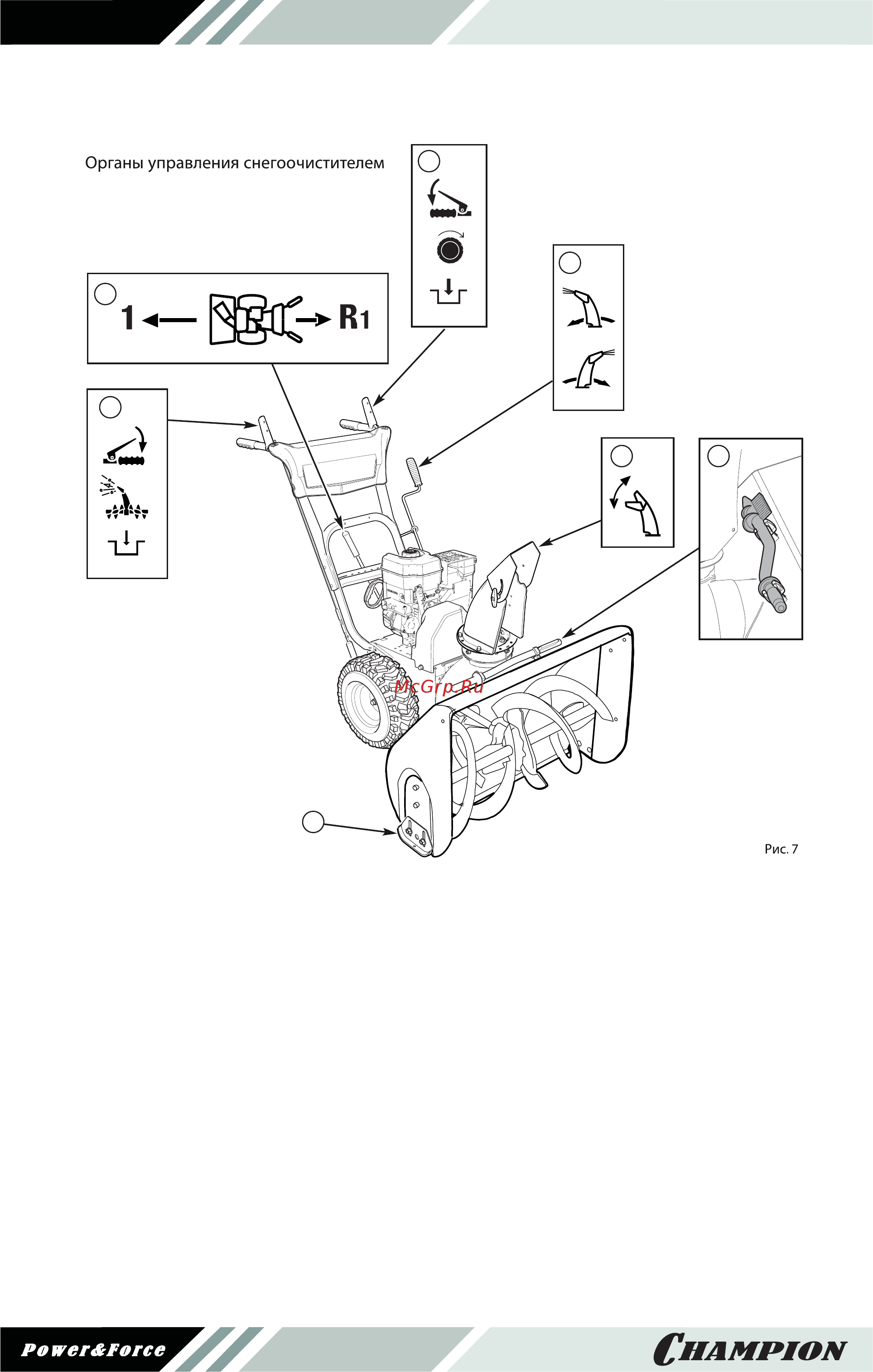

ОРГАНЫ УПРАВЛЕНИЯ
СНЕГООЧИСТИТЕЛЕМ
A. Рычаг переключения скоростей — по-
зволяет оператору использовать
одну из шести (6) передних и двух
(2) обратных скоростей (см. Рис. 7).
Для переключения скорости приведите
рычаг в желаемое положение.
ПРИМЕЧАНИЕ:
Не двигайте рычаг переключения скоро-
стей, когда включено сцепление. Это мо-
жет повлечь за собой серьезные поврежде-
ния системы привода.
B. Рычаг шнека — используется для акти-
вации и деактивации шнекового меха-
низма и крыльчатки. Нажмите вниз, что-
бы активировать, а чтобы деактивиро-
вать – отпустите.
C. Рукоятка ротации желоба — использу-
ется для поворота
разгрузочного жело-
ба влево или вправо.
D. Барашковая гайка регулировки дефлек-
тора — используется для регулирова-
ния угла дефлектора желоба (выше или
ниже).
Е. Рычаг сцепления — используется для
направления снегоочистителя перед-
ним или задним ходом. Нажмите, что-
бы включить сцепление, а чтобы выклю-
чить – отпустите.
F. Прочистной инструмент — используется
для удаления снега
и мусора из разгру-
зочного желоба и из шнекового механиз-
ма.
G. Салазки — используются для регулиро-
вания расстояния от земли до шнека.
B
C
E
G
D
A
F
