GREENLINE Инструкция по эксплуатации РУССКИЙ

IX. СБОРКА

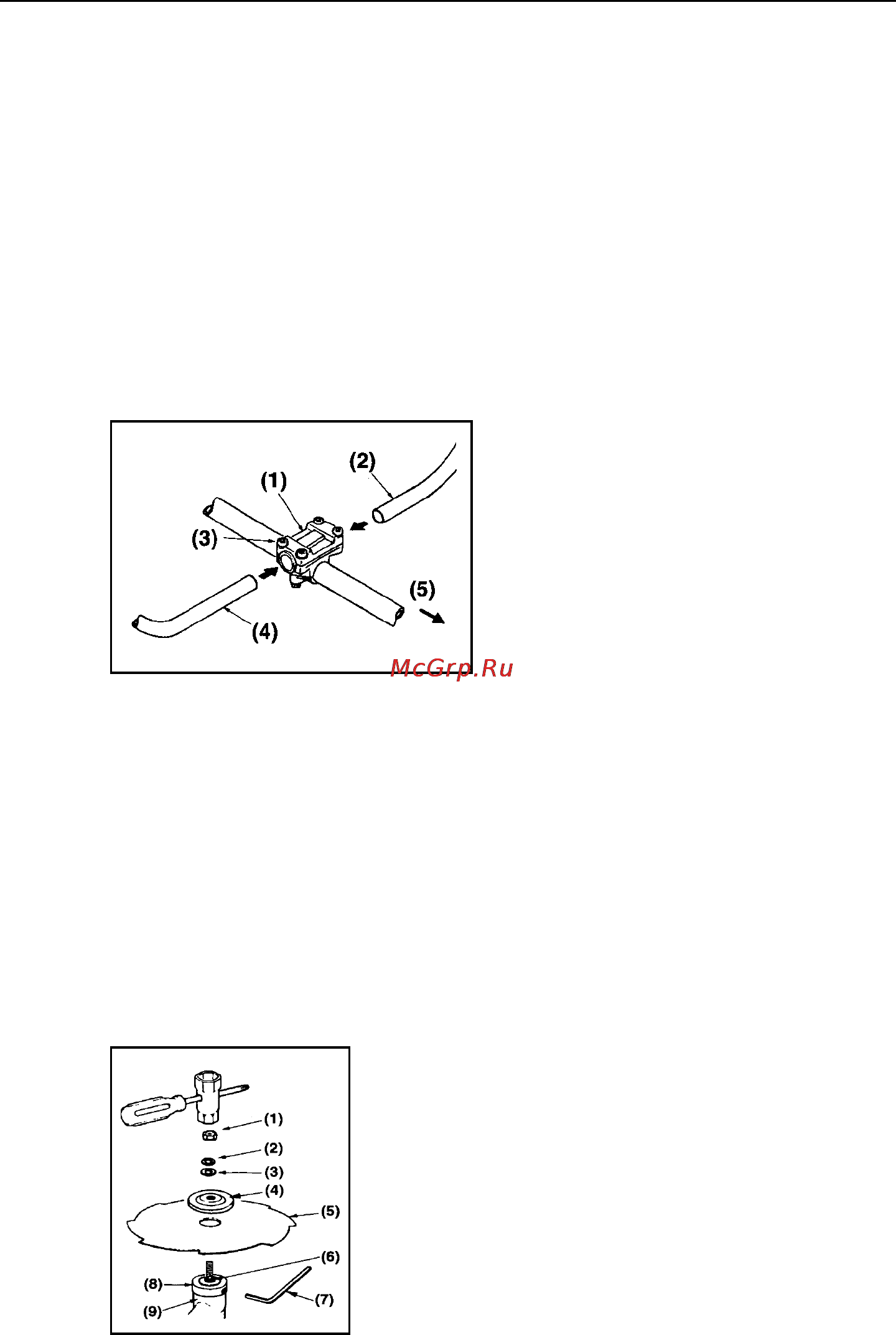

1. Сборка рукоятки ВС315R

• Установите на штангу 3 (рис.2) держатель 1,

• В полуотверстия вставьте полуручки 4 и 2 и затяните винты 3.

Рисунок 2

2. Сборка режущего элемента (Ножа) ВС315R

• В стопорное отверстие 9 (рис. 3) вставьте стопор 7,

• установите нож на шкив 8,

• установите фланец 6 на вал,

• установите тарельчатую шайбу 4 и наверните гайку 1 с

левой

резьбой на вал,

• после чего затяните ее торцевым ключoм.

Рисунок 3
