Vogel's TILT W50610 [11/17] Optional
![Vogel's TILT W50610 [11/17] Optional](/views2/1162114/page11/bgb.png)
11

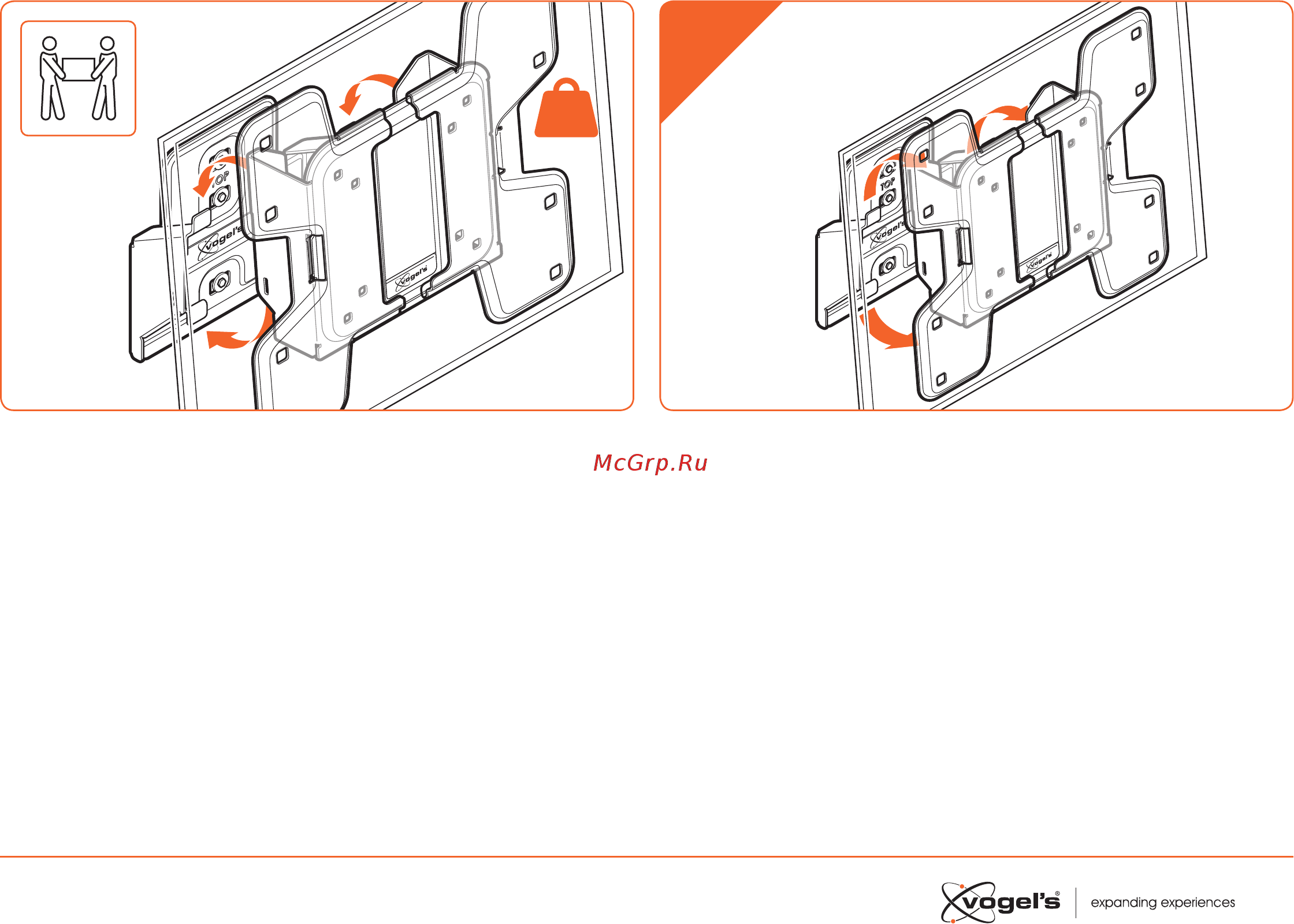

5 Place the screen onto the wall mount (A).
RU - Разместите экран на настенном кронштейне (A).
UK - Встановіть екран на настінний кронштейн (A).
PL - Umieść odbiornik na uchwycie ściennym (A).
RO - Puneţi ecranul pe suportul de perete (A).
CZE - Obrazovku nasaďte na náěnnou jednotku (A).
SK - Obrazovku pripevnite na náennú montáž (A).
HU - Helyezze a képernyőt a fali tartóra (A).
BG - Поставете екрана върху стойката за стена (A).
SL - Zaslon poavite na enski nosilec (A).
HR - Poavite zaslon na zidni držač (A).
LT - Pritvirtinkite ekraną prie sieninio laikiklio (A).
ET - Asetage ekraan seinakinnitusele (A).
LV - Ievietojiet ekrānu sienas iprinājumā (A).
EL - Τοποθετήστε την οθόνη επάνω στην επίτοιχη βάση (A).
TR - Ekranı duvar ayaklığına (A) vidalayın.
SR - Stavite ekran na zidni nosač (A).
• Pull the release strip to remove the screen.
RU
- Потяните разжимную планку, чтобы снять экран.
UK
- Потягніть за випускну пластину, щоб зняти екран.
PL - Pociągnij pasek zwalniający, aby zdjąć odbiornik.
RO
- Trageți banda de deblocare pentru a îndepărta ecranul.
CZE
- Zatáhněte uvolňovací pásek, abye sejmuli obrazovku.
SK
- Ak chcete odrániť obrazovku, potiahnite uvoľňovací pásik.
HU
- Húzza meg a kioldó szalagot, hogy eltávolítsa a képernyőt.
BG
- Издърпайте освобождаващата лента, за да свалите екрана.
SL -
Povlecite sproitveni trak, da odranite zaslon.
HR -
Povucite vrpcu za opuštanje kako bie skinuli zaslon.
LT -
Patraukite juoelę ir nuimkite ekraną.
ET -
Tõmmake vabausriba ekraani eemaldamiseks.
LV -
Pavelciet atvienošanas sloksni tā, lai noņemtu ekrānu.
EL - Τραβήξτε τη λωρίδα απελευθέρωσης για να αφαιρέσετε την οθόνη.
TR
- Ekranı çıkarmak için serbe bırakma şeridini çekin.
SR -
Povucite tračicu za otvaranje da bie skinuli ekran.
optional
20kg
MAX.
1
1
2
1
2
2
optional
20kg
MAX.
1
1
2
1
2
2
