Vogel's TURN W52060 [13/21] Hook the tv onto the wall mount
![Vogel's TURN W52060 [13/21] Hook the tv onto the wall mount](/views2/1162115/page13/bgd.png)
13
6

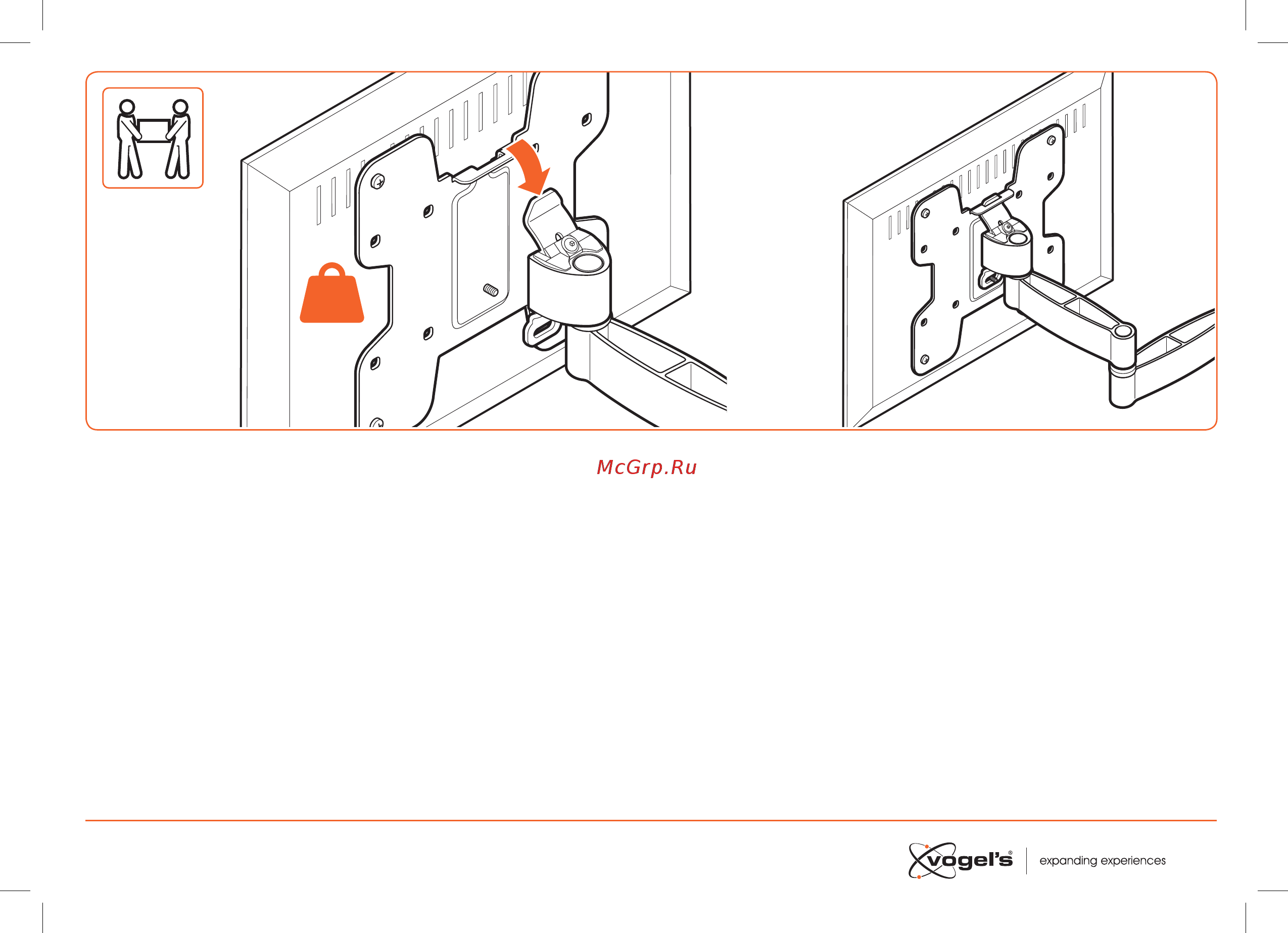

Hook the TV onto the wall mount
(A).
RU - Подвесьте телевизор на настенный кронштейн (A).
UK - Підвісьте телевізор на настінний кронштейн (A).
PL - Zawieś odbiornik na uchwycie ściennym (A).
RO - Prindeţi TV-ul pe suportul de perete (A).
CZE - Zavěe televizor na náěnnou jednotku (A).
SK - Televízor zavee na náennú montáž (A).
HU - Akaza a TV-készüléket a fali tartóra (A).
BG - Окачете телевизора на конзолата за стена (A).
SL
- Nataknite TV na enski nosilec (A).
HR
- Zakačite televizor na zidni nosač (A).
LT
- Užkabinkite televizorių ant sienos laikiklio (A).
ET
- Riputage teler seinakinnituse (A) konksu otsa.
LV
- Ievietojiet TV sienas iprinājumā (A).
EL - Μοντάρετε τη συσκευή τηλεόρασης επάνω στην επίτοιχη βάση (A).
TR -
TV’yi duvar ayaklığına (X) takın.
SR - Okačite televizor na zidni nosač (A).
15kg
MAX.
W5206x_W5306x_MI.indd 13 16-06-15 20:41
