Vogel's TURN W52060 [14/21] Position the tv level
![Vogel's TURN W52060 [14/21] Position the tv level](/views2/1162115/page14/bge.png)
14

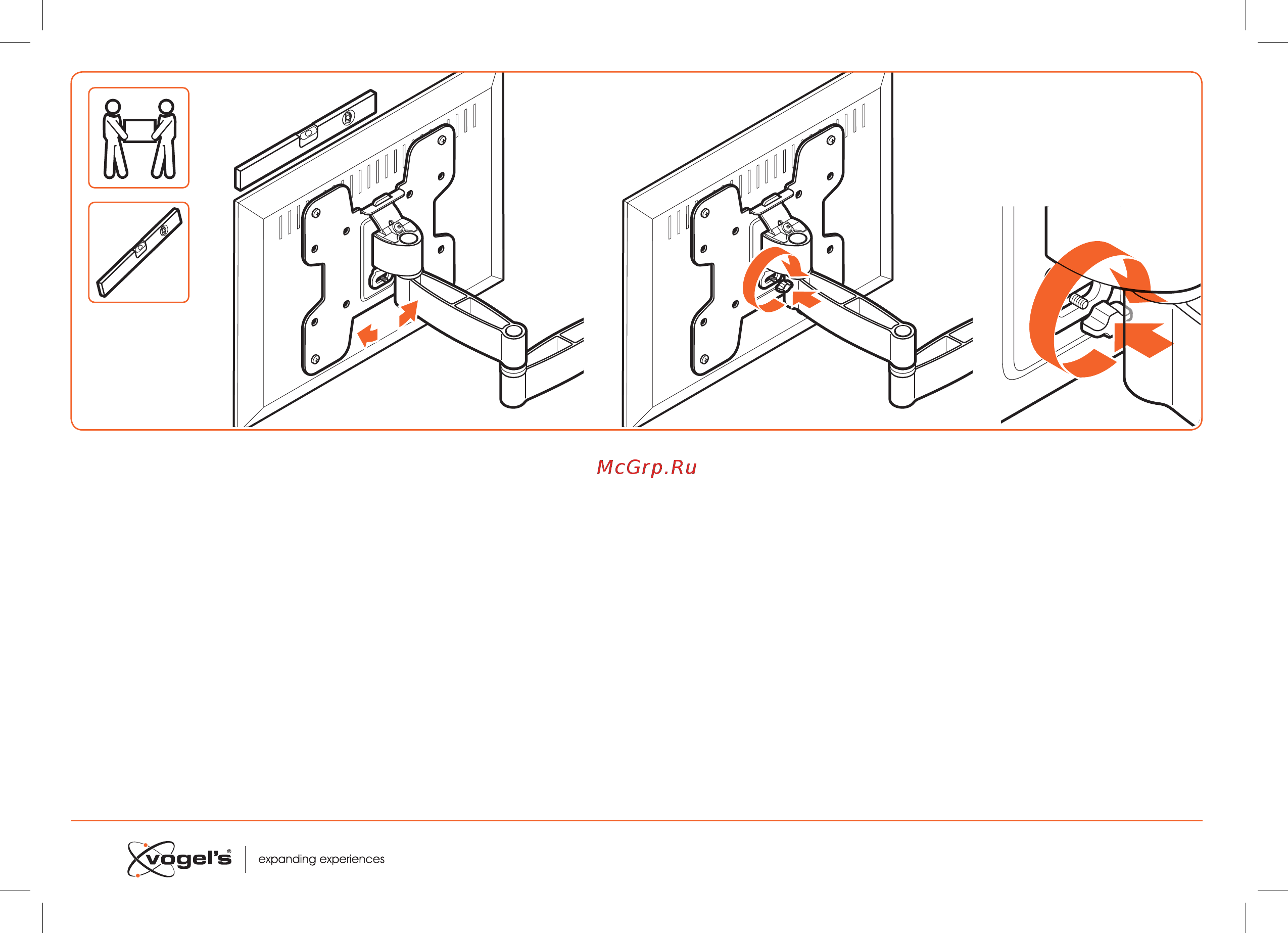

7.1 Position the TV level.
RU - Разместить уровень телевизора.
UK - Встановіть телевізор рівно.
PL - Wyrównaj uawienie telewizora.
RO - Amplasaţi TV-ul drept.
CZE - Televizor dejte vodorovně.
SK - Upravte výšku obrazovky.
HU - Állítsa vízszintbe a TV-t.
BG - Нивелирайте телевизора.
SL - TV nameite tako, da je oji vodoravno.
HR - Namjeite televizor u vodoravan položaj.
LT - Nuatykite televizorių į tinkamą aukštį.
ET - Viige teler loodi.
LV - Ieatiet TV slīpumu.
EL - Τοποθετήστε την τηλεόραση σε επίπεδη θέση.
TR - TV yüksekliğini ayarlayın.
SR - Podesite položaj televizora.
E
E
7.2 Place the thumbscrew; tighten the thumbscrew.
RU - Установите винт с накатанной головкой на место и затяните его.
UK - Помістіть гвинт-баранчик назад; закріпіть його.
PL - Włóż śrubę skrzydełkową i dokręć ją.
RO - Puneți la loc șurubul cu cap riat; rângeți șurubul cu cap riat.
CZE - Křídlový šroub zašroubujte a pevně utáhněte.
SK - Znova namontujte skrutku a utiahnite ju.
HU - Tegye viza a szárnyas csavart; húzza meg a szárnyas csavart.
BG - Поставете обратно винта с глава с накатка и го затегнете.
SL - Nameite krilati vijak in ga zategnite.
HR - Namjeite leptirai zavrtanj i zategnite ga.
LT - Užsukite ir priveržkite sparnuotąją veržlę.
ET - Paigaldage pöidlakruvi; keerake pöidlakruvi kinni.
LV - Ievietojiet spārnskrūvi; pievelciet spārnskrūvi.
EL - Επανατοποθετήστε και σφίξτε τη βίδα με ροδέλα.
TR - Parmak vidayı geri takın; parmak vidayı sıkın.
SR - Poavite leptirai zavrtanj; pritegnite leptirai zavrtanj.
W5206x_W5306x_MI.indd 14 16-06-15 20:41
