60
Рис. 18
Рис. 16
Рис. 15
550 MIN
593
560 - 570
80÷100
Рис. 17
Встраивание
Необходимо, чтобы после встраивания имелась
возможность доступа к духовому шкафу для
специалиста на случай необходимости его
ремонта.
Встраивание
Мебель, в которую встраивается духовой шкаф,
должна удовлетворять следующим требованиям:
● размеры должны соответствовать приведенным
на соответствующих чертежах;
● материалы должны быть устойчивыми к
температуре, как минимум на 60°C выше
температуры окружающей среды;
● необходимо принять меры, обеспечивающие
непрерывное поступление воздуха к духовому
шкафу во избежание его перегрева.

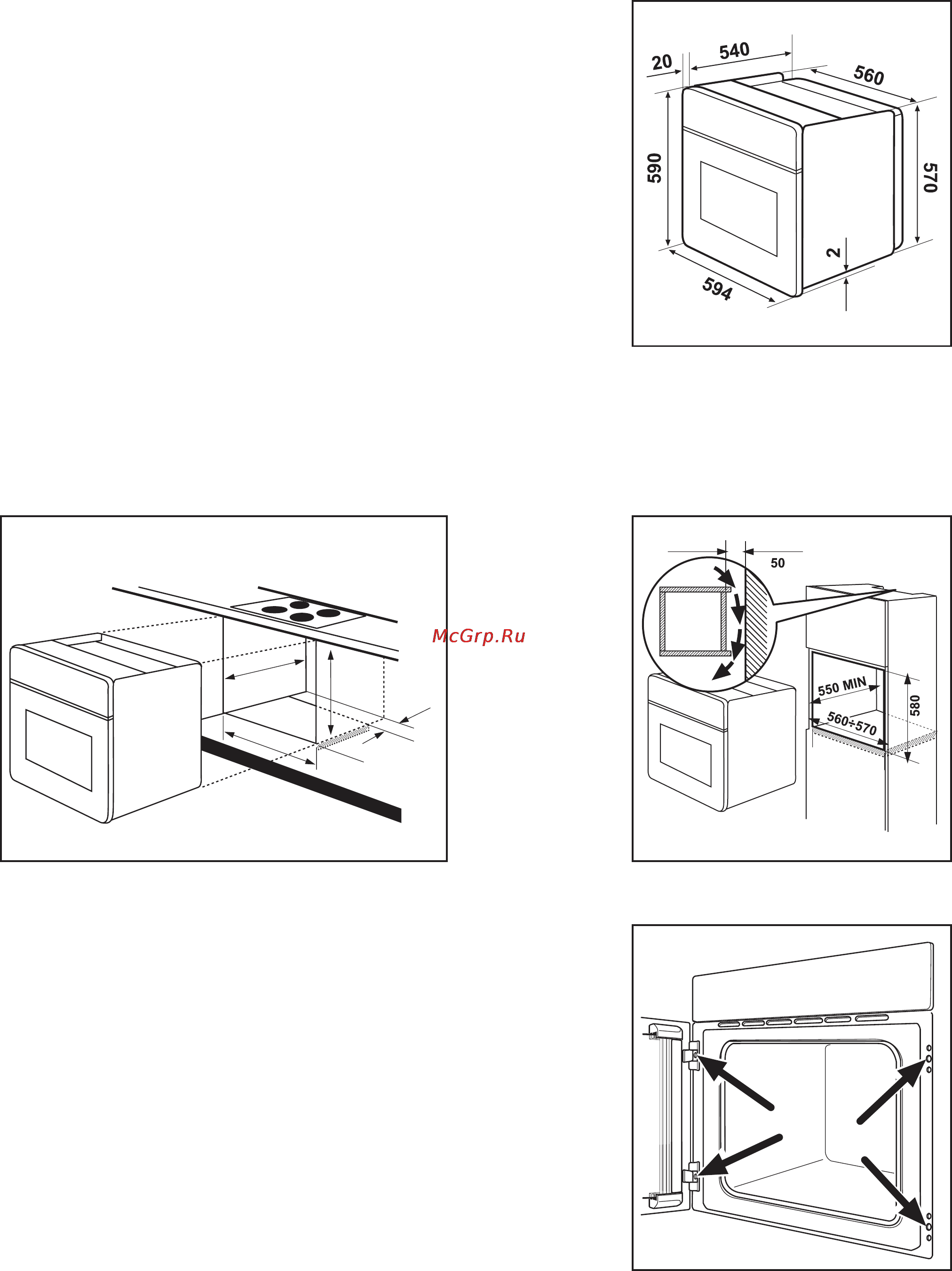

Размеры духового шкафа и ниши для встраивания
приведены на соответствующих чертежах.
Крепление духового шкафа к
кухонной мебели
1. Вставьте духовой шкаф в нишу для встраивания,
2. Откройте дверцу духового шкафа,
3. Прикрепите духовой шкаф к кухонной мебели с
помощью четырех шурупов, пропустив их через
отверстия в его раме (Рис. 18).
