Zanussi ZOU668 X [21/27] Проблема решение

Содержание

• Zanussi 1
• _page_01 jpg 1
• _page_02 jpg 2
• Встраиваемые духовые шкафы 2
• Л правила техники безопасности 2
• Пищи или по окончании его стойте подальше от духового шкафа чтобы дать выйти остаточному пару или теплу 2
• При открывании дверцы духового шкафа во время приготовления 2
• При эксплуатации 2
• Сохраните данное руководство по эксплуатации для возможного использования в будущем в случае продажи или передачи изделия другому владельцу или в случае переезда позаботьтесь о том чтобы новый владелец получил данное руководство по эксплуатации для ознакомления с работой прибора и правилами техники безопасности правила техники безопасности приводятся с целью обеспечения безопасности вашей и окружающих внимательно прочтите их перед подключением духового шкафа и его использованием 2
• Установка 2
• _page_03 jpg 3
• Безопасность детей 3
• Изготовитель 3
• Техническое обслуживание 3
• Условные обозначения 3
• _page_04 jpg 4
• Первое использование духовки 4
• Содержание 4
• 8 7 6 5 4 3 2 5
• Zhm 763 5
• Zou 668 5
• _page_05 jpg 5
• Описание прибора 5
• _page_06 jpg 6
• Верхний нагревательный элемент 6
• Духовки рис 2 и регулятор термостата рис 3 6
• Моа гнм 763 6
• Моа гои 668 6
• Нижний нагревательный элемент 6
• Освещение духовки 6
• Переключатель режимов 6
• Р только внутренний элемент гриля 6
• Рис 1 6
• Рис 2 выкл 6
• Рис 3 6
• Традиционное приготовление пищ 6
• Утапливаемый переключатель 6
• Эксплуатация 6
• 0 двойной гриль 7
• _page_07 jpg 7
• Вертел 7
• Гп _ гп конвекционный нагрев 7
• Двойная конфорка 7
• М размораживание 7
• При приготовлении пищи с использованием масла или жира например при жарке картофеля необходимо постоянно следить за процессом приготовления поскольку при перегреве масло и жир могут легко воспламениться 7
• Регуляторы мощности конфорок 7
• _page_08 jpg 8
• Контрольная лампа термостата 8
• Лампа состояния духового шкафа 8
• Предохранительный термостат 8
• _page_09 jpg 9
• Электронные часы 9
• _page_10 jpg 10
• Обратите внимание в 10
• Оо зо 10
• Отмена функции время приготовления 10
• Установка времени приготовления 10
• Функция время приготовления 10
• Функция окончание 10
• _page_11 jpg 11
• И окончание _ 11
• Обратите внимание 11
• Отмена функции отключения 1 11
• Совмещение функций время 11
• Установка функции отключения прибора 1 11
• _page_12 jpg 12
• Обратите внимание таймер не влияет на работу прибора установка времени для таймера 1 12
• Отмена функции таймер 1 12
• Таймер 12
• _page_13 jpg 13
• Дверца духового шкафа должна быть закрытой 13
• Дисплей может быть отключен только тогда когда не включена ни одна автоматическая функция 13
• Отключение дисплея 13
• Приготовление пищи с использованием вертела 13
• Рис 5 13
• _page_14 jpg 14
• Во время приготовления пищи дверца духового шкафа должна быть закрыта 14
• Конвекционный нагрев 14
• Однако при открывании дверцы стойте подальше от духового шкафа чтобы дать выйти остаточному пару или теплу 14
• Рекомендации по использованию духовки 14
• Рис 6 14
• Традиционное приготовление 14
• _page_14й jpg 15
• Выпечка 15
• Гриль 15
• Д советы 15
• Приготовление мяса и рыбы 15
• _page_13й jpg 16
• Внимание 16
• Время приготовления пищи 16
• _page_12й jpg 17
• Таблица выпекания и жарки 17
• Традиционное приготовление и конвекционный нагрев я ж 17
• _page_11й jpg 18
• Блюдо 18
• Блюдо вес г уровень темп 18
• В мин 18
• Гриль на вертеле только для модели ио и 668 18
• Количество грилевание время приготовления 18
• Низ 18
• Приготовление на гриле 0 0 0 0 18
• С минуты 18
• Темп 18
• Уро вень 18
• Zk перед чисткой отключите духовой шкаф и подождите пока он остынет не используйте пар или паровые чистящие устройства для проведения чистки духового шкафа 19
• _page_10й jpg 19
• Чистка дверцы духового шкафа 19
• Чистка и техническое обслуживание 19
• _page_09й jpg 20
• Замена осветительной лампы 20
• Откидной нагревательный элемент гриля 20
• Прежде чем приступить к выполнению следующих а операций убедитесь что духовой шкаф остыл и отключен от электропитания 20
• Проверьте прочность крепления гриля чтобы избежать его падения во время приготовления пищи 20
• Рис 8 20
• Рис 9 20
• _page_08й jpg 21
• Если возникают неисправности 21
• Проблема решение 21
• Distriparts 22
• _page_07й jpg 22
• Внутренние размеры духовки 22
• И electrolux 22
• Мощность нагревательных элементов 22
• Размеры ниши для встраивания духовки 22
• Сервис и запасные 22
• Технические данные 22
• Части 22
• 73 23 90 683 23
• 89 336 23
• _page_06й jpg 23
• Данная духовка может быть совмещена в единый блок со следующими типами варочных поверхностей 23
• Директивам ес 23
• Ис 6695 23
• Номинальная мощность нагревательных элементов 23
• Стеклокерамические варочные поверхности ис 6675 23
• _page_05й jpg 24
• Инструкции для установщика 24
• Подключение к клеммной колодке 24
• Рис 10 24
• Электрическое подключение 24
• _page_04й jpg 25
• Безопасности правил по установке и использованию прибора 25
• Варочной поверхности 25
• Возможность ошибочного подключения таким образом исключается 25
• Встраивание 25
• Изготовитель не несет никакой ответственности за повреждения прибора возникшие в результате несоблюдения техники 25
• Рис 11 25
• Электрическое подключение 25
• _page_03й jpg 26
• Встраивание под столешницу 26
• Размеры духового шкафа рис 12 26
• From the electrolux group the world s no choice 27
• _page_01й jpg 27
• Грунте электроне крупнекхмй в мире произвсюитег техники для куим работ по дому и вне цсме ежегодно более чем 150 странах мфа продается более 55 милгмонов изделий электрой таких как холодильники куизнтш лгмты cnpewtae мнило пылесосы бензолигк и гвэсъакоаигжи на сумму около 14 ыидтмардс долларов сша 27

Похожие устройства

• Asus k501ux, 90nb0a62-m00400 Инструкция по эксплуатации
• Zanussi ZBN 725 X Инструкция по эксплуатации
• Asus k501ux, 90nb0a62-m00410 Инструкция по эксплуатации
• Zanussi ZHM755 N Инструкция по эксплуатации
• Zanussi ZOB 668 QX Инструкция по эксплуатации
• Asus gl552jx, 90nb07z1-m05270 Инструкция по эксплуатации
• Zanussi ZBM 755 N Инструкция по эксплуатации
• Zanussi ZHM763 N Инструкция по эксплуатации
• Asus gl552vw, 90nb09i1-m03740 Инструкция по эксплуатации
• Zanussi ZHM763 X Инструкция по эксплуатации
• Asus x751ma, 90nb0611-m05520 Инструкция по эксплуатации
• Zanussi ZOBK 93 SX Инструкция по эксплуатации
• Zanussi ZOB 646 QX Инструкция по эксплуатации
• Asus x751mj, 90nb0821-m00880 Инструкция по эксплуатации
• Zanussi ZOBK 91 X Инструкция по эксплуатации
• Asus x751lj, 90nb08d1-m04060 Инструкция по эксплуатации
• Zanussi ZI 9454 Инструкция по эксплуатации
• Asus x751lb, 90nb08f1-m03100 Инструкция по эксплуатации
• Zanussi ZBM 755 X Инструкция по эксплуатации
• Zanussi ZOG 730 N Инструкция по эксплуатации

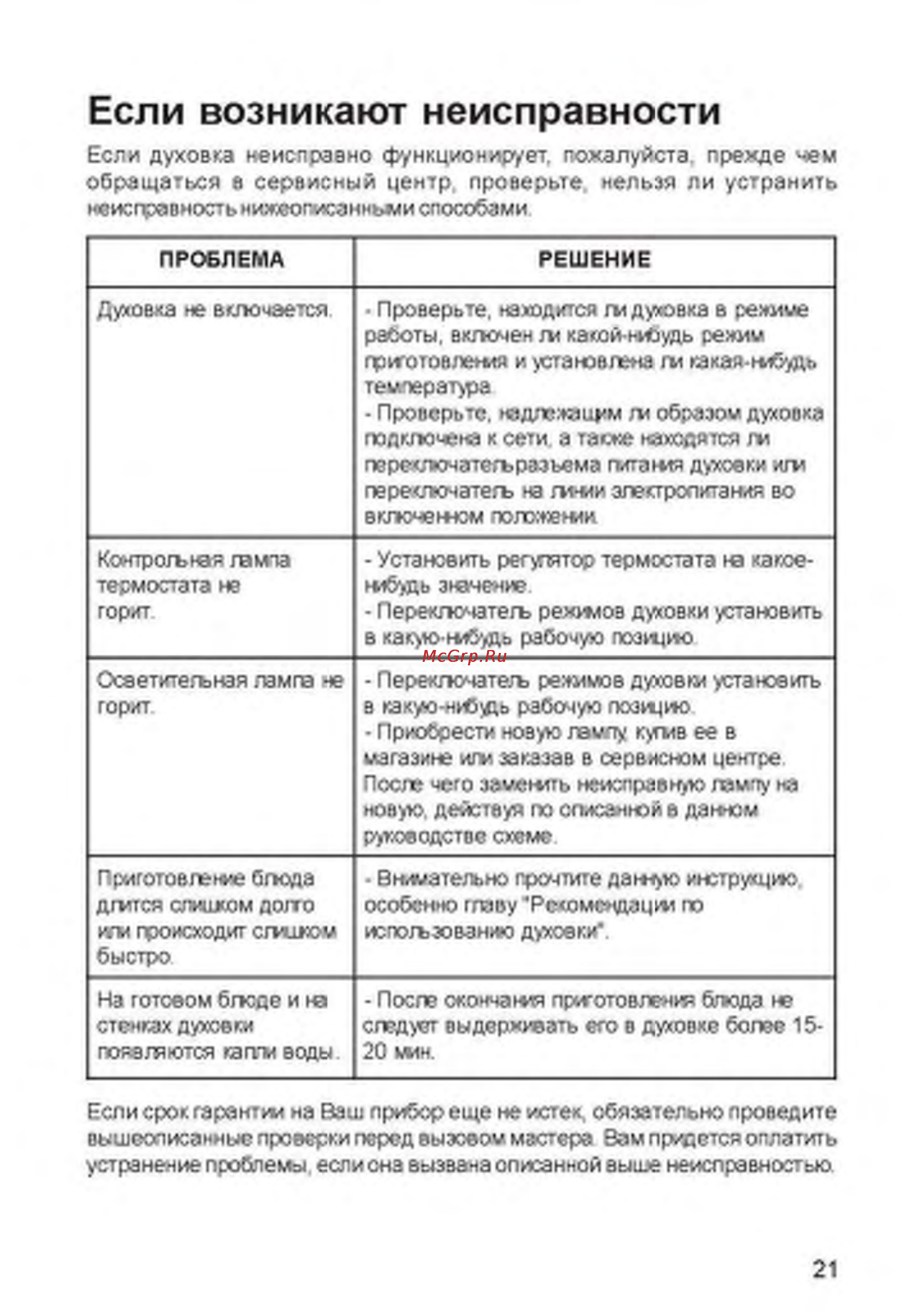

Если возникают неисправности Если духовка неисправно функционирует пожалуйста прежде чем обращаться в сервисный центр проверьте нельзя ли устранить неисправность нижеописанными способами ПРОБЛЕМА РЕШЕНИЕ Духовка не включается Проверьте находится ли духовка в режиме работы включен ли какой нибудь режим приготовления и установлена ли какая нибудь температура Проверьте надлежащим ли образом духовка подключена к сети а также находятся ли переключатегьразъема питания духовки или переключатель на линии электропитания во включенном положении Контрольная лампа термостата не горит Установить регулятор термостата на какоенибудь значение Переключатель режимов духовки установить в какую нибудь рабочую позицию Осветительная лампа не горит Переключатель режимов духовки установить в какую нибудь рабочую позицию Приобрести новую лампу купив ее в магазине или заказав в сервисном центре После чего заменить неисправную лампу на новую действуя по описанной в данном руководстве схеме Приготовление блюда длится слишком долго или происходит слишком быстро Внимательно прочтите данную инструкцию особенно главу Рекомендации по использованию духовки На готовом блюде и на стенках духовки появляются капли воды После окончания приготовления блюда не следует выдерживать его в духовке более 1520 мин Если срок гарантии на Ваш прибор еще не истек обязательно проведите вышеописанные проверки перед вызовом мастера Вам придется оплатить устранение проблемы если она вызвана описанной выше неисправностью 21
