Zanussi ZOU668 X [7/27] Регуляторы мощности конфорок

Содержание

• Zanussi 1
• _page_01 jpg 1
• _page_02 jpg 2
• Встраиваемые духовые шкафы 2
• Л правила техники безопасности 2
• Пищи или по окончании его стойте подальше от духового шкафа чтобы дать выйти остаточному пару или теплу 2
• При открывании дверцы духового шкафа во время приготовления 2
• При эксплуатации 2
• Сохраните данное руководство по эксплуатации для возможного использования в будущем в случае продажи или передачи изделия другому владельцу или в случае переезда позаботьтесь о том чтобы новый владелец получил данное руководство по эксплуатации для ознакомления с работой прибора и правилами техники безопасности правила техники безопасности приводятся с целью обеспечения безопасности вашей и окружающих внимательно прочтите их перед подключением духового шкафа и его использованием 2
• Установка 2
• _page_03 jpg 3
• Безопасность детей 3
• Изготовитель 3
• Техническое обслуживание 3
• Условные обозначения 3
• _page_04 jpg 4
• Первое использование духовки 4
• Содержание 4
• 8 7 6 5 4 3 2 5
• Zhm 763 5
• Zou 668 5
• _page_05 jpg 5
• Описание прибора 5
• _page_06 jpg 6
• Верхний нагревательный элемент 6
• Духовки рис 2 и регулятор термостата рис 3 6
• Моа гнм 763 6
• Моа гои 668 6
• Нижний нагревательный элемент 6
• Освещение духовки 6
• Переключатель режимов 6
• Р только внутренний элемент гриля 6
• Рис 1 6
• Рис 2 выкл 6
• Рис 3 6
• Традиционное приготовление пищ 6
• Утапливаемый переключатель 6
• Эксплуатация 6
• 0 двойной гриль 7
• _page_07 jpg 7
• Вертел 7
• Гп _ гп конвекционный нагрев 7
• Двойная конфорка 7
• М размораживание 7
• При приготовлении пищи с использованием масла или жира например при жарке картофеля необходимо постоянно следить за процессом приготовления поскольку при перегреве масло и жир могут легко воспламениться 7
• Регуляторы мощности конфорок 7
• _page_08 jpg 8
• Контрольная лампа термостата 8
• Лампа состояния духового шкафа 8
• Предохранительный термостат 8
• _page_09 jpg 9
• Электронные часы 9
• _page_10 jpg 10
• Обратите внимание в 10
• Оо зо 10
• Отмена функции время приготовления 10
• Установка времени приготовления 10
• Функция время приготовления 10
• Функция окончание 10
• _page_11 jpg 11
• И окончание _ 11
• Обратите внимание 11
• Отмена функции отключения 1 11
• Совмещение функций время 11
• Установка функции отключения прибора 1 11
• _page_12 jpg 12
• Обратите внимание таймер не влияет на работу прибора установка времени для таймера 1 12
• Отмена функции таймер 1 12
• Таймер 12
• _page_13 jpg 13
• Дверца духового шкафа должна быть закрытой 13
• Дисплей может быть отключен только тогда когда не включена ни одна автоматическая функция 13
• Отключение дисплея 13
• Приготовление пищи с использованием вертела 13
• Рис 5 13
• _page_14 jpg 14
• Во время приготовления пищи дверца духового шкафа должна быть закрыта 14
• Конвекционный нагрев 14
• Однако при открывании дверцы стойте подальше от духового шкафа чтобы дать выйти остаточному пару или теплу 14
• Рекомендации по использованию духовки 14
• Рис 6 14
• Традиционное приготовление 14
• _page_14й jpg 15
• Выпечка 15
• Гриль 15
• Д советы 15
• Приготовление мяса и рыбы 15
• _page_13й jpg 16
• Внимание 16
• Время приготовления пищи 16
• _page_12й jpg 17
• Таблица выпекания и жарки 17
• Традиционное приготовление и конвекционный нагрев я ж 17
• _page_11й jpg 18
• Блюдо 18
• Блюдо вес г уровень темп 18
• В мин 18
• Гриль на вертеле только для модели ио и 668 18
• Количество грилевание время приготовления 18
• Низ 18
• Приготовление на гриле 0 0 0 0 18
• С минуты 18
• Темп 18
• Уро вень 18
• Zk перед чисткой отключите духовой шкаф и подождите пока он остынет не используйте пар или паровые чистящие устройства для проведения чистки духового шкафа 19
• _page_10й jpg 19
• Чистка дверцы духового шкафа 19
• Чистка и техническое обслуживание 19
• _page_09й jpg 20
• Замена осветительной лампы 20
• Откидной нагревательный элемент гриля 20
• Прежде чем приступить к выполнению следующих а операций убедитесь что духовой шкаф остыл и отключен от электропитания 20
• Проверьте прочность крепления гриля чтобы избежать его падения во время приготовления пищи 20
• Рис 8 20
• Рис 9 20
• _page_08й jpg 21
• Если возникают неисправности 21
• Проблема решение 21
• Distriparts 22
• _page_07й jpg 22
• Внутренние размеры духовки 22
• И electrolux 22
• Мощность нагревательных элементов 22
• Размеры ниши для встраивания духовки 22
• Сервис и запасные 22
• Технические данные 22
• Части 22
• 73 23 90 683 23
• 89 336 23
• _page_06й jpg 23
• Данная духовка может быть совмещена в единый блок со следующими типами варочных поверхностей 23
• Директивам ес 23
• Ис 6695 23
• Номинальная мощность нагревательных элементов 23
• Стеклокерамические варочные поверхности ис 6675 23
• _page_05й jpg 24
• Инструкции для установщика 24
• Подключение к клеммной колодке 24
• Рис 10 24
• Электрическое подключение 24
• _page_04й jpg 25
• Безопасности правил по установке и использованию прибора 25
• Варочной поверхности 25
• Возможность ошибочного подключения таким образом исключается 25
• Встраивание 25
• Изготовитель не несет никакой ответственности за повреждения прибора возникшие в результате несоблюдения техники 25
• Рис 11 25
• Электрическое подключение 25
• _page_03й jpg 26
• Встраивание под столешницу 26
• Размеры духового шкафа рис 12 26
• From the electrolux group the world s no choice 27
• _page_01й jpg 27
• Грунте электроне крупнекхмй в мире произвсюитег техники для куим работ по дому и вне цсме ежегодно более чем 150 странах мфа продается более 55 милгмонов изделий электрой таких как холодильники куизнтш лгмты cnpewtae мнило пылесосы бензолигк и гвэсъакоаигжи на сумму около 14 ыидтмардс долларов сша 27

Похожие устройства

• Asus k501ux, 90nb0a62-m00400 Инструкция по эксплуатации
• Zanussi ZBN 725 X Инструкция по эксплуатации
• Asus k501ux, 90nb0a62-m00410 Инструкция по эксплуатации
• Zanussi ZHM755 N Инструкция по эксплуатации
• Zanussi ZOB 668 QX Инструкция по эксплуатации
• Asus gl552jx, 90nb07z1-m05270 Инструкция по эксплуатации
• Zanussi ZBM 755 N Инструкция по эксплуатации
• Zanussi ZHM763 N Инструкция по эксплуатации
• Asus gl552vw, 90nb09i1-m03740 Инструкция по эксплуатации
• Zanussi ZHM763 X Инструкция по эксплуатации
• Asus x751ma, 90nb0611-m05520 Инструкция по эксплуатации
• Zanussi ZOBK 93 SX Инструкция по эксплуатации
• Zanussi ZOB 646 QX Инструкция по эксплуатации
• Asus x751mj, 90nb0821-m00880 Инструкция по эксплуатации
• Zanussi ZOBK 91 X Инструкция по эксплуатации
• Asus x751lj, 90nb08d1-m04060 Инструкция по эксплуатации
• Zanussi ZI 9454 Инструкция по эксплуатации
• Asus x751lb, 90nb08f1-m03100 Инструкция по эксплуатации
• Zanussi ZBM 755 X Инструкция по эксплуатации
• Zanussi ZOG 730 N Инструкция по эксплуатации

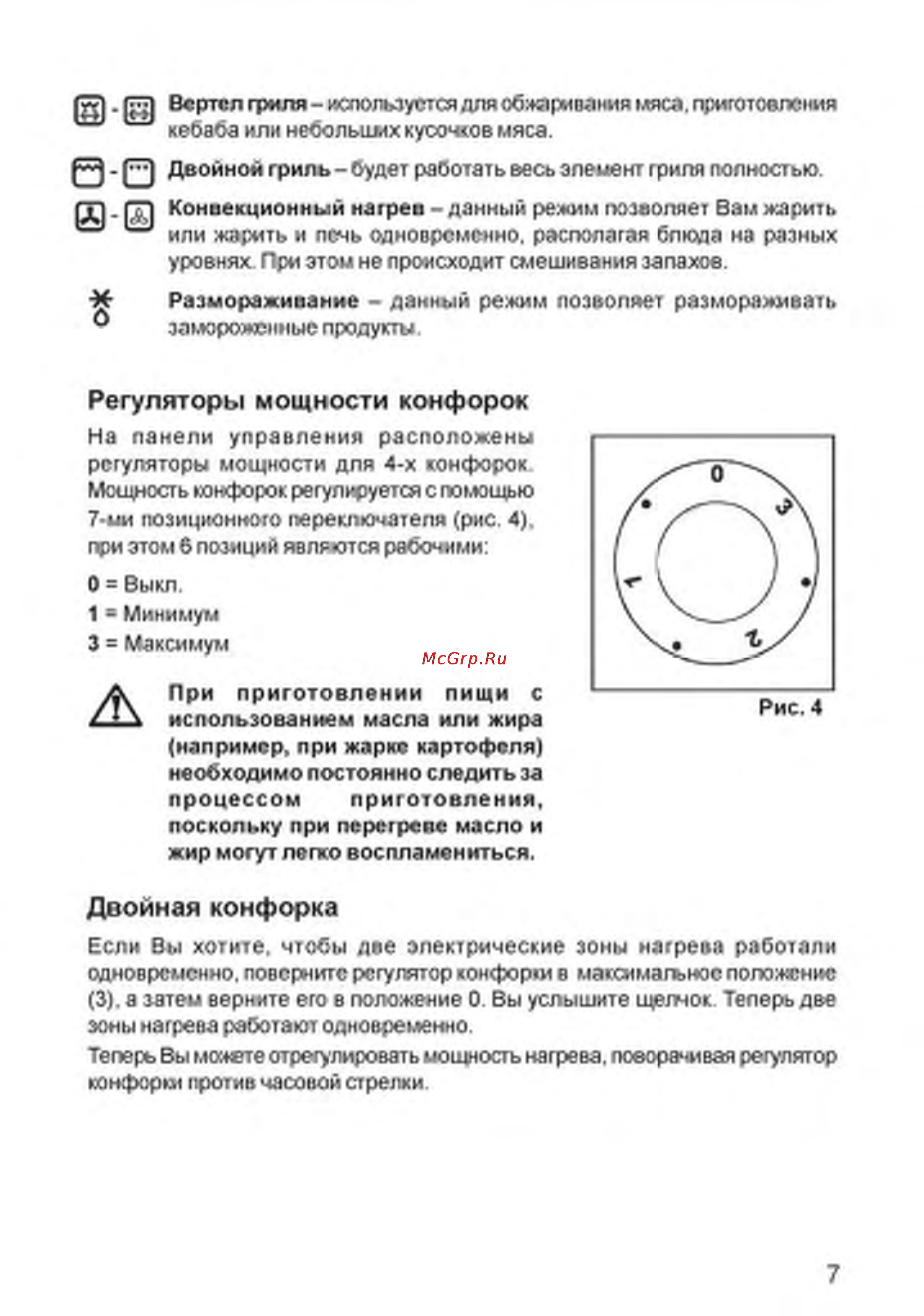

Е И Вертел гриля используется для обжаривания мяса приготовления кебаба или небольших кусочков мяса 0 0 Двойной гриль будет работать весь элемент гриля полностью ГП _ ГП Конвекционный нагрев данный режим позволяет Вам жарить или жарить и печь одновременно располагая блюда на разных уровнях При этом не происходит смешивания запахов М Размораживание данный режим позволяет размораживать 0 замороженные продукты Регуляторы мощности конфорок На панели управления расположены регуляторы мощности для 4 х конфорок Мощность конфорок регулируется с помощью 7 ми позиционного переключателя рис 4 при этом 6 позиций являются рабочими О Выкл 1 Минимум 3 Максимум А При приготовлении пищи с использованием масла или жира например при жарке картофеля необходимо постоянно следить за процессом приготовления поскольку при перегреве масло и жир могут легко воспламениться Двойная конфорка Если Вы хотите чтобы две электрические зоны нагрева работали одновременно поверните регулятор конфорки в максимальное положение 3 а затем верните его в положение 0 Вы услышите щелчок Теперь две зоны нагрева работают одновременно Теперь Вы можете отрегулировать мощность нагрева поворачивая регулятор конфорки против часовой стрелки 7
