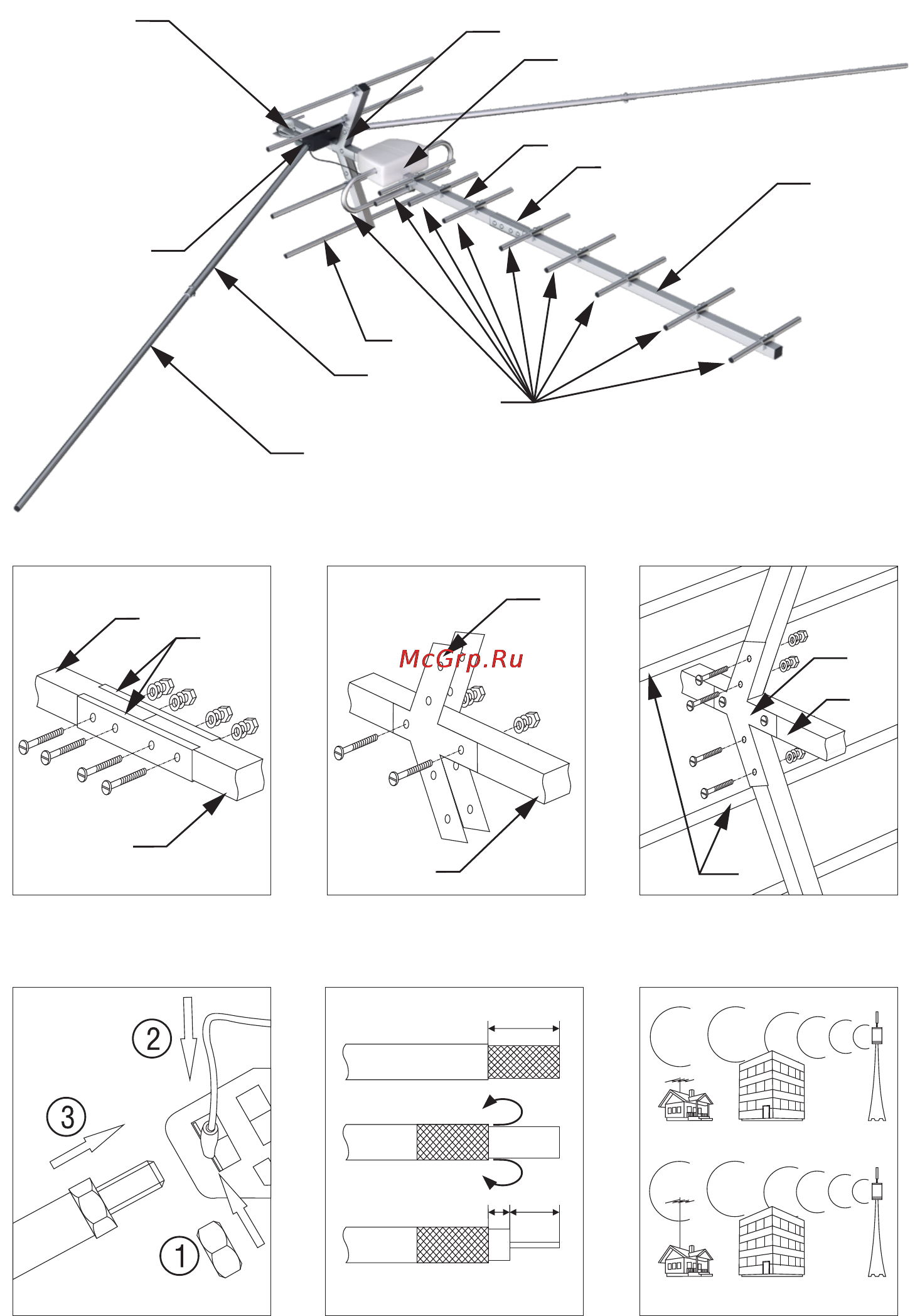

4 УСТРОЙСТВО АНТЕННЫ 4 1 Общий вид антенн приведен на рисунке 1 4 2 Антенна Гроза представляет собой антенну дециметрового диапазона волновой канал 4 с узлами крепления вибраторов метрового диапазона 5 и рефлекторов дециметрового диапазона 6 Вибраторы метрового диапазона 7 крепятся под углом 120 градусов в горизонтальной плоскости рефлекторы дециметрового диапазона 8 крепятся аналогично но в вертикальной плоскости На траверсе 1 закреплено согласующее устройство 2 с усилителем Траверса является разъемной и состоит из задней 1 1 и передней 1 2 частей соединяемых двумя П образными скобами 1 3 Для монтажа антенны на мачту имеется узел крепления 11 образная скоба с зубчатым опорным узлом 3 Подключение антенны к телевизору осуществляется коаксиальным кабелем через Р разъем 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 5 1 Для безопасного пользования антенной необходимо снабдить ее защитным заземлением Заземление подключается к винту находящемуся на узле крепления антенны к мачте 5 2 При установке антенны на крыше окне или балконе необходимо соблюдать правила техники безопасности при производстве высотных работ Рис 1 Общий вид антенн Рис 2 Соединение траверсы Рис 5 Сборка вибраторов МВ Рис З Установка крепления рефлекторов ДМВ Рис 6 Разделка кабеля Рис 4 Установка рефлекторов ДМВ Рис 7 Установка антенны 6 ПОРЯДОК СБОРКИ И УСТАНОВКИ 6 1 Вскройте упаковку убедитесь в комплектности и отсутствии механических повреждений Все крепежные элементы должны быть плотно затянуты электрические проводники не иметь нарушения изоляции 6 2 Соедините переднюю и заднюю части траверсы с помощью двух П образных скоб и винтов М4х25 гаек М4 шайб 4 шайб гроверов 4 65Г см рис 2 Плотно затяните гайки обеспечивая отсутствие люфтов между частями траверсы 6 3 Из комплекта крепежа возьмите две фигурные пластины предназначенные для установки рефлекторов ДМВ диапазона Установите их на траверсе с помощью винтов М4х25 гаек М4 шайб 4 шайб гроверов 4 65Г таким образом чтобы рефлектор был направлен вперед см рис З Для удобства дальнейшей сборки рекомендуем не протягивать гайки до упора 6 4 Установите два элемента рефлектора с помощью винтов М4х25 гаек М4 шайб 4 шайб 4 65Г как показано на рис 4 Окончательно протяните все гайки 6 5 Вставьте гайки Мб параллельными поверхностями в пазы изолятора с небольшим усилием см рис 5 поз 1 6 6 Вставьте наконечники проводников усилителя в пазы изолятора так чтобы они оказались между гайкой и корпусом изолятора см рис 5 поз 2 6 7 Соедините между собой полувибраторы метрового диапазона в цанговую часть полувибратора диаметра 10мм вставьте конец вибратора диаметра 8мм имеющий отверстие для фиксирующего винта Совместите отверстия в полувибраторах вставьте в них винт М4х15 и зафиксируйте сочленение с помощью гайки М4 шайбы 4 и шайбы гровера 4 65Г Не прикладывайте чрезмерных усилий чтобы не деформировать трубки вибраторов 6 8 Вверните вибраторы в гайки Мб через отверстие в изоляторе и затяните их до упора см рис 5 поз З В случае необходимости возможно дотянуть вибраторы с помощью гаечного ключа 6 9 Установите с одной стороны коаксиального кабеля Р разъем а с другой разъем САТ Ш для модификаций ОХ и К устанавливается инжектор с присоединенным блоком питания Разделка кабеля под Р разъем показана на рис 6 6 10 Присоедините коаксиальный кабель к Р разъему усилителя согласующего устройства После подключения произведите гидроизоляцию разъема с помощью ПВХ изоленты и нейтрального герметика 6 11 Закрепите антенну на мачте с помощью 11 образной скобы На резьбовую часть 11 образной скобы установите шайбу 6 пружинную шайбу 6 65Г и накрутите гайку Мб Сориентируйте антенну на передающий центр и затяните гайки Мб 6 10 Подключите шину заземления за специальный болт расположенный на узле крепления антенны к мачте
