06 Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Сонар

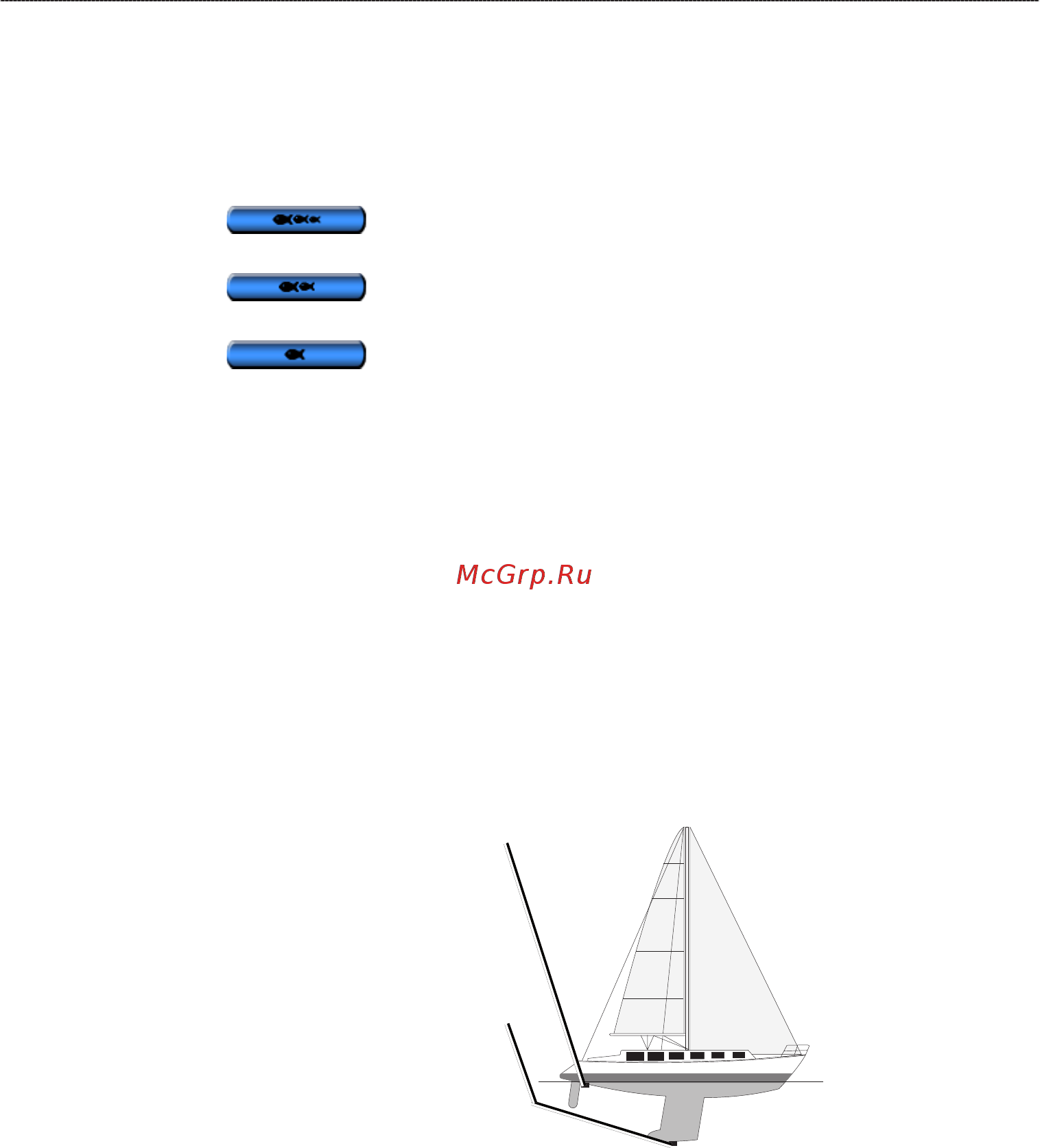

Настройка сигнала рыбы
Картплоттер позволяет включить воспроизведение сигнала, когда устройство определяет зафиксированный
объект из определенных символов.
1. На главном экране выберите пункт
> > > .
2. Выполните одно из следующих действий.
Выберите пункт , чтобы включить воспроизведение сигнала при обнаружении рыбы
любых размеров.
Выберите пункт , чтобы включить воспроизведение сигнала только при обнаружении
крупной рыбы.
Выберите пункт , чтобы включить воспроизведение сигнала только при обнаружении
средней и мелкой рыбы.
Настройка датчика
Настройка смещения киля
Смещение киля позволяет настроить поправку глубину киля для отображения данных сонара о поверхности,
так что глубина измеряется от нижней части киля, а не от местоположения датчика. Введите положительное
число для смещения киля. Можно ввести отрицательное число, чтобы компенсировать глубокую осадку
большого судна.
1. В зависимости от местоположения датчика выполните одно из указанных действий.
Если датчик установлен на ватерлинии, измерьте расстояние от датчика до киля судна.
Полученное значение введите на шаге 3 в качестве положительного числа.
Если датчик установлен под килем, измерьте расстояние от датчика до ватерлинии.
Полученное значение введите на шаге 3 в качестве отрицательного числа.
Датчик на ватерлинии
Датчик под килем
Смещение киля
Положительное число (+)
отображает глубину под
килем.
Отрицательное число
(-) отображает глубину от
поверхности воды.
2. На главном экране выберите > > .
3. Выполните одно из следующих действий.
Картплоттер GPSMAP серии 6000: введите расстояние, измеренное на шаге 1, при помощи
или . Убедитесь, что в зависимости от местоположения
датчика вводится положительное или отрицательное число.
Картплоттер GPSMAP серии 7000: введите расстояние, измеренное на шаге 1, при помощи экранной
клавиатуры. Убедитесь, что в зависимости от местоположения датчика вводится положительное или
отрицательное число.
4. Выберите пункт
.
•
•
•
•
•
•
•
