Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Режимы просмотра карт и трехмерных карт
Отображение на карте информации о местоположении или объекте
На навигационной карте и карте рыбалки можно просмотреть информацию о местоположении или объекте.
. Карта рыбалки доступна при наличии карты данных BlueChart g2 Vision с предварительно
записанными данными.
1. На главном экране выберите пункт
.
2. Выберите пункт
или .
3. Выберите местоположение или объект.
В правой части карты появится список опций. Доступные опции зависят от выбранного местоположения
или объекта.
4. Выполните одно из следующих действий.
Выберите пункт , чтобы просмотреть информацию об объектах вблизи курсора. Если вблизи
курсора не имеется никакого объекта, пункт не отображается. Если имеется только один
объект, то выводится его название.
Выберите пункт , чтобы перейти к выбранному местоположению (стр. 7).
Выберите пункт , чтобы установить маршрутную точку в местоположении курсора.
Выберите пункт , чтобы отобразить дальность и пеленг объекта из текущего
местоположения. Эта информация отображается в окне в верхнем левом углу экрана. Пункт
позволяет измерить расстояние из другого местоположения.
Выберите пункт , чтобы просмотреть сведения о приливе (стр. 46), течении (стр. 47),
астрономические данные (стр. 48), примечания к карте или данные о местных службах неподалеку
от местоположения курсора.
Просмотр дополнительной информации об объекте
Картплоттер позволяет просматривать сведения об элементах карты, маршрутных точках и картах.
. Режимы “Карта рыбалки”, “Морской вид 3D” и “Подводный вид 3D” доступны при
наличии карты данных BlueChart g2 Vision с предварительно записанными данными.
1. На главном экране выберите пункт
.
2. Выберите карту или трехмерную карту.
3. Выберите объект.

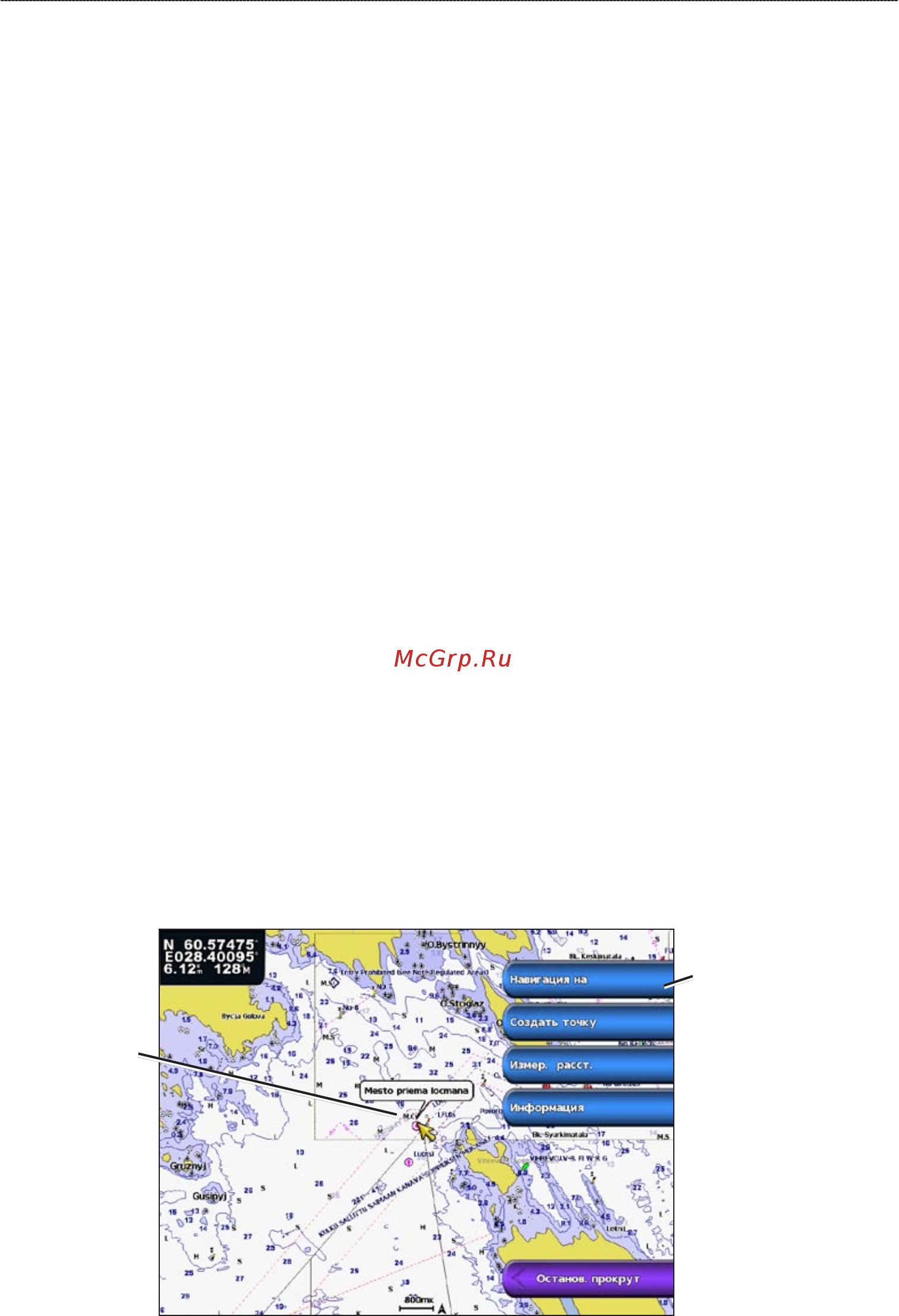

4. Выберите кнопку с названием элемента, чтобы просмотреть информацию о нем.
Выбранный
элемент
Дополнительная
информация об
элементе
•
•
•
•
•
