Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Режимы просмотра карт и трехмерных карт
Отображение пунктов обслуживания судов
На главном экране выберите пункт > > >
> > .

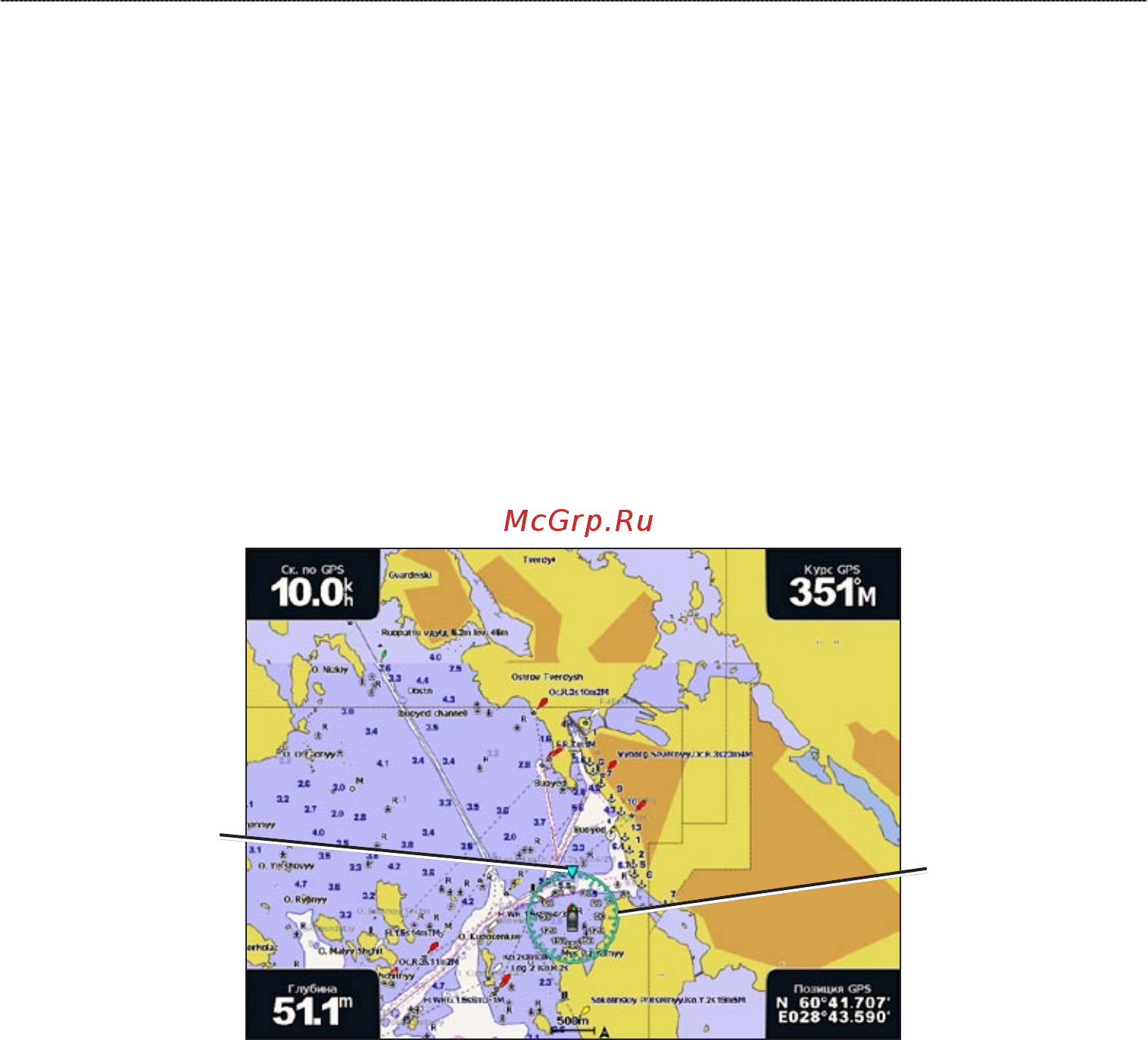

Отображение и настройка картушек
На навигационной карте и карте рыбалки можно включить отображение картушки компаса вокруг судна,
что позволит определять направление компаса. Если картплоттер подключен к совместимому морскому
датчику ветра, отображается также направление истинного или кажущегося ветра.
. Карта рыбалки доступна при наличии карты данных BlueChart g2 Vision с предварительно
записанными данными.
1. На главном экране выберите пункт
.
2. Выберите пункт
или .
3. Выберите пункт
> > .
4. Выберите тип картушки
, или .
Картушка
компаса
Индикатор
направления
ветра
Отображение других судов
См. раздел “Настройка отображения других судов” (стр. 66).
Отображение и настройка панелей данных
См. раздел “Панели данных” (стр. 62).
Использование маршрутных точек
См. раздел “Маршрутные точки” (стр. 34).
Треки
См. раздел “Треки” (стр. 39).
