ООО

БАЛТЕКС

St. Petersburg Russia

1. Снять заглушки с отверстий в багажном отделении в полости слева "Вид А" и в полости справа.

2. Освободить отверстия от антикоррозийного покрытия в лонжеронах снизу "Вид В".

3. Болты М10х90 с шайбами вставить в кронштейн поз. 2 и завести болты в отверстия лонжеронов. Придерживая болты, со стороны багажного

отделения надеть на болты втулки, увеличенные шайбы, гровера и наживить гайками. Болты не затягивать.

Повторить процедуру пункта 3 для второго лонжерона.

4. Выполнить подрезку бампера "Вид С"

5. Установить штангу ТСУ поз. 1.

6. Выполнить обтяжку кронштейнов ТСУ, затем затянуть болты штанги.

7. Подключить электрику.

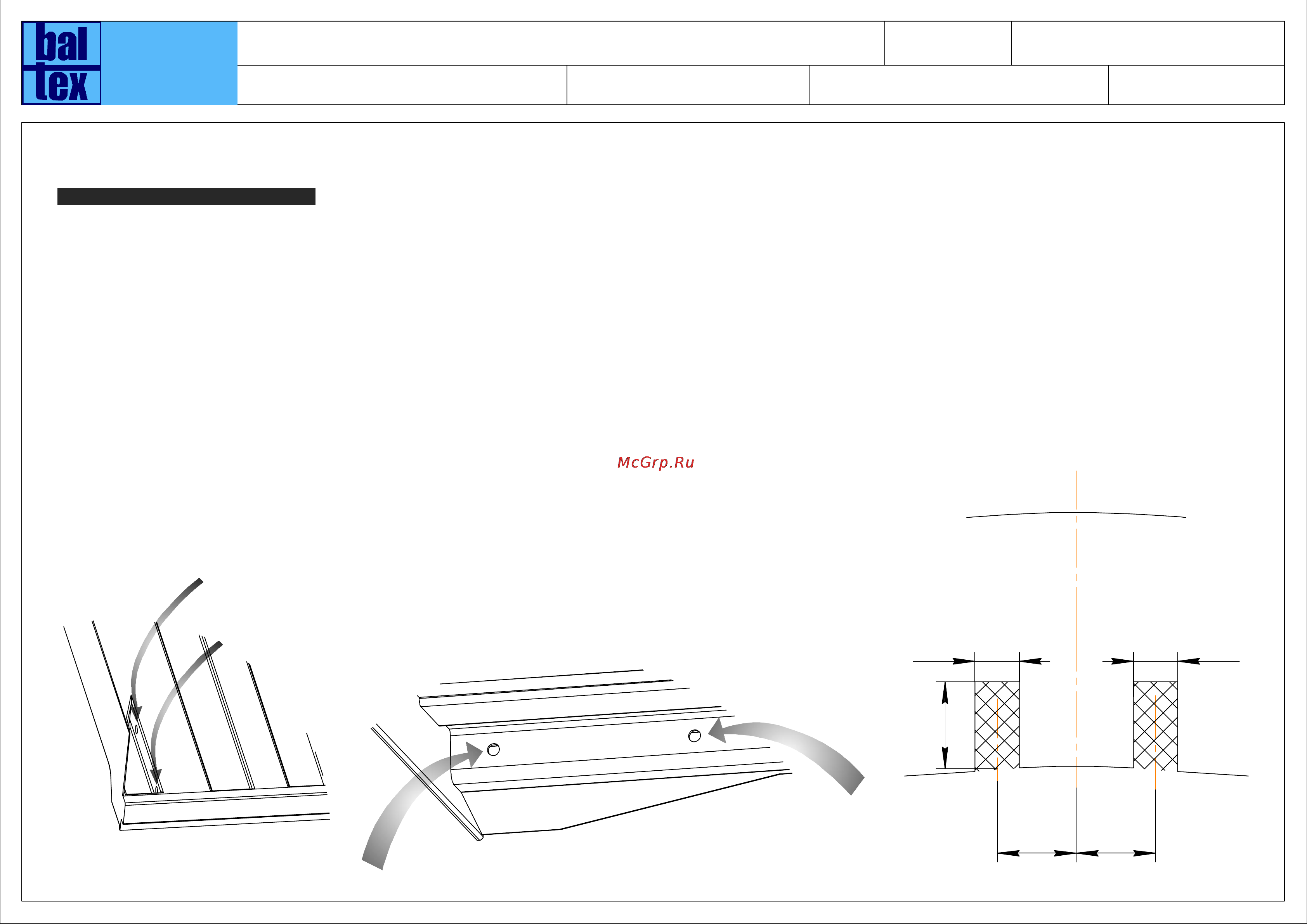

ИНСТРУКЦИЯ ПО УСТАНОВКЕ:

ВидА

Расположение отверстий

в багажном отделении слева

ВидВ

Расположение отверстий

в левом лонжероне снизу

18 18

10 10

Ц е н т р б а м п е р а

ВидС

Подрезка бампера

Инструкция по установке фаркопа Renault Duster 2011- / Nissan Terrano 2014-

Допустимая полная масса прицепа, кг: 1100

Вертикальная нагрузка на шар, кг: 50

Лист2

Артикул: 2200.12

Вес нетто, кг: 13.4
