Baltex для great wall hover h5 2011- с нержавеющей накладкой, 28.1983.21 Инструкция по эксплуатации онлайн

St. Petersburg Russia

ООО

БАЛТЕКС

Вертикальная нагрузка на шар, кг: 50

Вес нетто, кг: 22.1

Лист2

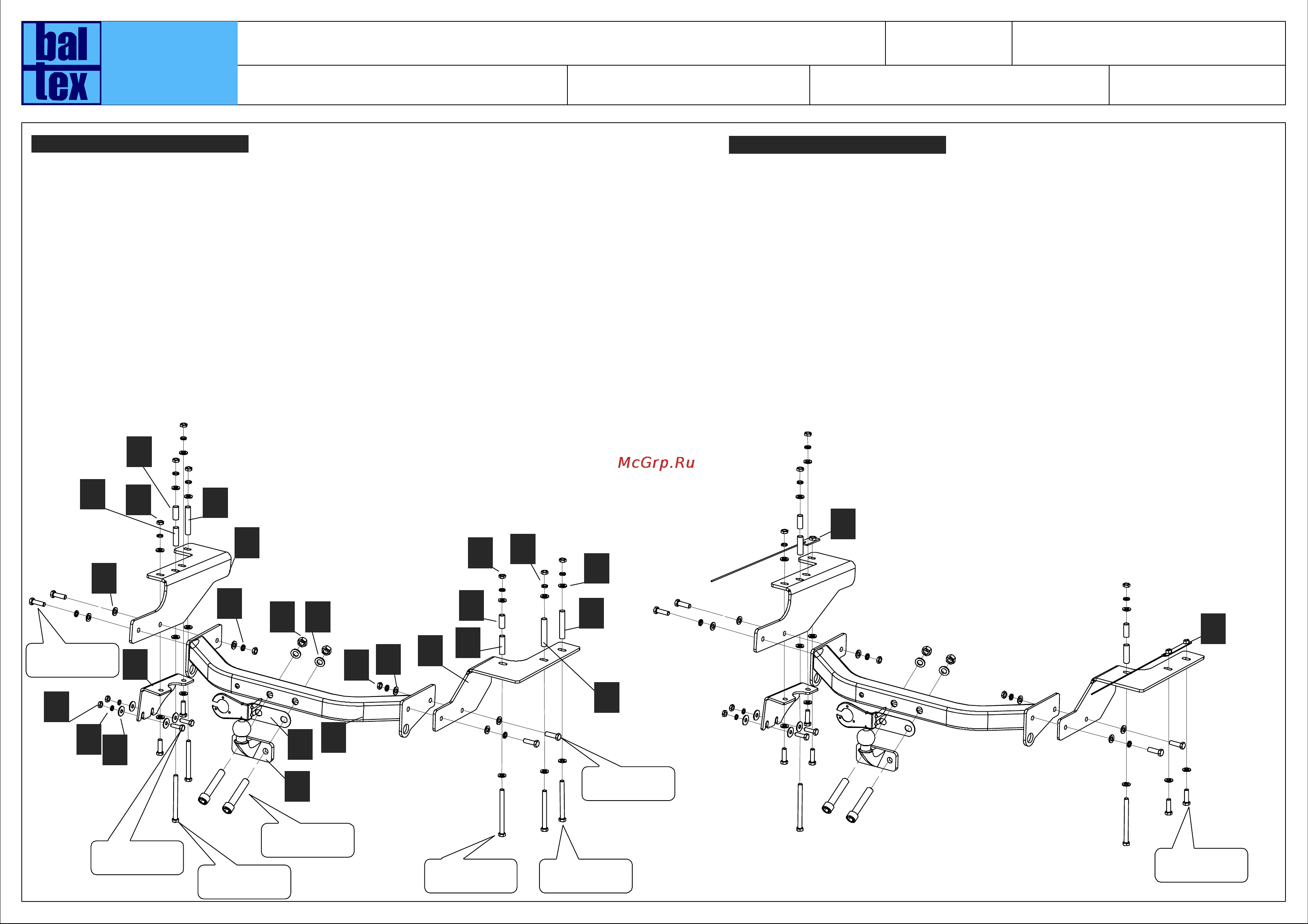

Инструкция по установке фаркопа Great Wall Hover: H5 2010-, H3 2014-

Артикул: 1983.21

St. Petersburg Russia

Допустимая полная масса прицепа, кг: 1500

2 СПОСОБ УСТАНОВКИ:

1. Снять задний бампер.

2 . Завести закладные поз. 5 и 6 в полости лонжеронов.

3. Установить кронштейны - при необходимости рассверлить

отверстия Ф13,5мм.

4. В поперечном усилителе лонжеронов отверстия под втулки

рассверлить Ф17мм.

5. Установить бампер.

6. Установить штангу ТСУ.

7. Выполнить обтяжку штанги ТСУ, затем затянуть кронштейны.

8. Установить крюк.

9. Подключить электрику.

1 СПОСОБ УСТАНОВКИ:

1. Под втулки поз. 22 рассверлить насквозь левый лонжерон в одной

точке, и правый лонжерон насквозь в двух точках Ф13,5мм. Далее сверлом

Ф17 рассверлить только нижние стороны лонжеронов под втулки.

2. В поперечном усилителе также рассверлить нижнюю часть

Ф17мм под втулки поз. 20 и 21. Одно отверстие слева и одно справа.

3. Установить кронштейны.

4. Установить штангу ТСУ.

5. Выполнить обтяжку штанги ТСУ, затем затянуть кронштейны.

6. Установить крюк.

7. Подключить электрику.

М10х1.25x35

М12х1.25х40

М12х1.25х120М12х1.25х140

М12х1.25х140

М16х110
