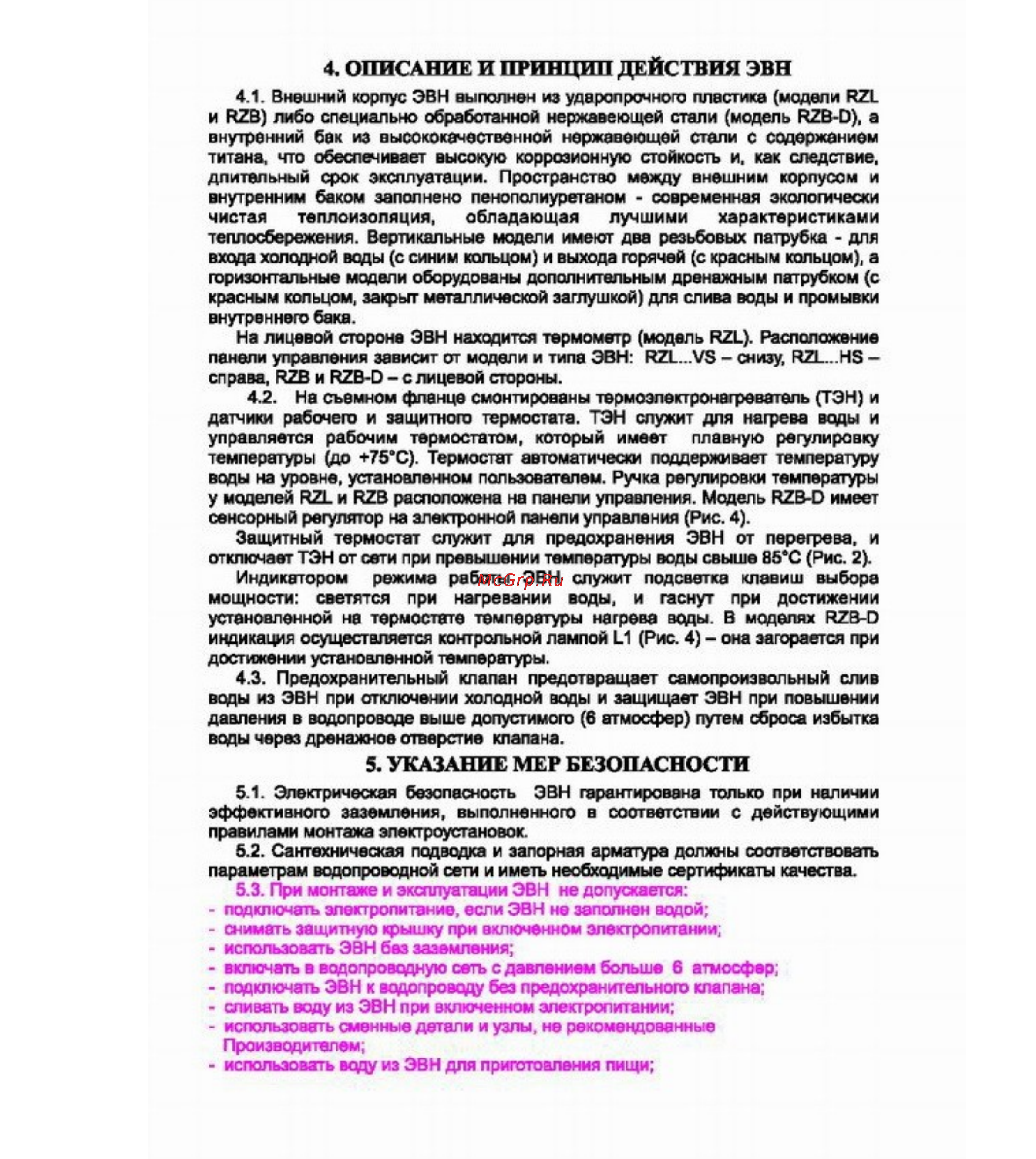

4 ОПИСАНИЕ И ПР ШН1Я1 ДЕЙСТВИЯ ЭВН 4 1 Внешний корпус ЭВН выполнен из ударопрочного пластика модели RZL и RZB либо специально обработанной нержавеющей стали модель RZB D а внутренний бвк из высококачественной нержавеющей стали с содержанием титана что обеспечивает высокую коррозионную стойкость и как следствие длительный срок эксплуатации Пространство между внешним корпусом и внутренним баком заполнено пенополиуретаном современная экологически чистая теплоизоляция обладающая лучшими характеристиками тегглосбережения Вертикальные модели имеют два резьбовых патрубка для входа холодной воды с синим кольцом и выхода горячей с красным кольцом а горизонтальные модели оборудованы дополнительным дренажным патрубком с красным кольцом закрыт металлической заглушкой для слива воды и промывки внутреннего бака На лицевой стороне ЭВН находится термометр модель RZL Расположение панели управления зависит ОТ модели и типа ЭВН RZLVS снизу RZL HS справа RZB и RZB D с лицевой стороны 4 2 На съемном фланце смонтированы термоэлектронегреватель ТЭН и датчики рабочего и защитного термостата ТЭН служит для нагрева воды и управляется рабочим термостатом который имеет плавную регулировку температуры до 75 С Термостат автоматически поддерживает температуру воды на уровне установленном пользователем Ручка регулировки температуры у моделей RZL и RZB расположена на панели управления Модель RZB D имеет сенсорный регулятор на электронной панели управления Рис 4 Защитный термостат служит для предохранения ЭВН от перегрева и отключает ТЭН от сети при превышении температуры воды свыше 85ЪС Рис 2 Индикатором режима работы ЭВН служит подсветка клавиш выбора мощности светятся при нагревании воды и гаснут при достижении установленной нв термостате температуры нагрева воды В моделях RZB D индикация осуществляется контрольной лампой L1 Рис 4 она загорается при достижении установленной температуры 4 3 Предохранительный клапан предотвращает самопроизвольный слив воды из ЭВН при отключении холодной воды и защищает ЭВН при повышении давления в водопроводе выше допустимого 6 атмосфер путем сброса избытка воды через дренажное отверстие клапана 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 5 1 Электрическая безопасность ЭВН гарантирована только при наличии эффективного заземления выполненного В соответствии с действующими правилами монтажа электроустановок 5 2 Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты качества 5 3 При монтаже и эксплуатации ЭВН не допускается подключать электропитание если ЭВН не заполнен водой снимать защитную крышку при включенном электропитании использовать ЭВН без заземления включать в водопроводную сеть с давлением больше 6 атмосфер подключать ЭВН к водопроводу без предохранительного клапана сливать воду из ЭВН при включенном электропитании использовать сменные детали и узлы не рекомендованные Производителем использовать воду из ЭВН для приготовления пищи
