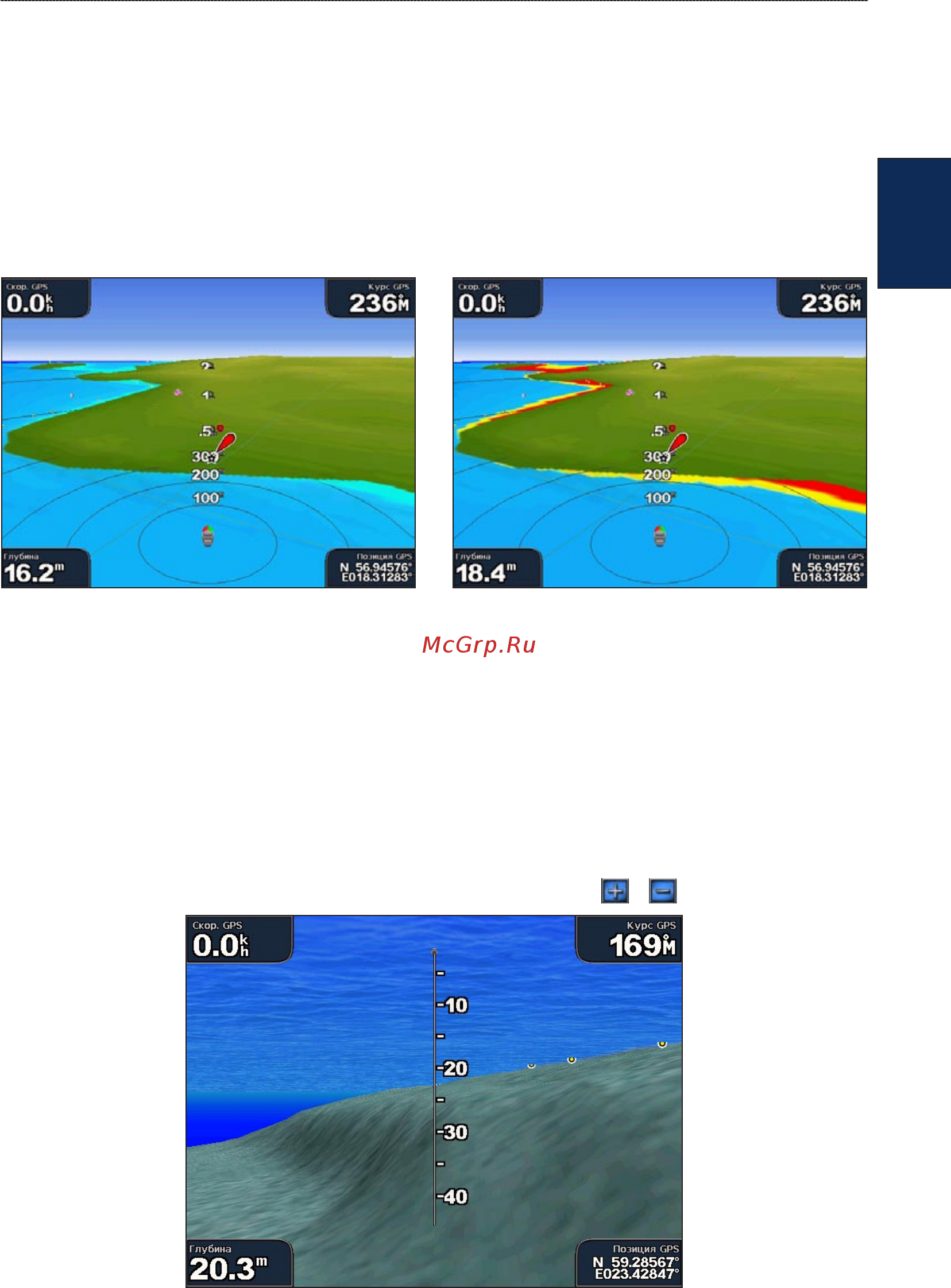

Руководство пользователя GPSMAP
®
серии 4000/5000
использоВание карт
использование
каРт
Параметры режима Морской вид 3D
Чтобы получить доступ к дополнительным параметрам или опциям экрана Морской вид 3D, нажмите
МЕНЮ.
Цвета — выберите между значениями Норма (по умолчанию), Морские Опасности и Все
Опасности. При выборе параметра Норма участки суши отображаются так, как они видны с воды.
При выборе Морские Опасности зоны мелководья и участки суши отображаются с помощью
цветовой шкалы. Синий цвет обозначает глубоководье, желтый — мелководье, красный — наиболее
мелководные участки. При выборе настройки Морские Опасности участки суши обозначаются
зеленым и коричневым цветом; при выборе Все Опасности суша изображается темно красным цветом.
Морской вид 3D, цвета Норма Морской вид 3D, цвета Препятствия
Безоп Глуб — задает глубину, на которой мелководье будет обозначаться красным цветом.
Одновременно изменяется значение глобального параметра Безопасная глубина, используемого
в режиме Авто-гид.
Параметры Кольца, Треки, Шир. Нав. Лин. и Показать радар см. в разделе “Параметры функции
Морской вид” на стр. 8.
Использование функции Карта 3D
Функция Карта 3D дает трехмерное изображение рельефа морского дна или дна озера, построенное
по изобатам с помощью данных карты памяти BlueChart g2 Vision. Для настройки изображения
используйте клавиши ДИАПАЗОН (GPSMAP 4008/4012) или клавиши и (GPSMAP 5008/5012).
Карта 3D
