Руководство пользователя GPSMAP
®
серии 4000/5000 5
использоВание карт
использование
каРт
использование каРт
Данное устройство имеет набор встроенных карт для всего земного шара. Приобретая дополнительную
предварительно запрограммированную карту памяти Blue Chart
®
g2 Vision™, вы сможете
просматривать детальную картографическую информацию для вашего региона с поддержкой
следующих режимов:
Навигационная карта — отображение (вид сверху) всех соответствующих навигационных
данных, включая буи, маяки, кабели, промеры глубин, гавани, а также станции наблюдения за
приливами.
Морской вид — вид “с высоты птичьего полета” (перспектива из точки над судном и позади);
используется для помощи при визуальной навигации.
Карта рыбалки — не отображаются навигационные данные с предустановленной карты, при
этом сохраняется изображения изобат для распознавания рельефа дна.
Карта 3D — 3D визуализация донного рельефа в соответствии с информацией, предоставляемой
данной картой.
При выборе какой-либо навигационной опции устройство автоматически показывает соответствующие
навигационные данные.
Навигационная карта
Режим Навигационная карта используется для прокладки курса, просмотра сведений карты, а также в
качестве помощи при навигации.
Чтобы попасть в режим Навигационная карта, из главного экрана выберите Карты > Карта для
Навигации.

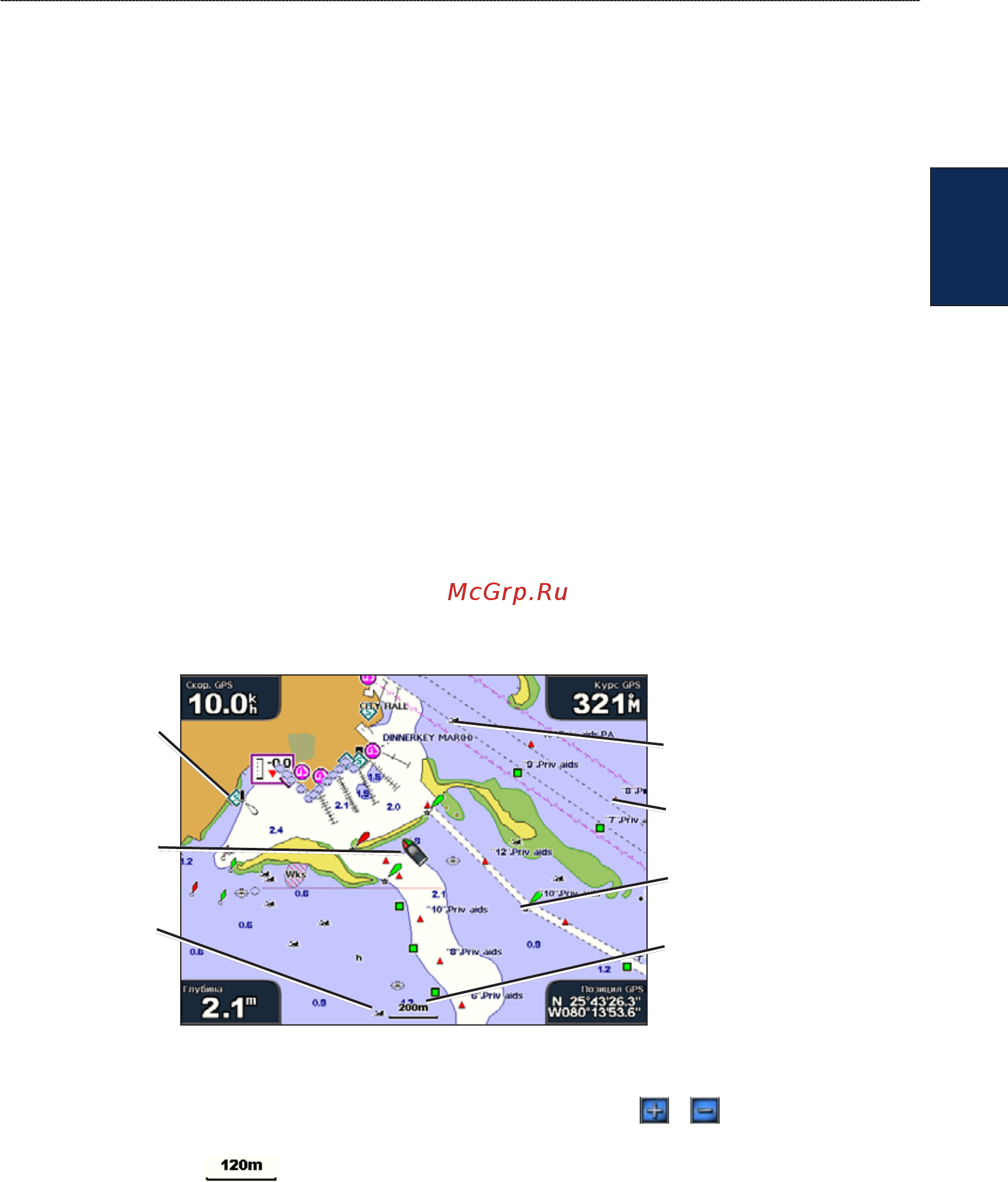

Навигационная карта с данными карты BlueChart g2 Vision
Буй
Навигационный
знак
Ваше судно
Видные
обломки
Морские
службы
Шкала масштабирования
Подводные
обломки
Клавиши ДИАПАЗОН (+/-) (модели GPSMAP 4008/4012) или клавиши и (модели GPSMAP
5008/5012) задают текущий уровень масштабирования, который отображается на шкале в нижней части
навигационной карты ( ). Отрезок под номером обозначает данное расстояние на карте.
Для доступа к дополнительным параметрам нажмите МЕНЮ.
Наложение Цифр — отображать или скрыть такие данные, как курс, координаты судна, данные о
наличии рыбы, о направлении и силе ветра.
Настройка Карты — настройка режима Навигационная карта.
Предварительно запрограммированные морские карты BlueChart g2 и BlueChart g2 Vision
используют графические символы для обозначения картографической информации в соответствии
с международными стандартами и стандартами США для морских карт.
Другие функции, являющиеся общими для большинства карт, включают изобаты (с глубокой водой,
представленной в белом цвете), границы зоны приливов, отметки глубин (как изображено на обычной
бумажной карте), навигационные знаки и символы, а также препятствия и зоны кабелей.
•
•
•
•
