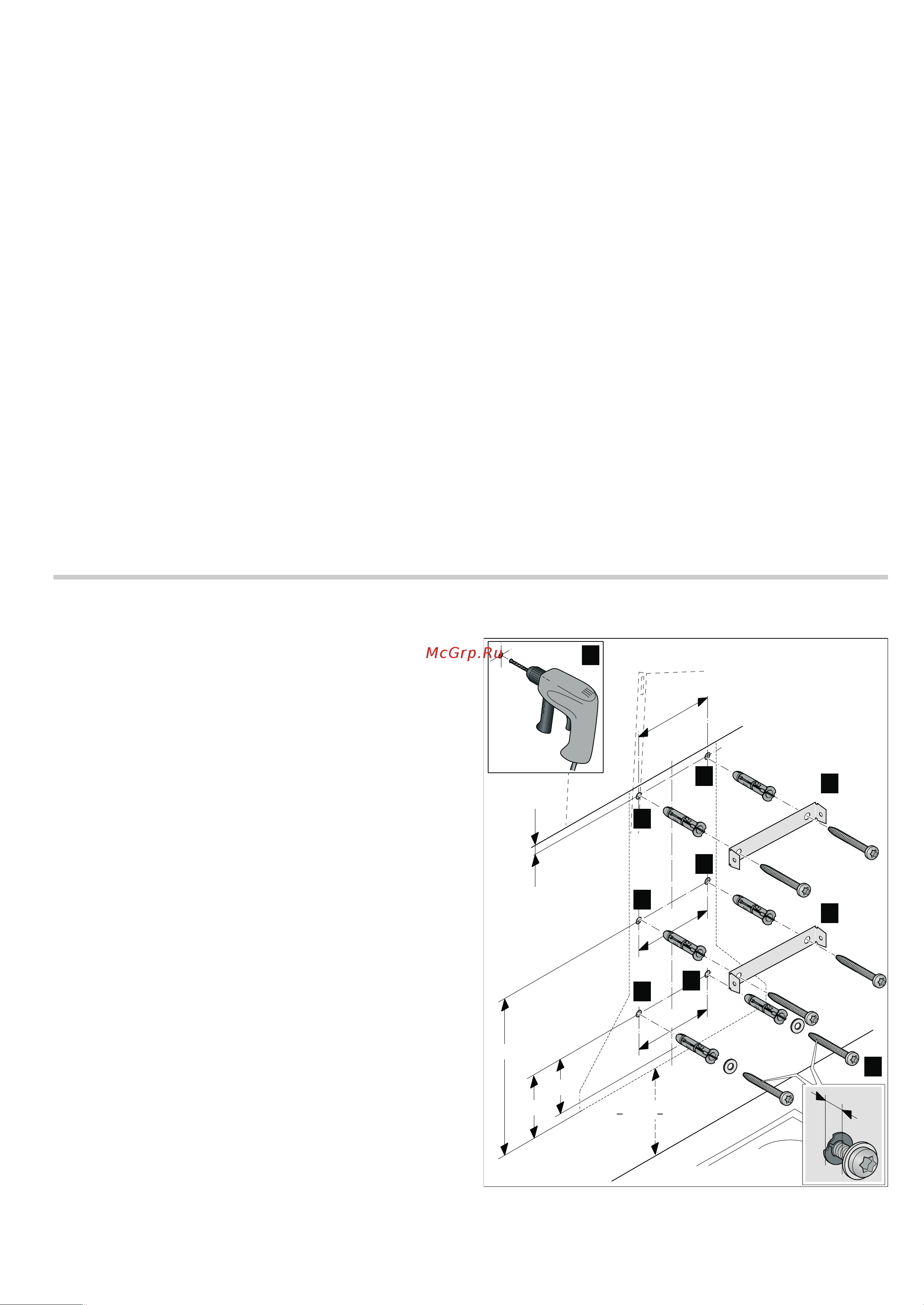

Трубы или шланги для прокладки трубы для отвода воздуха должны быть выполнены из невоспламеняющегося материала Электрическое подключение Круглые трубы Некоторые детали внутри прибора имеют острые кромки что может повредить соединительный провод Проследите чтобы соединительный провод не зажимался и не перегибался Необходимые для электроподключения характеристики Вы найдете на типовой табличке внутри бытового прибора сняв металлический жироулавливающий фильтр Рекомендуется внутренний диаметр 150 мм как минимум 120 мм Плоские каналы Внутреннее поперечное сечение должно соответствовать диаметру круглых труб 0 150 ММ ОК 177 СМ2 0 120 мм ок 113 см2 Плоские каналы не должны иметь резких изгибов При несоответствии диаметров труб используйте герметизирующую ленту Проверка стены Стена должна быть ровной вертикальной и обладать достаточной прочностью Глубина высверленных отверстий должна соответствовать длине винтов Дюбели должны обеспечивать надежную фиксацию Входящие в комплект поставки винты и дюбели рассчитаны на массивную кирпичную кладку Для стен другой конструкции напр из гипсокартона пористого бетона кирпича из поротона необходимо использовать соответственно другие подходящие средства крепления Макс вес вытяжки 40 кг Установка Подготовка к установке Внимание Убедитесь в том что в области отверстий нет электропроводки газовых или водопроводных труб 1 Начертите вертикальную осевую линию на стене от верхней панели до нижней кромки вытяжки 2 Обозначьте положения винтов и контур области установки 3 Просверлите отверстия 0 8 мм глубина 80 мм и вставьте дюбель заподлицо со стенкой И 4 Установите крепёжный уголок для обшивки вытяжной трубы и вверните винт 5 Вверните 2 винта крепления с подкладочными шайбами на прим 5 мм Н 10 Опасность удара током Длина соединительного кабеля ок 1 30 м Этот бытовой прибор отвечает требованиям Правил ЕС по подавлению радиопомех Этот прибор разрешается подключать только к установленной согласно предписаниям розетке с защитным контактом Розетку с защитным контактом желательно расположить по возможности позади обшивки вытяжной трубы Розетка с защитным контактом должна подключаться к электросети через собственный контур тока Если по завершении монтажа вытяжки розетка с защитным контактом оказалась в недоступном месте то в этом случае необходимо установить разъединительное устройство как при стационарном подключении В случае стационарного подключения монтаж требует наличия разъединительных устройств в виде переключателей с зазорами между контактами более 3 мм и отключением всех полюсов линейные защитные автоматы предохранители и контакторы Стационарное подключение выполняется только квалифицированным специалистом электриком
