ИБП Megaline
Руководство по эксплуатации
5
2. Работа

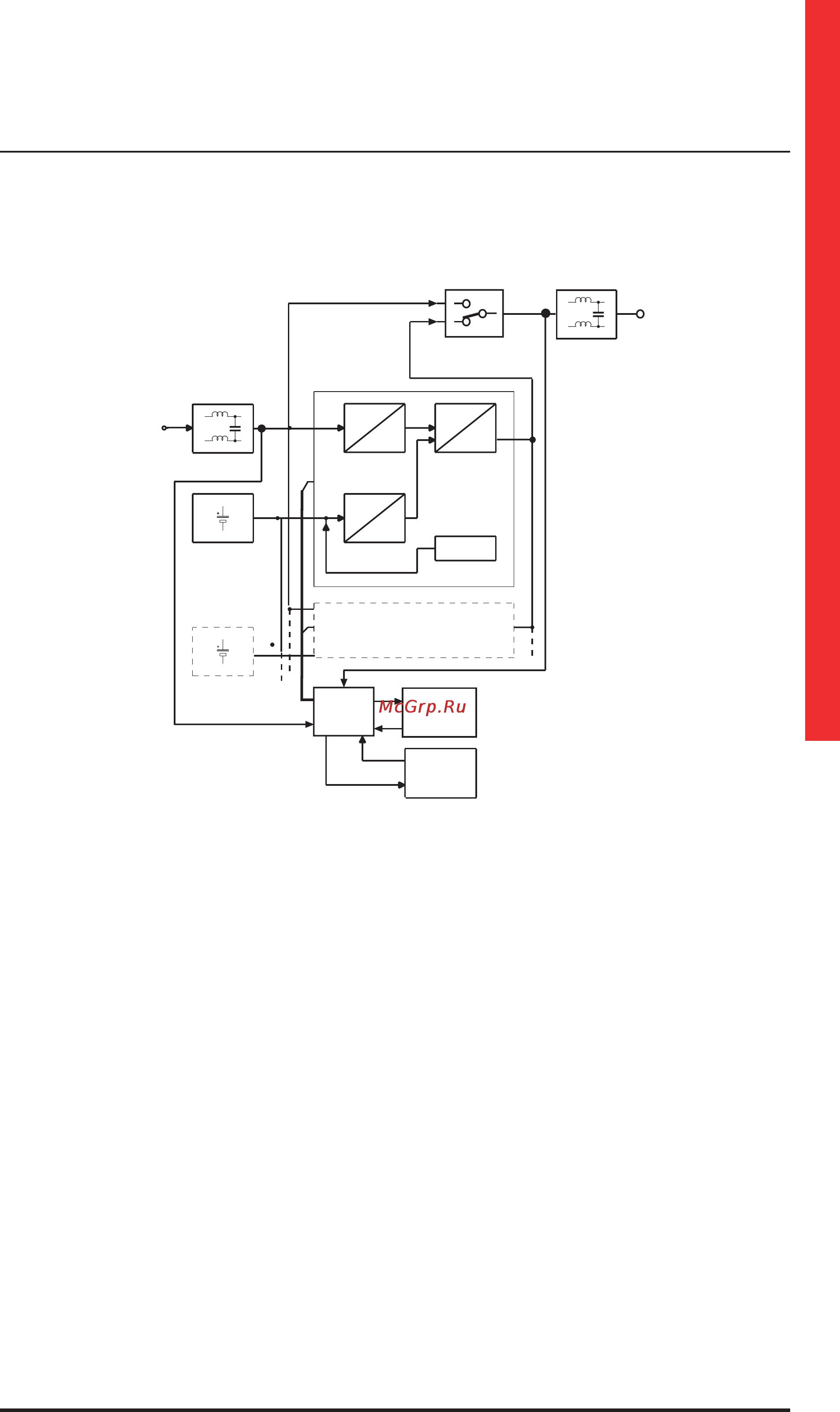

Структурная схема
2.1 Принцип работы
Подаваемое от сети напряжение сглаживается на входе ИБП и выпрямляется специальным входным каскадом
(схемой коррекции коэффициента мощности), который преобразует потребляемый от сети ток в так, что
коэффициент мощности становится практически равен единице, и компенсирует любые изменения напряжения.
Это позволяет питать нагрузку через инвертор даже при очень низком напряжении сети.
Этавозможностьстановитсяважнойприоченьмалыхнагрузках:нагрузкав50%отноминальнойможетпитатьсяпри
напряжениисетиоколо100Вбезпереходанабатарею.Этопозволяетболееинтеллектуальноуправлятьпереходом
на питание от АКБ, сводя к минимуму её использование. Сначала напряжение выпрямляется, а затем высокочастотным
инвертором преобразуется в переменное выходное напряжение с очень малым искажением синусоидальности.
Синхронизированный байпас своевременно включается при возникновении пиков потребления, превышающих
мощность инвертора, например, при включении определённого периферийного оборудования, размагничивании
больших цветных мониторов и т.д.
Если напряжение электросети очень низкое или отсутствует, то включается автоматический повышающий
регулятор (бустер).
В этом случае используются батареи, гарантируя подачу питания на выход инвертора, и таким образом, обеспечивая
нагрузку бесперебойным питанием. Схема выполнена по типу со сквозной нейтралью, т.е. без изменения системы
заземления сети для подключенных нагрузок. Во время нормальной работы ИБП датчик проверяет разность
потенциалов между нулевым проводником и проводником заземления: если она превышает допустимое значение,
то включается защита входной цепи и ИБП переключается в режим питания от батареи, подавая сигнал о неполадке.
Однако с помощью программного обеспечения существует возможность изменить параметры, если это необходимо.
Всеми функциями ИБП управляет микропроцессор, который также может контролировать и запоминать определённые
условия работы. Управлять ИБП можно также с компьютера, подключённого через последовательный порт RS 232.
Это даёт возможность в реальном времени контролировать рабочие функции ИБП и любые неполадки в
его работе.
СветовыеизвуковыесигналыуведомляютоператораорабочемсостоянииИБП:
- буквенно-цифровой дисплей 1 (стр. 9),
- индикатор состояния 7 (стр. 9),
- звуковой сигнал (зуммер расположен внутри ИБП).
~
=
~
=
=
=
Байпас
Вход
Входной
фильтр
Батареи
Батареи
Выходной
фильтр
Инвертор
Компенсатор
коэффициента
мощности
Усилитель
напряжения
Зарядное
устройство
Силовой
модуль
Силовой модуль
Интерфейс
RS 232
Дистанц-
ионное
управление
Выход
Микропро-
цессорный
контроллер
