10
®
3. Монтаж
3.4.2 Один кабинет
1. На рис. 3 показан порядок сборки поставляемого соединителя входа/выхода с использованием изолированного
кабеля с сечением жил не менее 2,5 мм
2
.
2. Вставьте соединитель в пластиковый корпус и закрепите его винтами из комплекта поставки. С помощью
кабельного зажима прикрепите проводники к корпусу (см. рис. 3).
3. Открутите винты и снимите крышку штепсельного разъёма [9].
4. Вставьте соединитель входа/выхода в штепсельный разъём [9] сзади на ИБП и закрепите его винтами из
комплекта поставки (см. рис. 2).
5. Убедитесь, что выключатели всех подключаемых устройств нагрузки находятся в положении ОТКЛ.
Подсоедините к нагрузкам выходные кабели ИБП.
6. Вставьте вилку кабеля питания в розетку электросети, предварительно проверив соответствие номиналов
напряжения и тока.
Сборка соединителя входа/выхода
ВНИМАНИЕ
ИБП оснащён схемой защиты от неправильного подключения. Её срабатывание индицируется постоянным
горением светодиодного индикатора красным светом и непрерывным звуковым сигналом. Если это
случилось сразу после включения ИБП, то немедленно отключите его и выньте вилку кабеля питания из
розетки электросети.
3.4.3 Меры безопасности при монтаже
• Электрическиесоединениядолжнывыполнятьсятолькоквалифицированнымиспециалистами.
• Невноситеизменениявпоставляемыекабели.
• Убедитесь,чторозеткаэлектросетинадёжноподключенакзаземлению.
• Розеткаэлектросетиилиавтоматическийвыключательдолжнырасполагатьсявнепосредственнойблизостиот
ИБП и быть легко доступны.
ВНИМАНИЕ
(для моделей 3 103 46/3 103 47/3 103 48/3 103 49)
Поставляемые в комплекте кабели оснащены входной вилкой и выходной розеткой, и рассчитаны на
максимальный ток 16 А. Поэтому рекомендуется соединять панель управления с поставляемым соединителем
напрямую (как показано на рис. 3 и 4 на стр. 11) для применений, в которых ток на входе ИБП будет превышать
13А(например,мощностьнагрузки5000ВАпринапряжениинавходе184В).
ATTENTION
(для моделей 3 103 46/3 103 47/3 103 48/3 103 49)
Поскольку токи утечки на землю всех нагрузок складываются в защитном проводнике (проводе заземления)
ИБП, то по соображениям безопасности необходимо убедиться, что сумма токов утечки всех нагрузок не
превышает2,7мАсогласностандартуEN62040-1.
Соединитель
Ключ
К
абельный зажим
1
2
3
4
5
6
Жёлто-зелёный провод
Коричневый провод
Входной кабель
(к электросети)
Выходной кабель
(к нагрузке)
Синий провод
Жёлто-зелёный провод
Синий провод
Синий провод
Зажим № 1: выход фазного проводника
Зажим № 2: выход нулевого проводника
Зажим № 4: выход нулевого проводника
Зажим № 5: выход фазного проводника
Заземление
Пластиковый
корпус

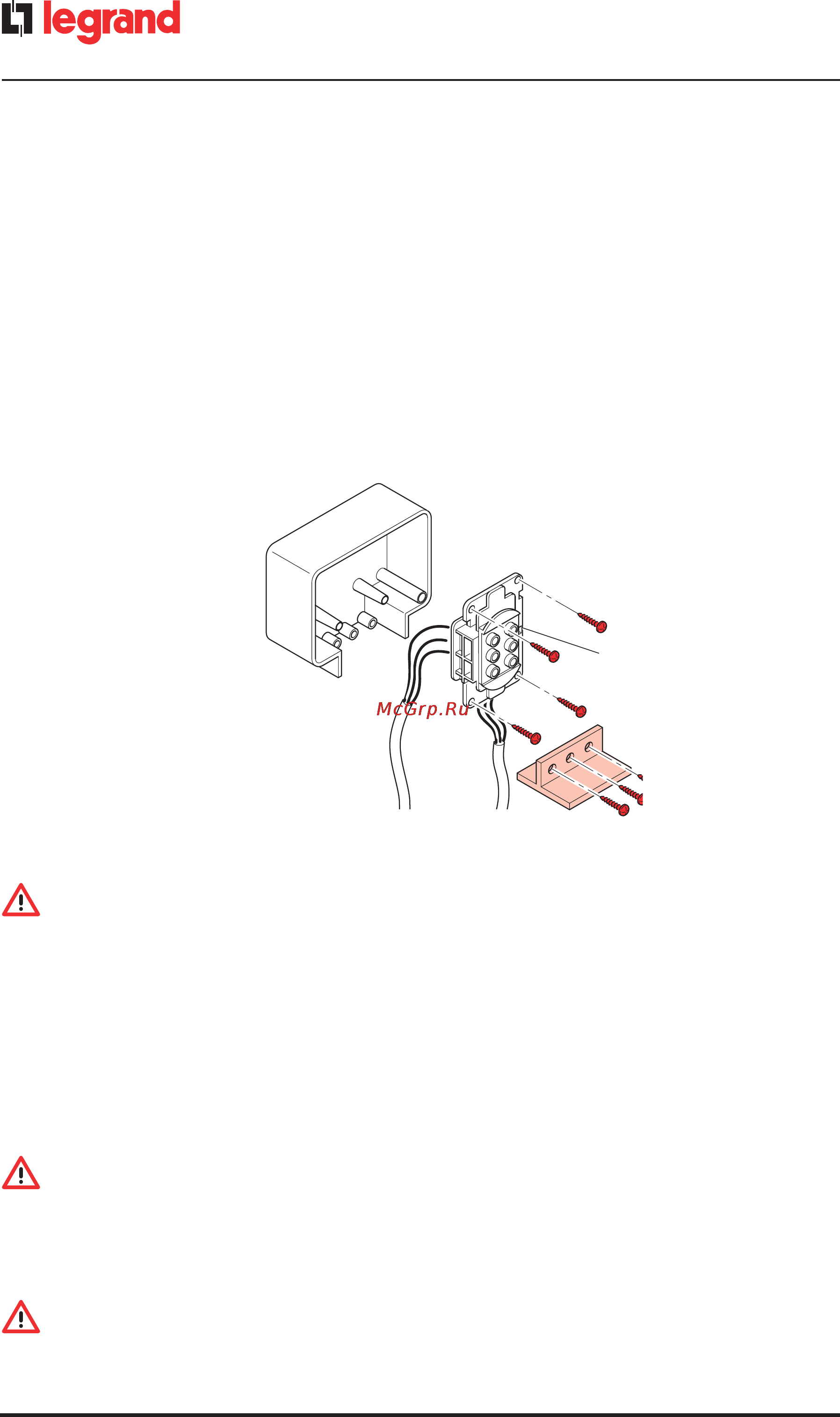

Рис. 3
Сборка
соединителя.
