Legrand Daker DK 10000 – Inverter 3-1 [6/136] Panneau lcd
![Legrand Daker DK 10000 – Inverter 3-1 [6/136] Panneau lcd](/views2/1165562/page6/bg6.png)
6
®

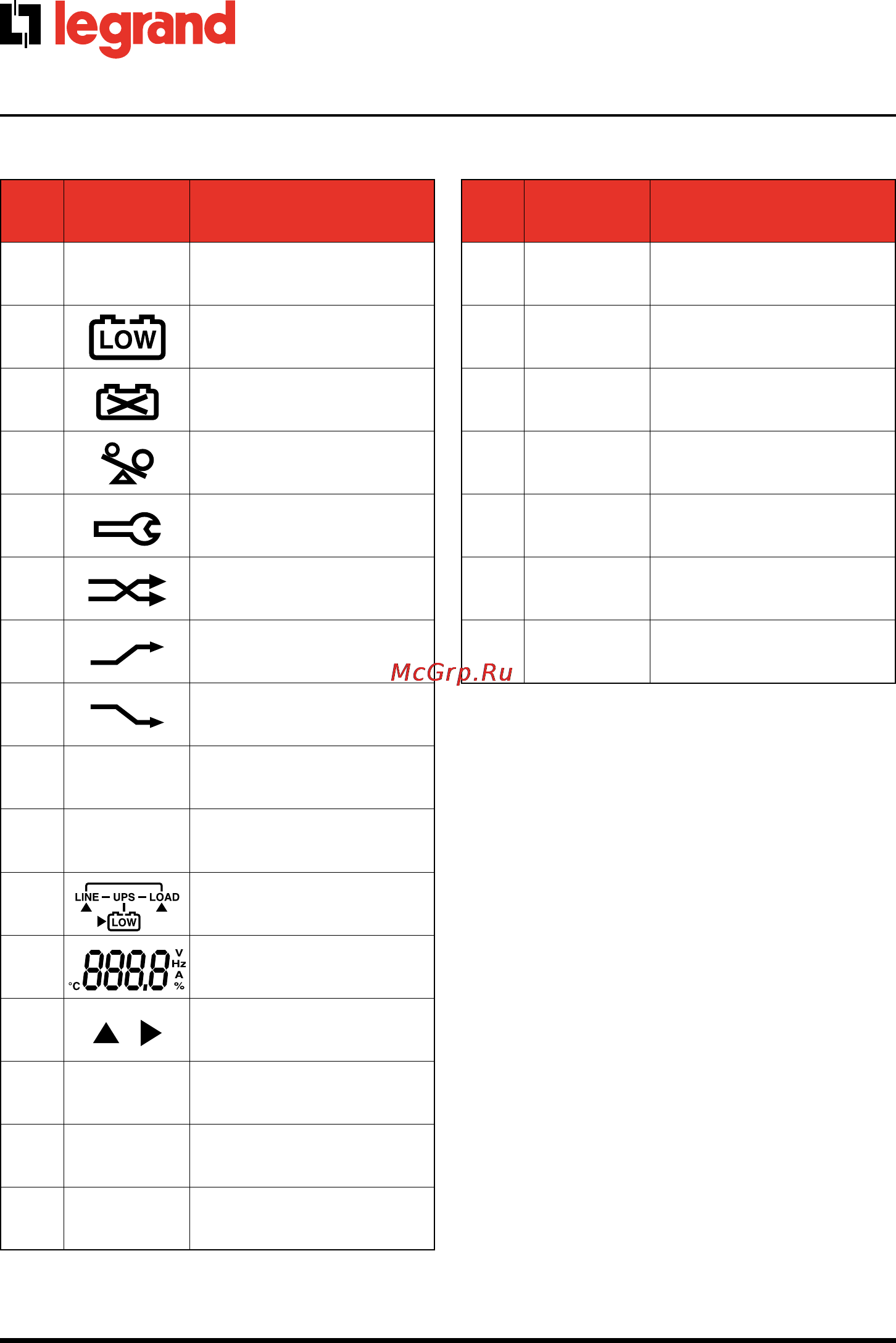

Symboles écran LCD
3 Panneau LCD
Réf. Symbole Description
1 Alimentation sur secteur
2 Niveau batterie able
3 Batterie endommagée
4 Surcharge
5
Fonctionnement en
Service Mode
6 Blackout en sortie UPS
7
Ligne By-pass hors
tolérance
8
Secteur d’alimentation
hors tolérance
9 UPS éteint
10 Extinction anormale
11
Schéma de
fonctionnement UPS
12 Visualisation mesures
13
Indique le paramètre
mesuré
14 Extinction EPO
15
Batterie faible
ou à changer
16 Court-circuit en sortie
Réf. Symbole Description
17
Courant excessif
variateur fréquence
18 Surchaue
19 Surcharge en sortie
20 Ventilateurs défectueux
21
Erreur procédure
“Mode Maintenance”
22 By-pass prolongé
23 Autres alarmes
LINE
OFF
EPO
LINE OFF
Er05
Er06
Er10
Er11
Er12
Er14
Er15
Er28
Er**
LINE
OFF
EPO
LINE OFF
Er05
Er06
Er10
Er11
Er12
Er14
Er15
Er28
Er**
