Устройство подачи конвертов D1
5-13
Периодическое обслуживание
5
5

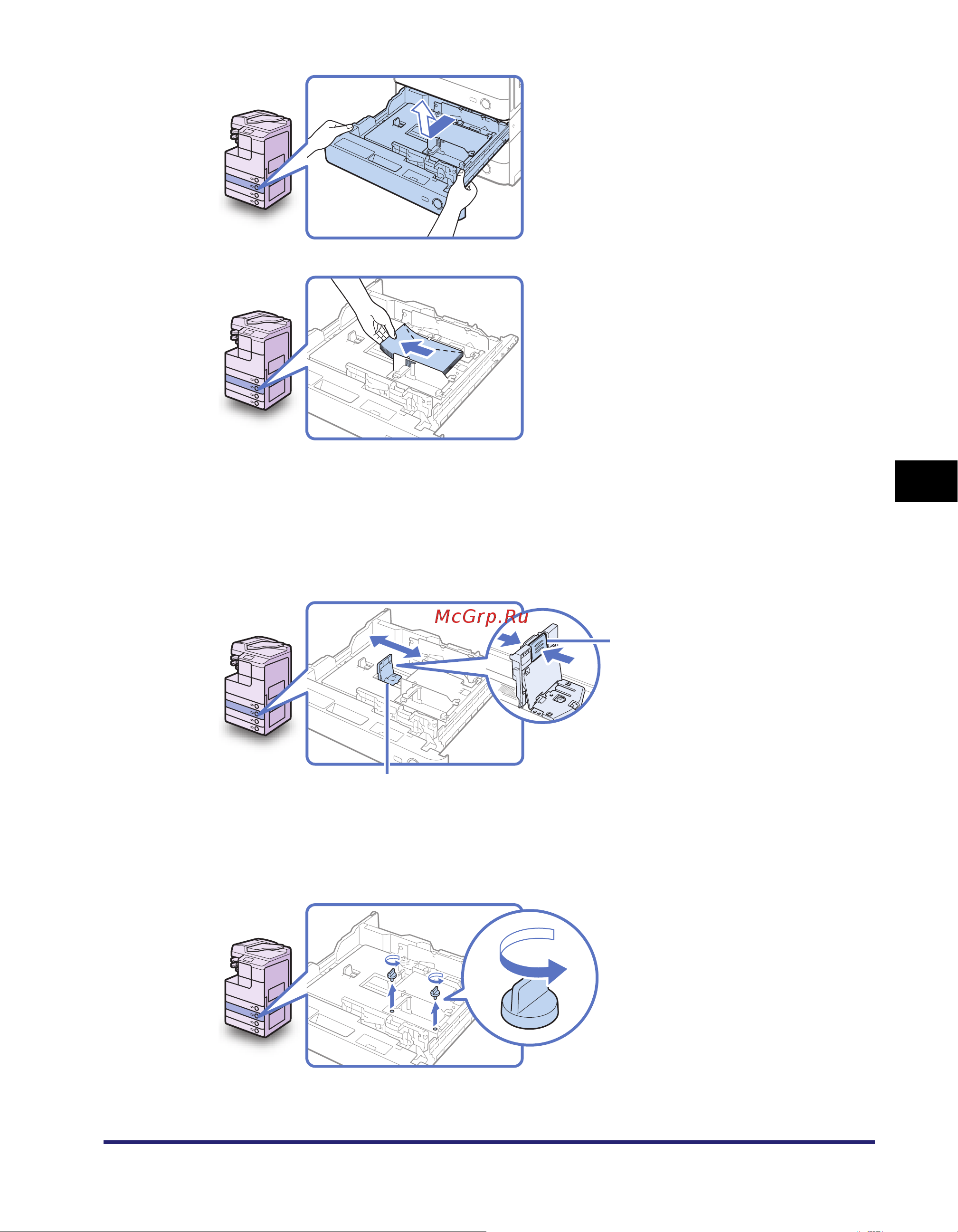

Сожмите рычаг на боковой направляющей. Не отпуская
рычага, передвиньте боковую направляющую влево или
вправо до совмещения ее с меткой требуемого формата
конверта.
6
Отвинтите переднюю направляющую ширины устройства
подачи конвертов.
3
Взявшись за левую и правую
стороны кассеты для бумаги,
вытяните ее из аппарата на
себя и вверх.
4
Уберите все загруженные
конверты.
Боковая направляющая
Рычаг
SFC_RG_UK.book Page 13 Monday, December 10, 2012 9:59 PM
