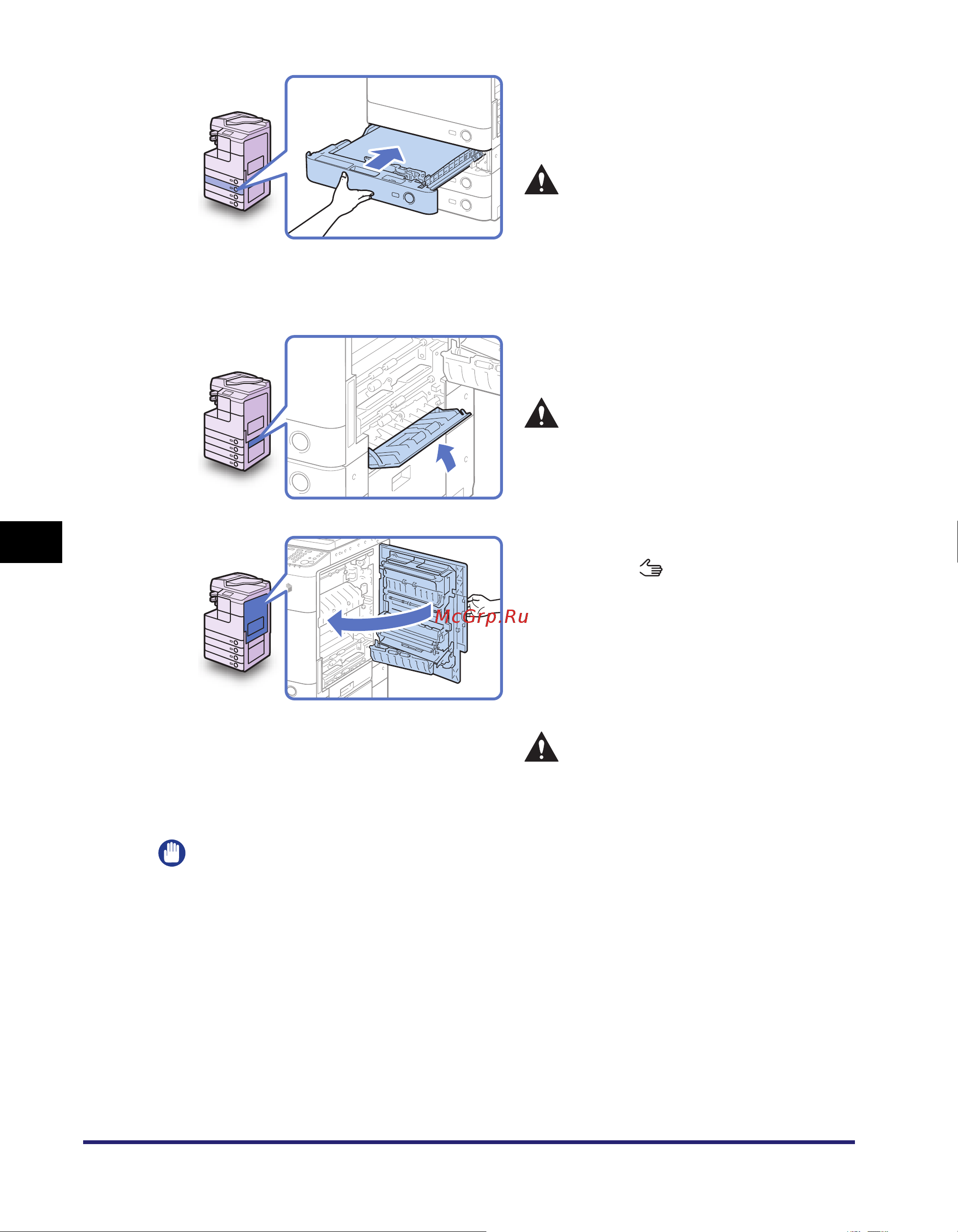

Устранение замятия бумаги
6-36
Устранение неисправностей
6
ЗАПОМНИТЕ
Удалив всю замятую бумагу, обязательно верните все рычаги и крышки в
исходное положение. Как только вся замятая бумага удалена, печать
возобновляется.
9
Осторожно вдвиньте кассету
обратно в аппарат до
фиксации со щелчком.
ВНИМАНИЕ
Возвращая кассету для бумаги в
исходное положение, следите за
тем, чтобы не прищемить
пальцы, так как это может
привести к травме.
10
Закройте правую крышку
кассеты для бумаги.
ВНИМАНИЕ
Закрывая крышку, следите за тем,
чтобы не прищемить пальцы, это
может привести к травме.
11
Поместите руку на отметку в
виде руки (), расположенную
на правой крышке основного
блока, и затем осторожно
закройте правую крышку так,
чтобы она зафиксировалась со
щелчком.
ВНИМАНИЕ
Закрывая крышку, следите за тем,
чтобы не прищемить пальцы, это
может привести к травме.
