32 Последовательность основных операций 2
Компоненты и их назначение
В этом разделе приводятся названия и функции всех компонентов аппарата.
Более подробные сведения о дополнительных изделиях, компонентах и их назначении см. в Электронном
руководстве > Дополнительная продукция/Программное обеспечение.

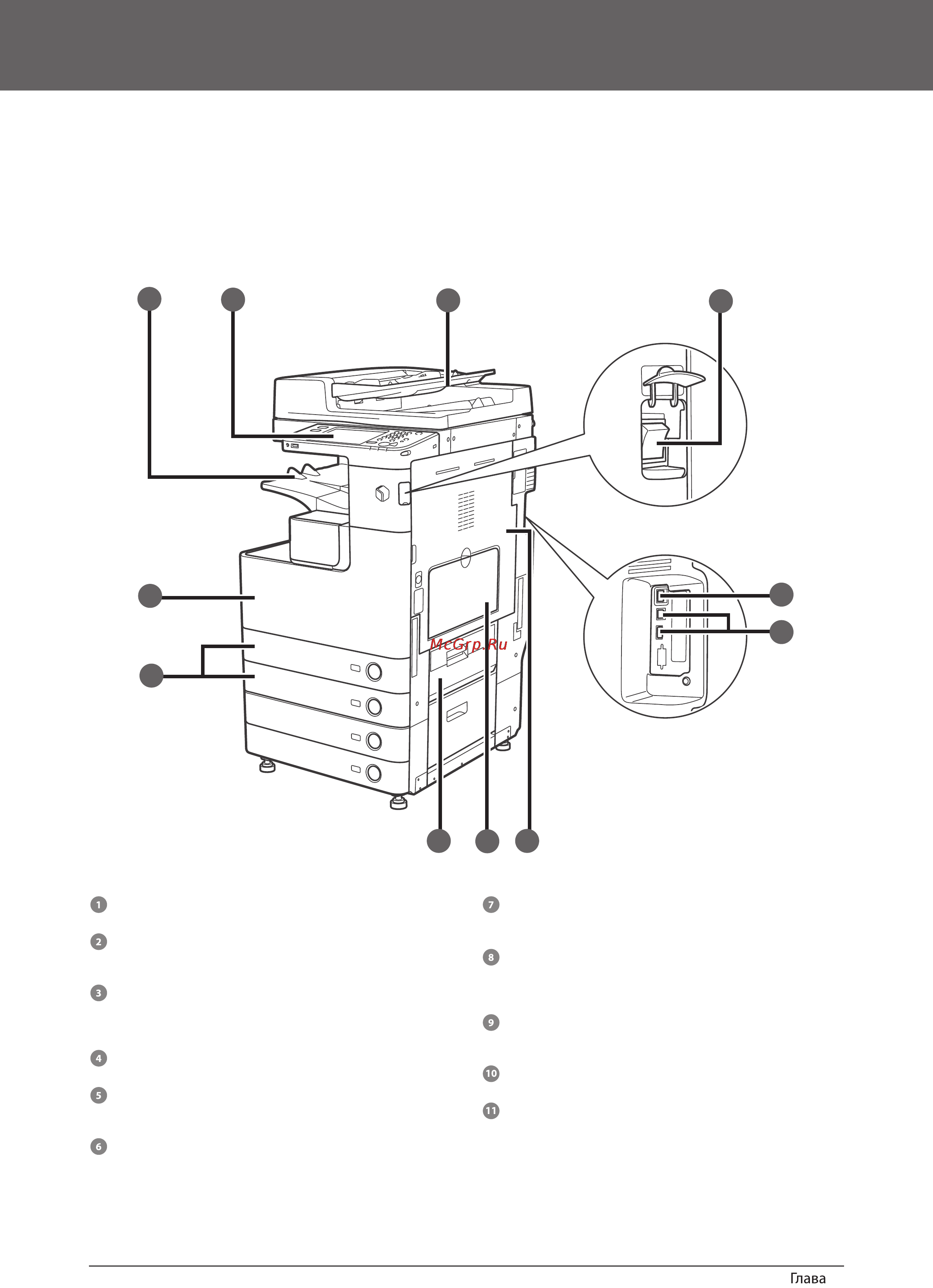

Вид снаружи
■● Если подключены устройства Устройство чтения цветных изображений Н1 и Модуль
кассетной подачи AF1
1
2
3
4
5
6
7
8
9
10
11
Выводной лоток
Распечатки и копии выводятся на этот лоток.
Панель управления
Включает в себя клавиши, сенсорный дисплей и индикаторы,
необходимые для работы аппарата.
Устройство подачи (приобретается дополнительно)
Оригиналы, установленные в устройство подачи,
подаются по одному листу на стекло экспонирования для
сканирования.
Выключатель основного питания
Для включения питания нажмите на сторону “I”.
Порт ЛВС (порт Ethernet)
Для подключения аппарата к сети используйте кабель
Ethernet.
Порт USB
Порт USB используется для подключения к аппарату внешних
жестких дисков и других устройств. Можно также подключить
аппарат к сети с помощью кабеля USB.
Правая крышка основного аппарата
Открывайте эту крышку при устранении замятия бумаги
внутри основного аппарата.
Универсальный лоток
Используйте универсальный лоток для подачи документов
вручную и для загрузки нестандартной бумаги, например
конвертов.
Правая верхняя крышка кассеты для бумаги
Эту крышку следует открывать при устранении замятия
бумаги в кассетах для бумаги 1 и 2.
Кассета для бумаги 1/Кассета для бумаги 2
Кассета вмещает до 550 листов бумаги (80 г/м
2
).
Передняя крышка основного аппарата
Открывайте эту крышку для замены контейнера для отходов
тонера.
