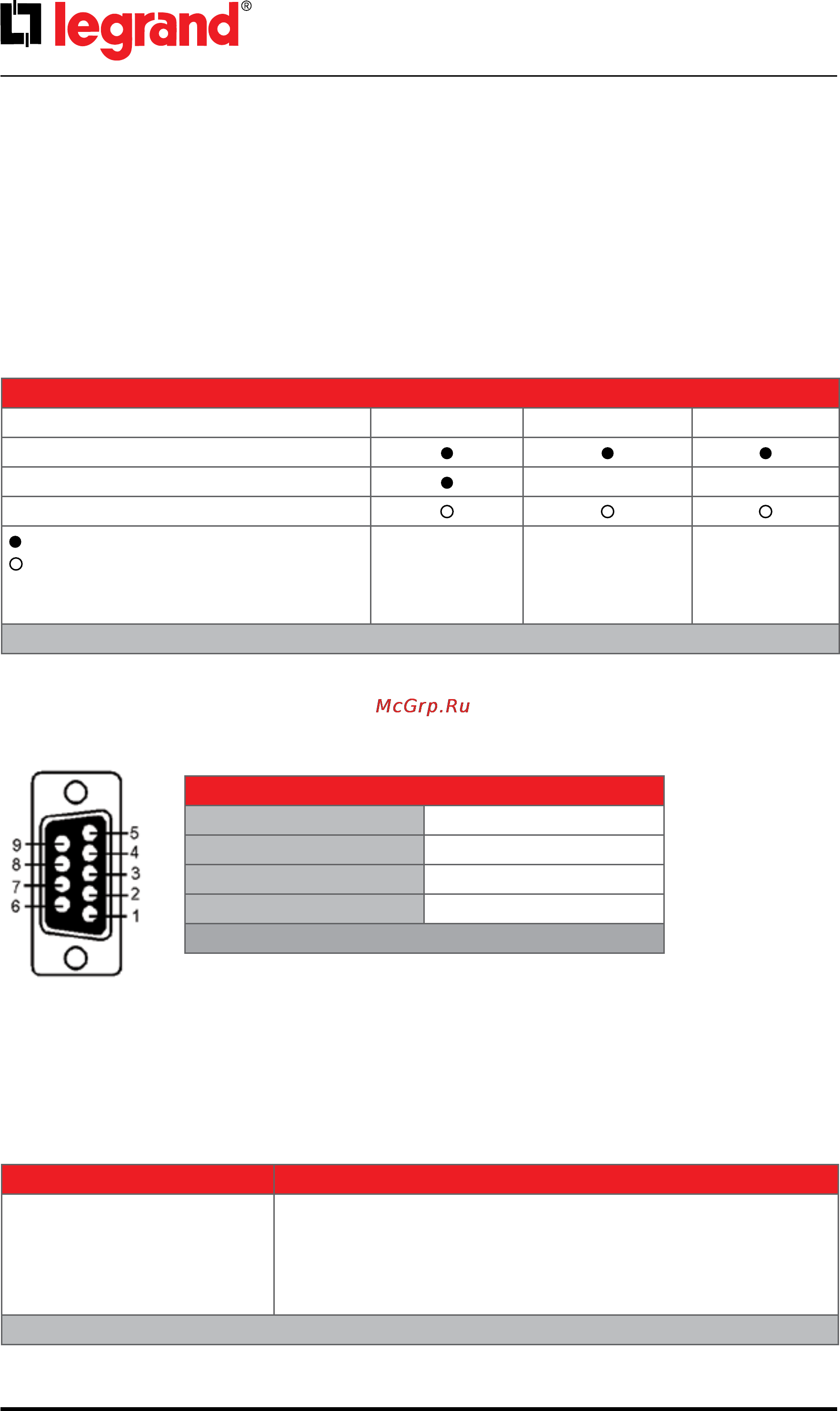

![Legrand Keor S 3000 [32/66] Связь](/views2/1165665/page32/bg20.png)
32
C ИБП может обмениваться данными с различными устройствами в разных сетях через сетевые
карты.
ИБП оснащён коммуникационным портом RS232, к которому можно подключить компьютер с ПО
управления и мониторинга состояния ИБП.
Это опциональное ПО «UPS MANAGEMENT SOFTWARE» совместимо с операционными системами
Windows 98/ME/NT/2000/XP.
Установка
Установка программного обеспечения описана в его Руководстве пользователя.
Подключение оборудования
• Подключите вилку кабеля RS-232 к коммуникационному порту на ИБП.
• Подключите розетку кабеля RS-232 к коммуникационному порту RS-232 компьютера. При отсутствии
коммуникационного порта RS-232 на компьютере подключите кабель к USB разъёму, используя
переходник USB-RS232.
Контакт 3: RS232 Rx
Контакт 2: RS232 Tx
Контакт 5: земля
Программное обеспечение (опция)
Наименование Описание
UPS MANAGEMENT SOFTWARE
Комплект программных приложений для управления работой
ИБП в реальном времени и управление корректным завершением
работы операционных систем компьютеров, питаемых данным
ИБП. Для выполнения команд на удалённых компьютерах нужно
установить программу-агент (RC-CMD).
Таблица 8
Характеристики обмена данными
Скорость передачи, бод 2400
Бит данных 8
Стоповый бит 1
Контроль четности Без проверки на чётность
Таблица 7
6.1. Последовательный порт (RS232)
Последовательный порт входит в стандартную комплектацию ИБП. Ниже показана схема
расположения выводов 9-контактной розетки DSUB-9 соединительного кабеля со стороны ИБП.
6. СВЯЗЬ
Коммуникационные интерфейсы
Модель (кВА) 3 6 10
Последовательный порт (RS232)
USB разъём - -
Карта SNMP/WEB
Стандартная комплектация
Опция
- Нет
