Уважаемый покупатель!
Мы благодарим Вас за выбор продукции торговой марки Quattro Elementi. Прежде, чем начать
пользоваться изделием, обязательно ознакомьтесь с данной инструкцией. Несоблюдение правил
эксплуатации и техники безопасности может привести к выходу из строя аппарата и нанесению вреда
здоровью и даже смерти пользователя.
Продукция торговой марки Quattro Elementi всесторонне проверена на заводе-изготовителе.
Приобретайте аппараты с запасом мощности и производительности. Как показала практика,
подавляющее большинство обращений в сервисный центр связано не с качеством техники, а
неправильным подключением, некачественными расходными материалами, несоответствием
напряжения в сети или неумелыми действиями пользователя.
1. Назначение, общее описание и внешний вид
Модели серии i-Force представляют собой переносные однофазные сварочные аппараты с
источником питания инверторного типа, предназначенные для сварки на постоянном токе
плавящимися покрытыми электродами (MMA) диаметром от 1,6 мм до максимально возможного для
каждой модели и являются технически сложными изделиями бытового назначения. Свариваемые
металлы – низкоуглеродистая сталь, нержавеющая сталь, чугун.
Инновационная схемотехника и элементная база ведущих производителей мира обеспечивают
сварочным инверторам Quattro Elementi длительный эксплуатационный период и высокую
надежность. Низкий вес, высокая выходная мощность и длительный рабочий цикл стали возможными
благодаря использованию быстродействующих биполярных (IGBT) транзисторов производства
компаний Fairchild Semiconductor (США) и Infineon Technologies (Германия).
Высокопроизводительные вентиляторы и радиаторы охлаждения с высокой эффективностью
рассеивания тепла обеспечивают исключительную работоспособность при различных условиях
эксплуатации.

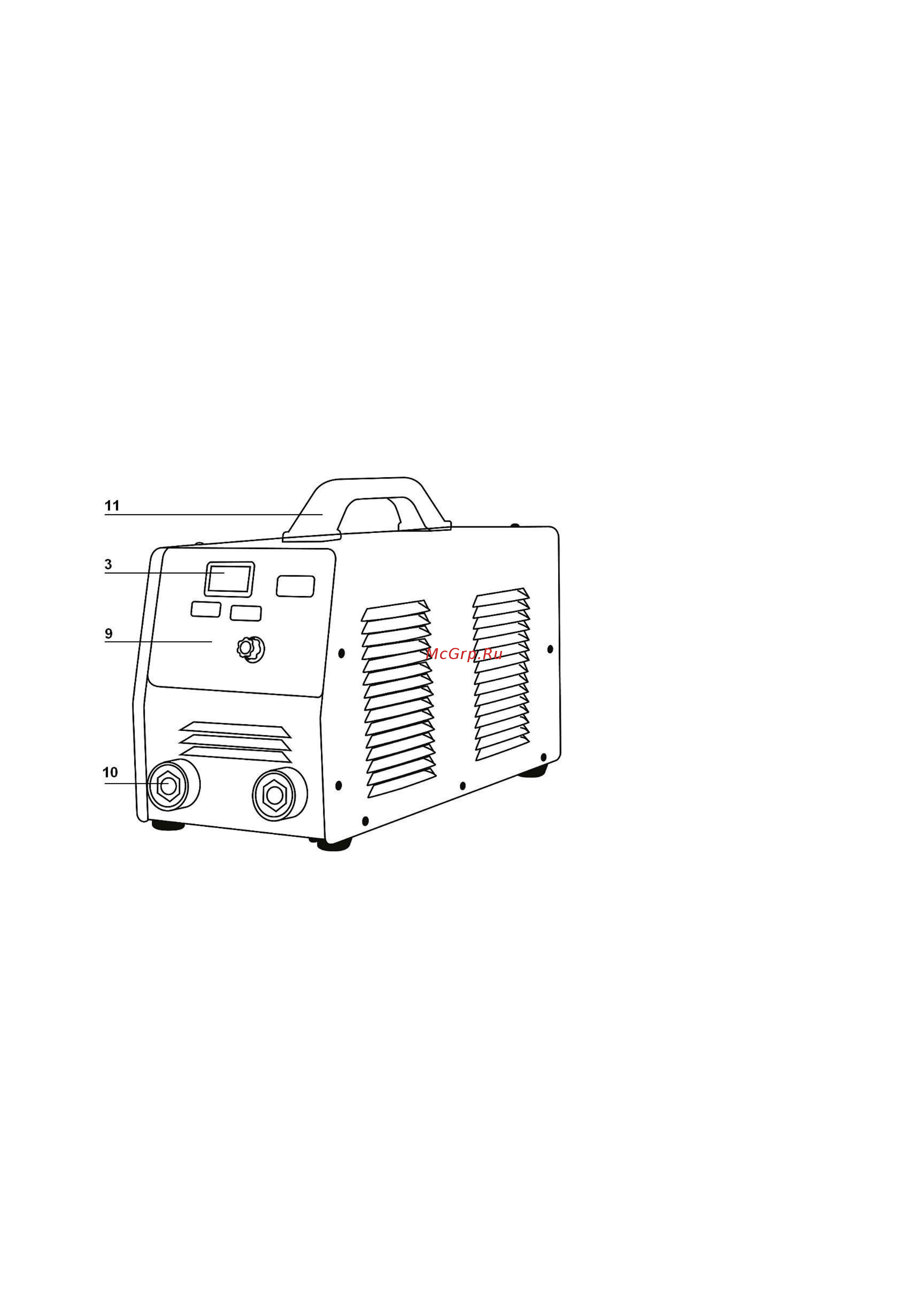

Рис 1.
3. Дисплей
9. Панель управления
10. Кабельные розетки для сварочных
проводов
11. Ручка для переноса
2. Правила безопасности и общие положения.
Процесс сварки представляет опасность как для пользователя аппаратом, так и для окружающих.
Производитель и продавец не несут ответственности за травматизм, вызванный неправильным
пользованием аппаратом. Во время работы руководствуйтесь следующими правилами:
2.1. К работе с аппаратом допускаются лица, имеющие удостоверение электросварщика, прошедшие
обучение, инструктаж и проверку знаний требований электробезопасности, имеющие
квалификационную группу по электробезопасности не ниже II и имеющие соответствующее
удостоверение.
2.2. Личная безопасность
- Надевайте сухую не синтетическую защитную одежду. Используйте защитные перчатки и ботинки с
защищенными носками с непромокаемой подошвой.
- Не смотрите на световое излучение, исходящее от дуги. Обязательно надевайте защитную маску со
специальным затемненным покрытием (рекомендуем маску с автоматическим затемнением
производства компании Quattro Elementi).
- Во время сварки не дотрагивайтесь до электродов и других металлических поверхностей. Любой
удар током потенциально опасен для жизни.
- Не разбирайте аппарат, не снимайте защитный корпус и не дотрагивайтесь до частей, находящихся
под напряжением. Периодически проверяйте сетевой провод на предмет повреждений. Заменяйте его
при нарушении изоляции. Даже при незначительных неполадках электрической системы необходимо
выключить аппарат и устранить неисправность. Никогда не ремонтируйте аппарат самостоятельно.
Ремонт должен осуществлять квалифицированный специалист.
- После окончания работы всегда выключайте аппарат из сети.
