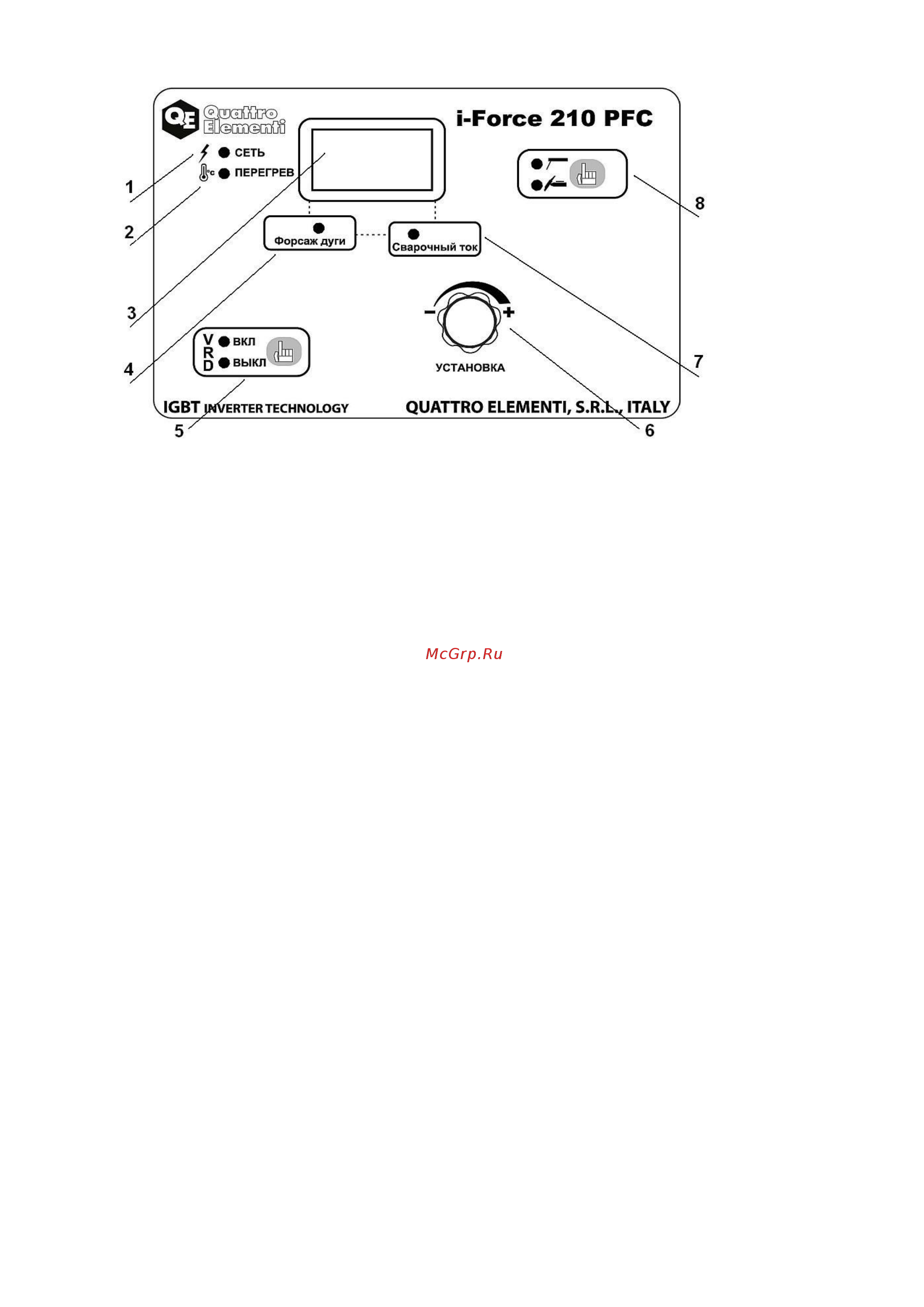

5.3. Панель управления
Все органы управления сварочным аппаратом, за исключением клавиши включения, находятся на
лицевой панели (рис 1).
Рис.2
1. Зеленый светодиод включения в сеть
2. Желтый светодиод термозащиты
3. Дисплей
4. Светодиод режима регулировки форсажа дуги
5. Управление функцией VRD (только для модели i-Force 210 PFC)
6. Рукоятка регулировки и переключения режимов.
7. Светодиод режима регулировки сварочного тока
8. Выбор электродной или аргонно-дуговой сварки.
Для регулировки сварочного тока вращайте рукоятку 6 вправо для увеличения тока, влево — для
уменьшения. В это время горит светодиод 7. Рукоятка 6 не имеет крайних фиксированных положений.
Значение сварочного тока контролируйте на дисплее 3.
При проведении сварочных работ необходимо примерно выставить сварочный ток, а затем, проведя
пробный сварочный шов, подрегулировать в сторону увеличения или уменьшения.
Регулирование тока необходимо проводить с учетом диаметра используемых электродов, толщины и
типа свариваемого металла и пространственного положения шва.
Используя электроды большего диаметра и при сварке более толстых заготовок, необходимо
увеличивать значение выходного тока. Требуемое для работы значение сварочного тока зависит так
же от марки электрода, его качества и срока годности. Обращайте на это внимание. По общим
рекомендациям для инверторов на каждый миллиметр диаметра электрода требуется 25-35А
сварочного тока. Для увеличения глубины провара, увеличивайте сварочный ток.
Для управления вольт-амперной характеристикой сварочной дуги (регулировка форсажа) нажмите
рукоятку 6. Загорится светодиод 4. Нажмите рукоятку 6 еще раз - светодиод начнет мигать. Вращая
рукоятку 6, установите значение форсажа, контролируя его значение по дисплею. Нажмите еще раз
рукоятку 6 для подтверждения выбранного значения. При увеличении значения форсажа, дуга
становится «жесткой», концентрация провара увеличивается, количество брызг тоже увеличивается.
При уменьшении значения форсажа, дуга становится «мягче», разбрызгивание уменьшается. Данной
функцией адекватно может пользоваться опытный сварщик.
В процессе сварки можно многократно нажимать на рукоятку 6 и переключаться между режимами
регулировки сварочного тока и форсирования дуги. Включенный режим отображается
соответствующим светодиодом на панели управления. Использование форсажа дуги возможно
только в режиме электродной сварки (MMA).
5.4. Проведение сварочных работ.
Для инициирования дуги проведите концом электрода по свариваемой детали и сразу отведите
электрод от поверхности на расстояние не более диаметра электрода. Не допускается частое
постукивание электродом по металлу. Поджиг дуги должен быть быстрым и уверенным. Для
прекращения процесса сварки уберите электрод от металла – дуга погаснет.
5.5. Функция VRD в модели i-Force 200 PFC
Модель i-Force 200 PFC дополнительно оснащена функцией VRD (voltage reduction device). Действие
данной функции направлено на повышение электробезопасности, особенно при работах в шахтах и
на судовых верфях. Когда эта функция включена, напряжение холостого хода составляет всего 12
Вольт. Оператор может безопасно касаться рукой электрода, например, при его смене. При
инициировании дуги, напряжение автоматически повышается до рабочего уровня. Для включения
функции VRD нажмите кнопку 5 рис.1. Для ее выключения нажмите кнопку 5 повторно. Выбранный
режим отображается соответствующим светодиодом
