Corsair carbide series air 540, cc-9011030-ww, w/o psu, black [9/14] Installing the pci e pci cards installing the power supply psu

n Remove thumbscrews and corresponding slot cover(s)

n Install the add-on card & secure with thumbscrews

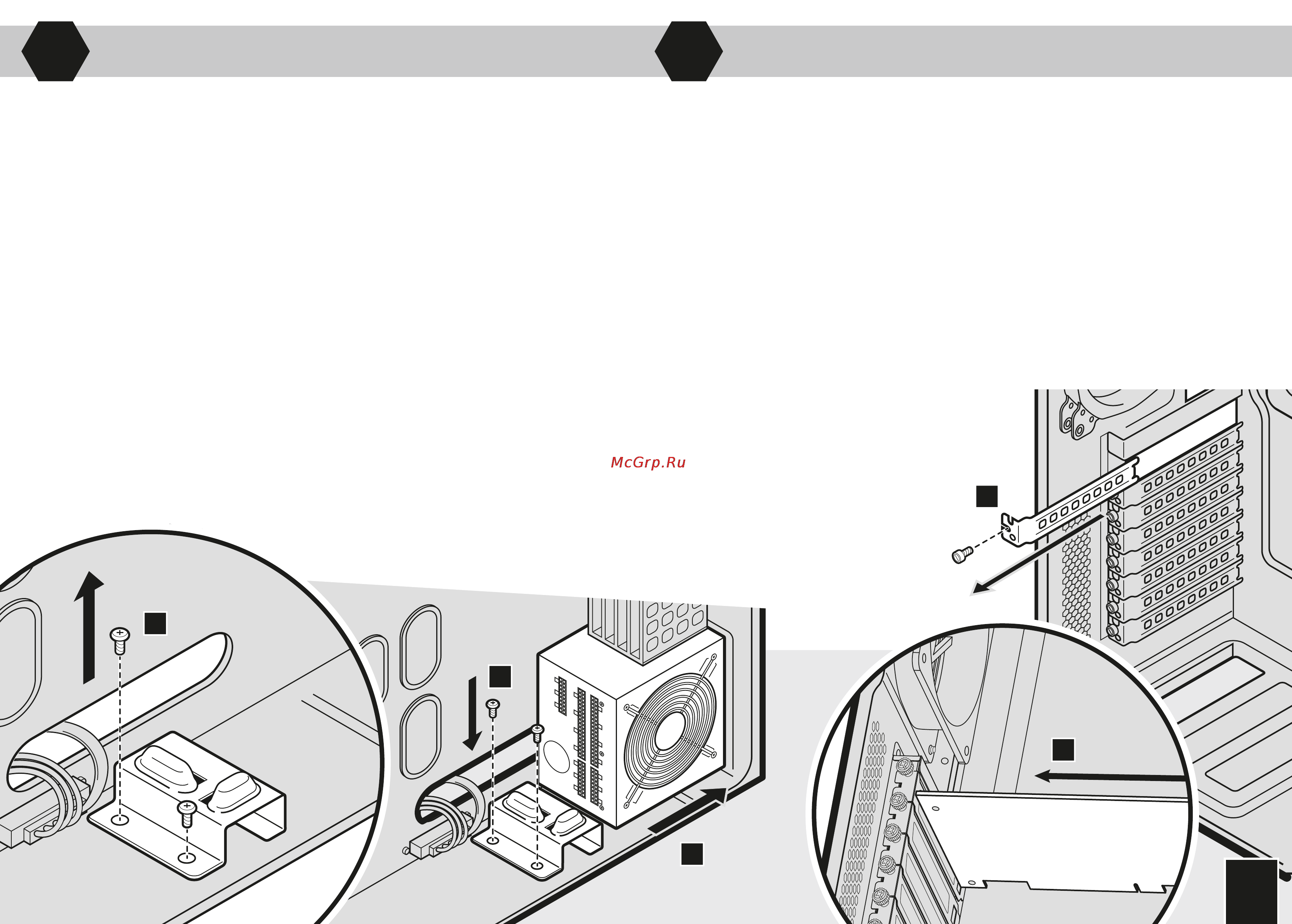

Installing the PCI-E/PCI CardsInstalling the Power Supply (PSU)

n Unscrew and remove PSU mounting bracket

n Place the PSU on the bottom of the case with the fan side facing outwards

n Align holes & secure with screws

Installation du bloc d'alimentation

n Dévissez et retirez le support de ﬁxation

du bloc d'alimentation

n Placez le bloc d'alimentation sur le fond

du boîtier, côté ventilateur vers l'extérieur

n Alignez-le sur les trous et ﬁxez-le à l'aide

des vis

Installieren des Netzteils

n Lösen Sie die Schrauben und entfernen

Sie die Netzteil-Montagehalterung

n Setzen Sie das Netzteil mit der Lüfterseite

nach außen unten in das Gehäuse ein

n Richten Sie die Löcher aus und drehen

Sie die Schrauben ein

Installazione dell'alimentatore

n Svitare e rimuovere la staa di

montaggio dell'alimentatore

n Posizionare l'alimentatore sulla parte

inferiore del case con il lato della ventola

rivolto verso l'esterno

n Allineare i fori ed assicurarlo con le viti

Instalación de la fuente de alimentación

n Desatornilla el soporte de montaje de

la fuente de alimentación y extráelo

n Sitúa la fuente de alimentación en el fondo

del chasis con el lateral donde se encuentra

el ventilador mirando hacia fuera

n Alinea los oriﬁcios y aprieta los tornillos

Установка блока питания (БП)

n Отвинтите и удалите монтажный кронштейн БП

n Поместите БП на дно корпуса отверстиями

вентилятора наружу

n Совместите отверстия и закрепите винтами

安装电源 (PSU)

n 拧开并移除 PSU 安装支架

n 将 PSU 放在机箱底部

, 使风扇侧面朝外部

n 对齐每个孔并使用螺钉固定

電源ユニット (PSU) の取り付け

n PSU のマウント用ブラケットを緩めて取り外します

n PSU をケースの底部に配置し、ファン側が外側を向

くようにします

n 穴の位置を合わせ、ねじで固定します

Installation des cartes PCI-E/PCI

n Retirez les vis moletées et les

caches-fente correspondants

n Installez la carte d'extension et

ﬁxez-la à l'aide des vis moletées

Installieren der PCI-E-/ PCI-Karten

n Entfernen Sie die Flügelschrauben

und die Steckplatzabdeckung(en)

n Setzen Sie die zusätzliche Karte

ein und befestigen Sie sie mit

den Flügelschrauben

Installazione delle schede PCI-E/ PCI

n Rimuovere le viti a testa zigrinata

e i relativi coperchi degli slot

n Installare la scheda aggiuntiva e

assicurarla con le viti a testa zigrinata

Instalación de las tarjetas PCI-E/PCI

n Quita los tornillos de apriete manual

y las tapas correspondientes

n Instala la tarjeta adicional y fíjala

con los tornillos de apriete manual

Установка карт PCI-E/ PCI

n Удалите винты и соответствующие заглушки слотов

n Установите карту расширения и закрепите винтом

安装 PCI-E/PCI 卡

n 移除指旋螺钉和相应槽盖

n 安装附加卡并使用指旋螺钉固定

PCI-E/PCI カードの取り付け

n 蝶ねじと、対応するスロットカバーを取り外します

n アドオンカードを取り付け、蝶ねじで固定します
