Corsair h90 [7/10] Assemble and install amd backplate

Corsair h90 [7/10] Assemble and install amd backplate
3
Install Assembled AMD Retention Ring and Clip onto Pump Head
Installez l'anneau de retenue et le clip AMD sur la tête de pompe • AMD-Halterungsring
und -clip auf dem Pumpenkopf montieren • Installare il fermo e l'anello di sicurezza AMD
assemblato sulla testina della pompa • Instale la anilla de sujeción AMD ensamblada y
la abrazadera en el cabezal de bombeo • Установите собранное крепежное кольцо AMD
и зажим на верхнюю часть корпуса насоса
Install the assembled retention ring and retention clip
onto pump head.
Installez l'anneau et le clip de retenue assemblés sur
la tête de pompe.
Montieren Sie den zusammengebauten Halterungsring
und -clip auf dem Pumpenkopf.
Installare il fermo e l'anello di sicurezza assemblato sulla
testina della pompa.
Instale la anilla de sujeción ensamblada y la abrazadera
de retención en el cabezal de bombeo.
Установите собранное крепежное кольцо и крепежный
зажим на верхнюю часть корпуса насоса.
2

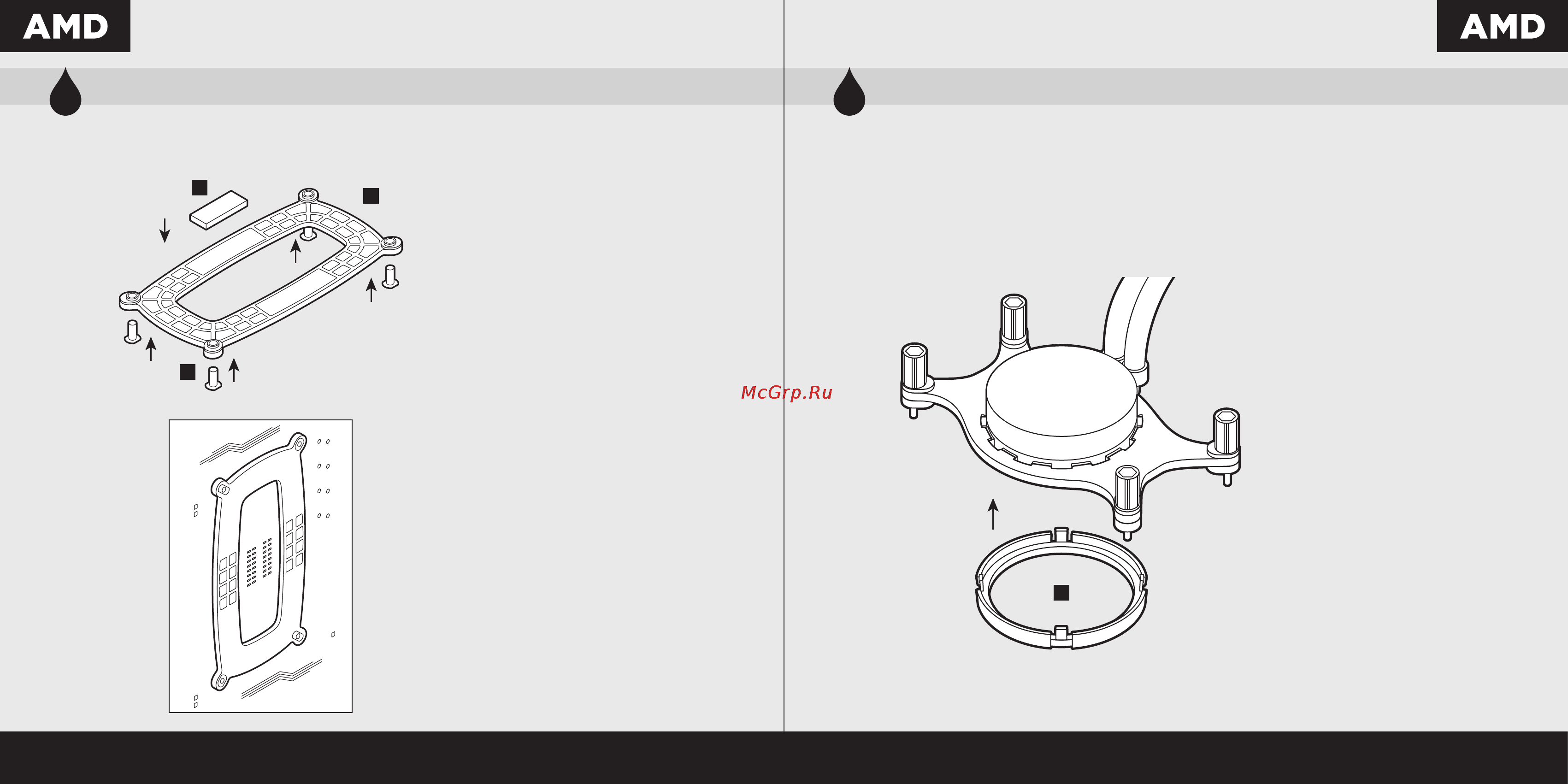

Assemble and Install AMD Backplate
Assemblez et installez la plaque arrière AMD • AMD-Rückwand zusammenbauen und montieren •
Assemblare e installare la piastra posteriore AMD • Ensamble e instale la placa de soporte AMD •
Соберите и установите опорную пластину AMD
Insert the pins (I) into the AMD mounting backplate. Install
and remove the adhesive backing (Figure A). Install the
assembled backplate (Figure B).
Note: The stock AMD mounting bracket may need to be
removed before the AMD backplate can be installed.
Insérez les broches (I) dans la plaque arrière de montage
AMD. Installez et retirez la protection adhésive (Figure A).
Installez la plaque arrière assemblée (Figure B).
Remarque : Il est possible que le support de fixation AMD
doive être retiré avant d'installer la plaque arrière AMD.
Befestigen Sie die Stifte (I) an der AMD-Rückwand. Bringen
Sie die Klebefläche an und ziehen Sie den Schutzfilm ab
(Abbildung A). Montieren Sie die zusammengebaute
Rückwand (Abbildung B).
Hinweis: Die AMD-Montagehalterungen müssen u. U.
entfernt werden, bevor die AMD-Rückwand installiert
werden kann.
Inserire i pin (I) nella piastra posteriore di montaggio AMD.
Installare e rimuovere lo strato adesivo (figura A). Installare
la piastra posteriore assemblata (figura B).
Nota: potrebbe essere necessario rimuovere la staa di
montaggio AMD prima di installare la piastra posteriore
AMD.
Introduzca las patillas (I) en la placa de montaje AMD.
Realice la instalación y retire la cubierta del adhesivo (Figura
A). Instale la placa de soporte ensamblada (Figura B).
Nota: Puede que sea necesario retirar el soporte de
montaje AMD de serie antes de poder instalar la placa de
montaje AMD.
Вставьте контакты (I) в опорную пластину AMD. Установите
и удалите клейкое покрытие (рисунок A). Установите
собранную опорную пластину (рисунок B).
Примечание. Возможно, вам придется удалить
стандартный монтажный кронштейн AMD перед
установкой опорной платины AMD.
I
H
K
Fig. A
Fig. B
M
