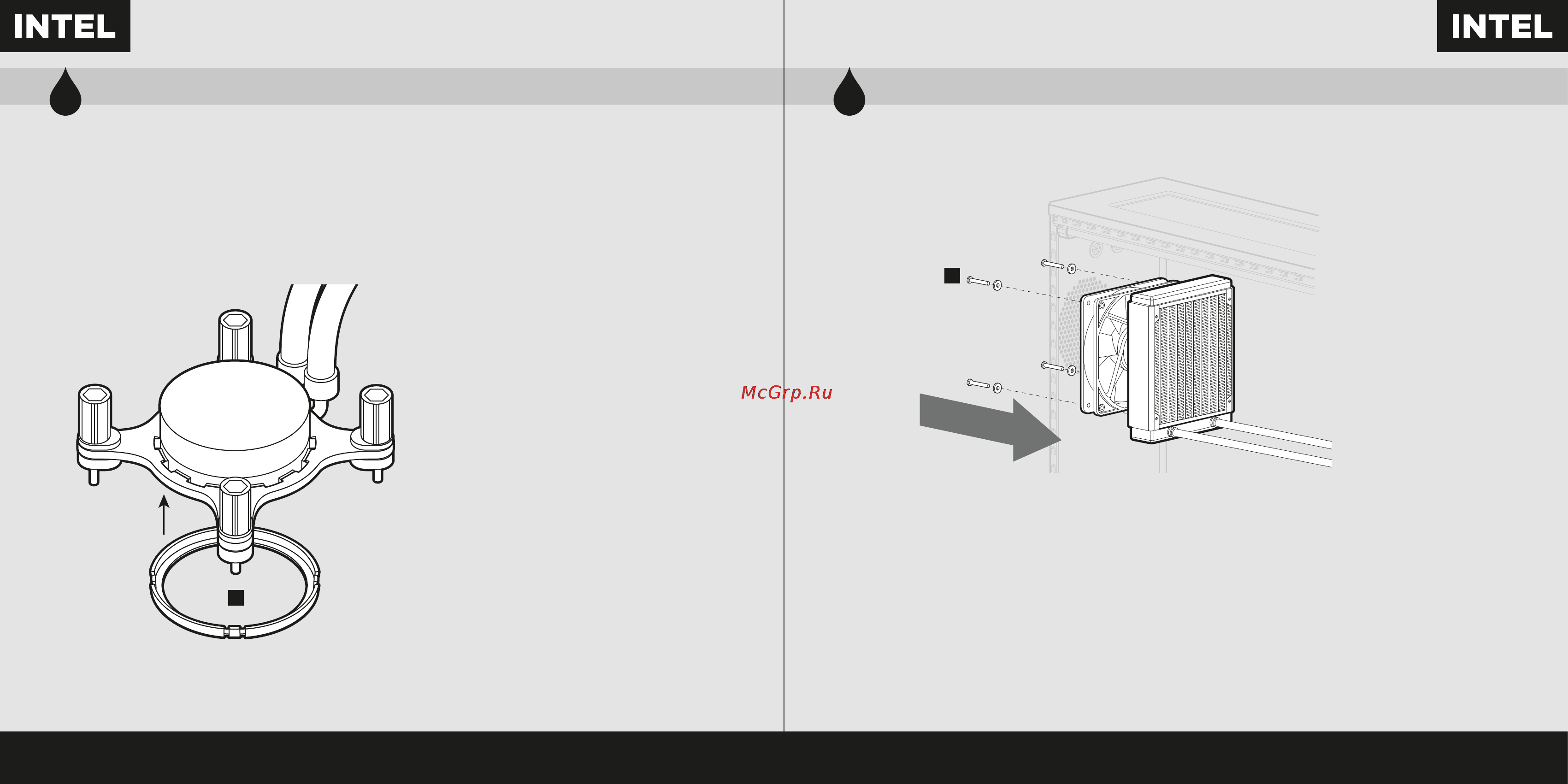

Corsair h55 quiet [4/10] Install assembled intel retention ring and clip onto pump head

Install Assembled Intel Retention Ring and Clip onto Pump Head

Installez l'anneau de retenue et le clip sur la tête de pompe • Intel-Halterungsring und -clip

auf dem Pumpenkopf montieren • Installare il fermo e l'anello di sicurezza Intel assemblato

sulla testina della pompa • Instale la anilla de sujeción Intel ensamblada y la abrazadera

en el cabezal de bombeo • Установите собранное крепежное кольцо Intel и зажим на верхнюю

часть корпуса насоса

Install the Radiator

Installez le radiateur • Kühler installieren • Installare il radiatore • Instale el radiador •

Установите радиатор

Install the assembled retention ring and retention clip onto

pump head.

Installez l'anneau de retenue et le clip sur la tête de pompe.

Montieren Sie den zusammengebauten Halterungsring

und -clip auf dem Pumpenkopf.

Installare il fermo e l'anello di sicurezza assemblato sulla

testina della pompa.

Instale la anilla de sujeción ensamblada y la abrazadera de

retención en el cabezal de bombeo.

Установите собранное крепежное кольцо и крепежный

зажим на верхнюю часть корпуса насоса.

Attach the radiator and fans as shown. For the best cooling performance we recommend mounting

the fans as an air intake.

Attachez le radiateur et les ventilateurs, comme illustré. Pour des performances de refroidissement

optimales, nous vous recommandons d'installer les ventilateurs comme une entrée d'air.

Collegare il radiatore e le ventole come illustrato. Per ottenere le prestazioni di rareddamento migliori,

si consiglia di montare le ventole come aspiratori d'aria.

Fije el radiador y los ventiladores tal como se muestra. Para una refrigeración óptima, recomendamos

montar los ventiladores como entradas de aire.

Подсоедините радиатор и вентилятора, как показано на рисунке. Для более эффективного

охлаждения рекомендуется установить вентиляторы таким образом, чтобы они нагнетали воздух

внутрь.

Airﬂow
