HXi SERIES
™
HXi SERIES
™

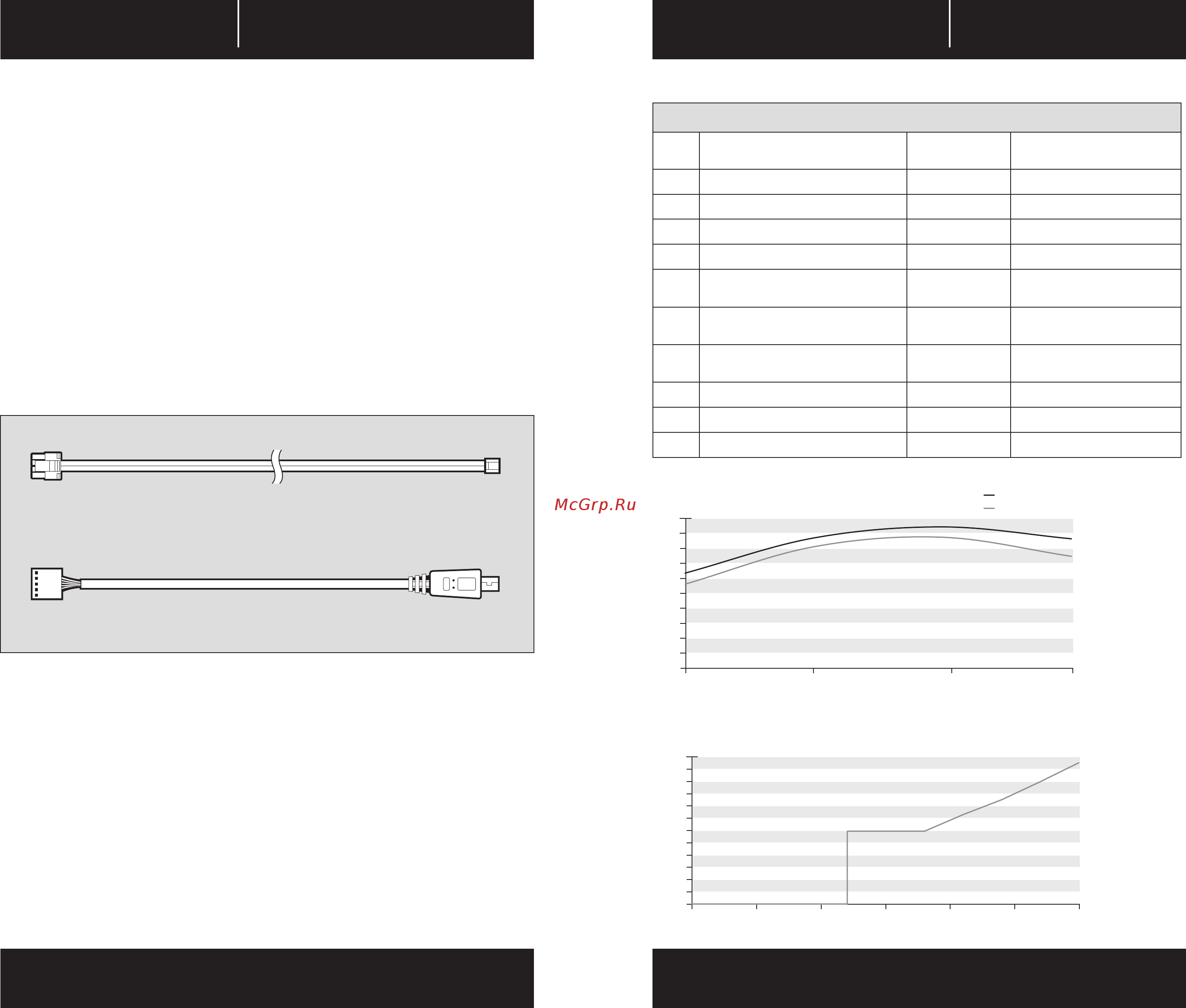

Power supply specifications
• Dimensions:
HX750i / 850i / 1000i: 150mm (W) x 86mm (H) x 180mm (L)
HX1200i: 150mm (W) x 86mm (H) x 200mm (L)
• MTBF: 100,000 hours
Package contents
• Corsair HXi Series power supply unit
• Modular cable set
• User manual
• AC power cord
• Cable ties
• Mounting screws
• Corsair case badge
• Carrying bag
• Corsair Link
™
Digital interface cable
• Corsair Link
™
USB cable
Corsair HX1200i cable configuration
HX1200i
Qty Description
Connectors/
cable
Length
1 24-pin ATX cable 1 710mm (± 10mm)
1 EPS/ATX12V 8 pin (4+4) cable 1 650mm (± 10mm)
1 EPS/ATX12V 8 pin (4+4) cable 1 800mm (± 10mm)
4 PCIe 8 pin (6+2) cable 2 600mm, 750mm (± 10mm)
2 SATA cable (15 pin) 4
500mm, 600mm, 700mm,
800mm (± 10mm)
2 SATA cable (15 pin) 4
550mm, 650mm, 750mm,
850mm (± 10mm)
3 Peripheral cable (4-pin) 4
450mm, 550mm, 650mm,
750mm (± 10mm)
2 Floppy adapter (4-pin) 1 101mm (± 10mm)
1 PMBus cable 1 800mm (± 10mm)
1 USB cable 1 800mm (± 10mm)
Corsair Link
™
Digital Interface Cable
Corsair Link
™
USB Cable
Corsair HX1200i power supply eciency
18
20
22
24
16
14
12
10
8
6
4
2
0
Fan Noise Level
Power Output – Watts
0200 400 600 800 1000 1200
Fan Noise (dBa)
95
%
93
%
91%
89
%
87%
85%
83%
81%
79
%
77%
75%
SYSTEM LOAD
10% 50% 100%20%
INPUT Vac
INPUT Vac
% EFFICIENCY
18
20
22
24
16
14
12
10
8
6
4
2
0
Fan Noise Level
Power Output – Watts
0200 400 600 800 1000 1200
Fan Noise (dBa)
95%
93%
91%
89%
87%
85%
83%
81%
79%
77%
75%
SYSTEM LOAD
10% 50% 100%20%
INPUT Vac
INPUT Vac
% EFFICIENCY
Corsair HX1200i power supply fan noise curve
