12 Fishfinder 340 C Руководство пользователя

УСТАНОВКА FISHFINDER 340C

При возникновении проблем с монтажом оборудования обра-

титесь в отдел технической поддержки компании Garmin или

пригласите профессионального специалиста по установке.

Монтаж прибора Fishfinder

Вы можете использовать один из двух методов установки

прибора Fishfinder:

• Установка устройства Fishfinder на скобе, которая крепится

к панели управления или к потолку.

• Врезка устройства Fishfinder в плоскую панель.

Установка прибора Fishfinder на поверхности

Компактный и водонепроницаемый корпус прибора Fishfinder

340С позволяет устанавливать устройство под открытым не-

бом или на навигационной станции. В комплектацию прибора

входит наклонная/поворотная монтажная скоба, которая

используется для установки эхолота на панели управления или

на потолке.

Установка монтажной скобы

Необходимые инструменты (не входят в комплектацию)

– дрель, отвертка (с крестовым или прямым шлицем) и следу-

ющий крепеж:

• Три болта с плоскоконической головкой #8 (4 мм) с соот-

ветствующими гайками и шайбами, а также сверло 5/32” (5

мм).

ИЛИ

• Три самореза с плоскоконической головкой #8 и сверло

1/16” для выполнения наметочных отверстий.

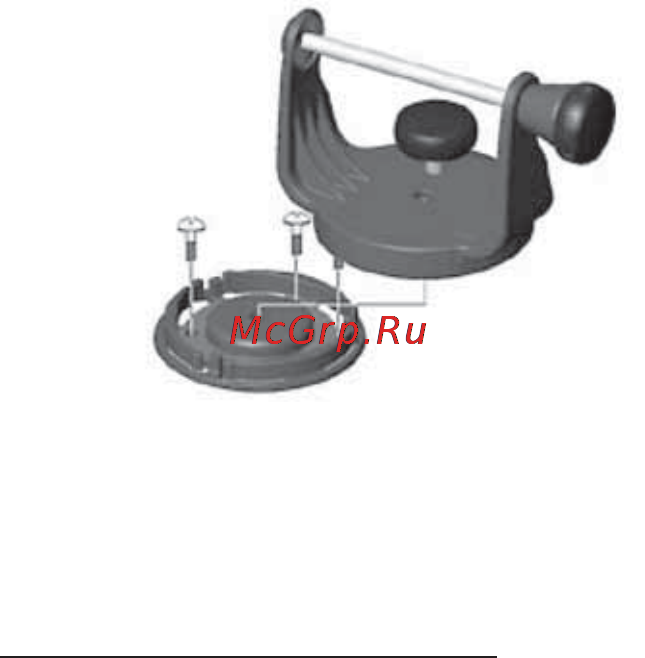

С помощью болтов или саморезов закрепите основание

скобы. Для крепления нельзя использовать винты с потайной

головкой, иначе Вы можете повредить монтажную скобу.

Для крепления монтажной скобы:

1. Используя основание скобы в качестве шаблона, отметьте

расположение отверстий для винтов, с помощью которых

скоба крепится к поверхности установки.

2. Просверлите монтажные отверстия.
