УСТАНОВКА FISHFINDER 340C

Для проверки установки:

1. Нажмите на кнопку Power/Backlight и удерживайте ее в

нажатом положении до тех пор, пока устройство Fishfinder

не выдаст звуковой сигнал. Если прибор не включается,

проверьте надежность подключения коннектора к задней

панели эхолота. Убедитесь, что полярность не перепутана,

и предохранитель 3 А установлен и не перегорел. Если

устройство подключено к источнику питания с напряжени-

ем выше 35 В пост. тока, то на экране появится сообщение

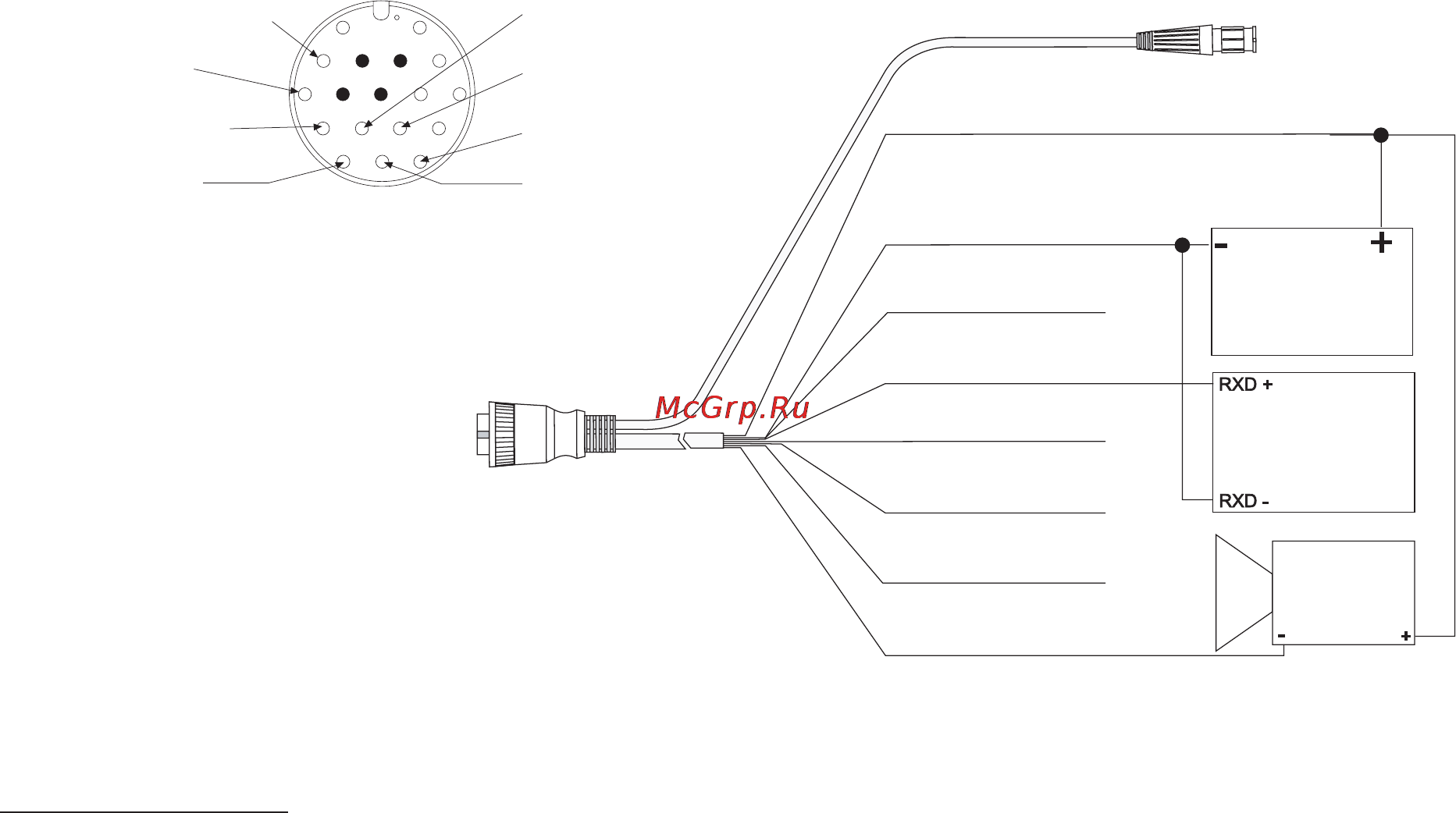

Пин 11 – желтый

(

сигнализация)

Пин 15 – красный

(

“+” источника питания)

Пин 18 – черный (земля)

Пин 14 – зеленый (CANet L)

Пин 13 – белый (CANet H)

Пин 16 – коричневый (RX NMEA)

Пин 17 – синий (TX NMEA)

К трансдьюсеру.

Красный,

черный,

оранжевый,

синий,

коричневый,

зеленый,

белый,

желтый.

Источник питания

пост. тока.

Устройство NMEA.

Реле сигнализации. Максималь

ный ток обмотки 100 мА.

Пин 11 – желтый (сигнализация)
