ОПИСАНИЕ ВНЕШНИХ ЭЛЕМЕНТОВ

Передняя панель

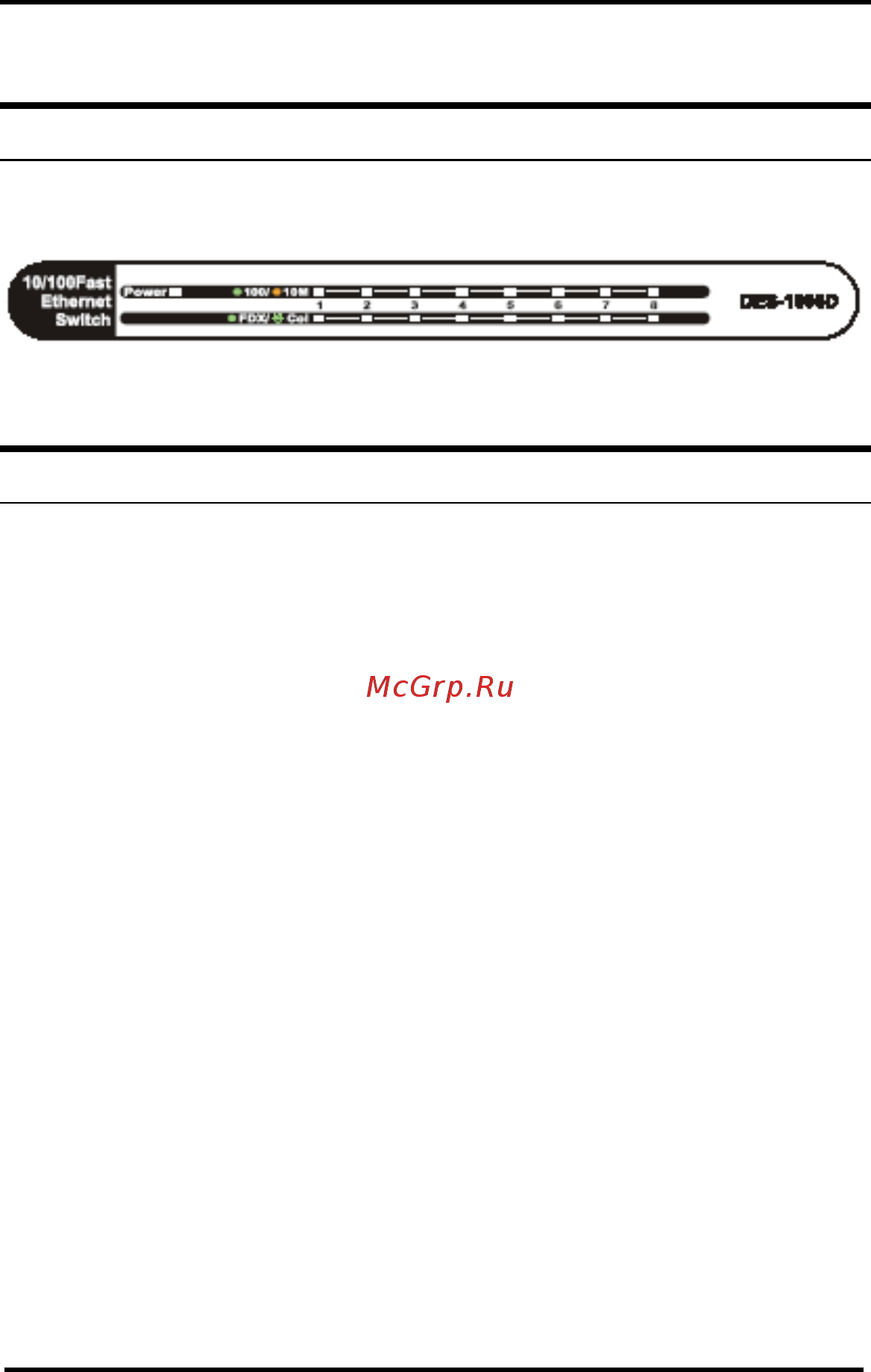

На следующем рисунке показана передняя панель DES-1008D:

Коммутатор 10/100 Мбит/с Fast Ethernet DES-1008D

Светодиодные индикаторы

 Индикатор Power:

Горит зеленым цветом, если на коммутатор DES-1008D

подано питание; в противном случае не горит.

 Индикатор Full Duplex/Collision:

Индикатор горит зеленым цветом при работе порта в

полнодуплексном режиме (FDX). В противном случае он

будет мигать при возникновении коллизии на любом порту

коммутатора.

 Индикатор 100 Link/Act (зеленый), 10 Link/Act (желтый):

Данный индикатор горит зеленым цветом, если порт

подключен к станции 100 Мбит/с Fast Ethernet. Он мигает

зеленым цветом при передаче или приеме данных в этом

режиме (Fast Ethernet). Индикатор горит желтым цветом, если

порт подключен к станции 10 Мбит/с Ethernet или другому

сетевому устройству. Он мигает желтым цветом при передаче

или приеме данных в этом режиме (Ethernet).
