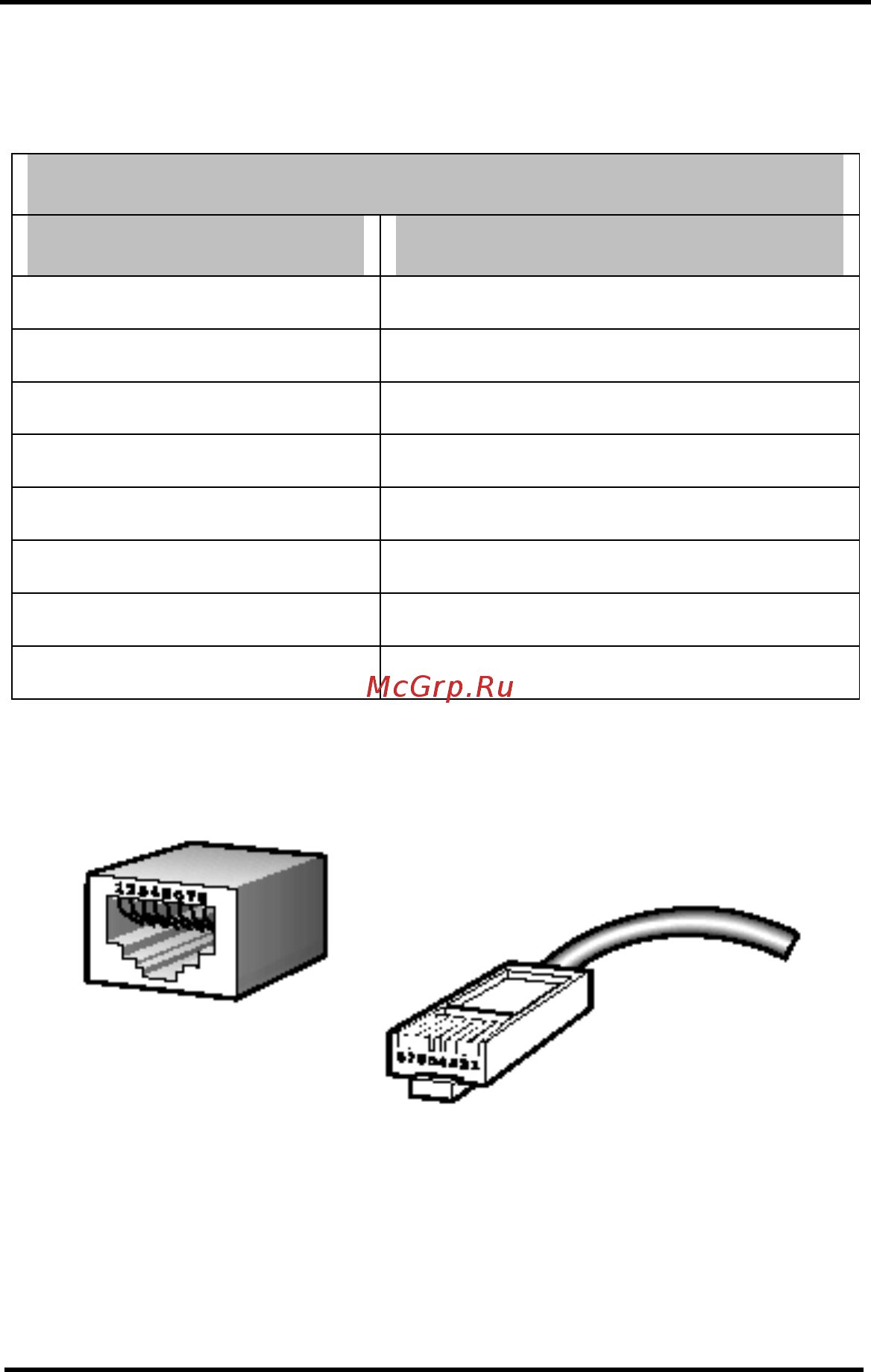

КОНТАКТЫ РАЗЪЕМА RJ-45
В следующей таблице показано назначение контактов
стандартного разъема RJ-45
Назначение контактов разъема RJ-45
Контакт
Сигнал
1 Tx + (передача)
2 Tx – (передача)
3 Rx + (прием)
4 Не используется
5 Не используется
6 Rx – (прием)
7 Не используется
8 Не используется
• Назначение контактов стандартного разъема RJ-45
Стандартная розетка/разъем RJ-45 •
- 17 –
