Daewoo DAST 6555 [11/36] Сборка изделия

- 11 -

www.daewoo-power.ru

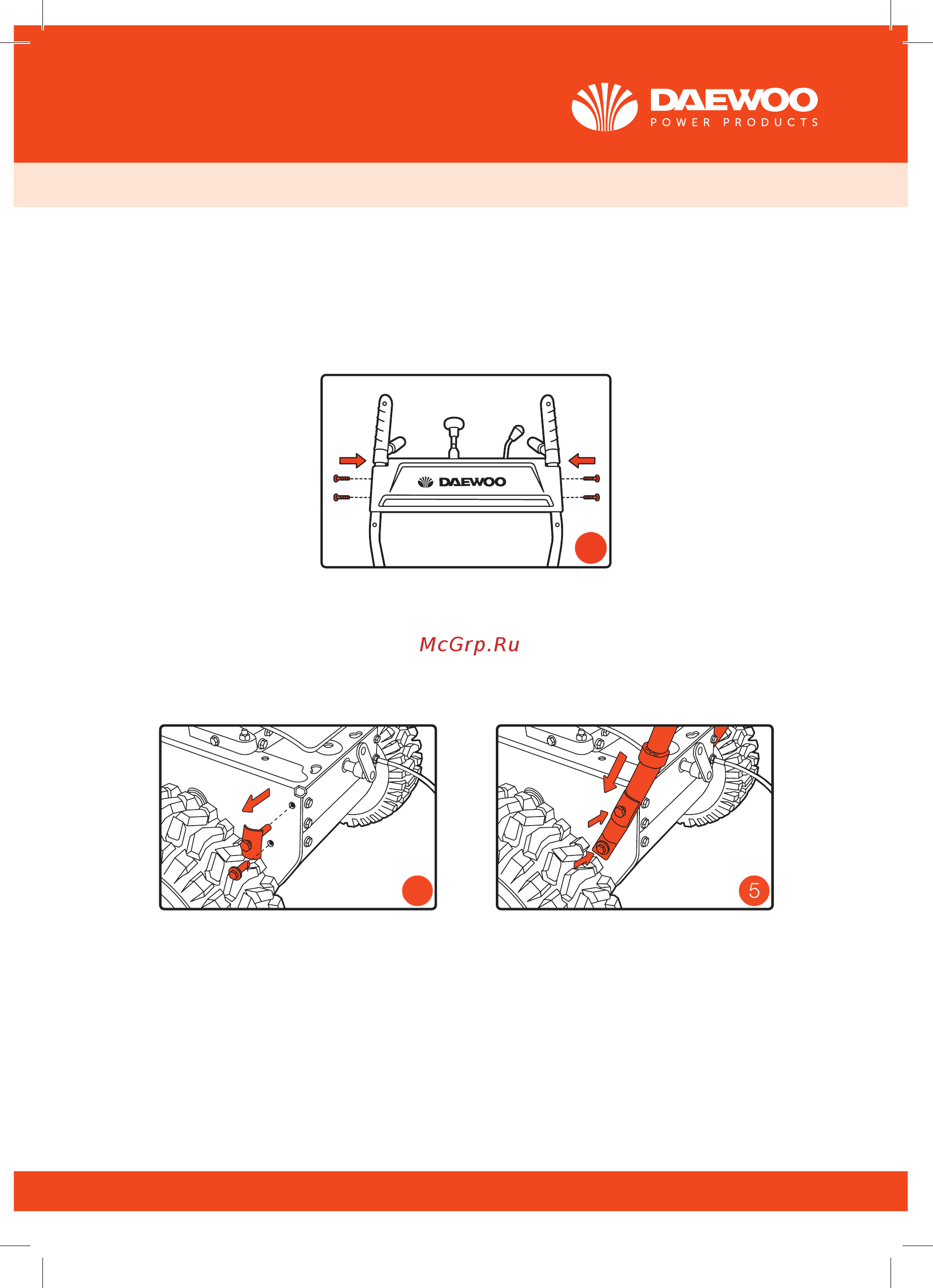

1. Установка панели оператора.

• Выкрутите 4 болта из верхней части рукояток.

• Присоедините рукоятки к панели оператора и закрепите этими болтами (рис. 3)

2. Сборка рукоятки.

• Выкрутите по 2 болта из нижней части снегоуборщика с каждой стороны (рис. 4)

• Установите рукоятки с панелью оператора на снегоуборщик и зафиксируйте

этими болтами с каждой стороны (рис. 5)

8. СБОРКА ИЗДЕЛИЯ

3. Сборка тросиков сцепления и привода шнека.

• Закрепите тросик в отверстие рычага на панели оператора (рис. 6)

• Закрепите верхнюю часть тросика к панели оператора с помощью двух гаек

(рис. 7-8)

• Проделайте такую же операцию с другой стороны снегоуборщика.

• Закрепите стяжными хомутами тросики к нижней части рукоятки (рис. 9)
