Denzel b-125 [5/9] Глава 2 подготовка к работе

2. Сборка бетоносмесителя

1.Проденьте на ось колеса и зафиксируйте их с по

мощью стопоров (Рис.А.).

2. К раме, которую вы видите перед собой, при

соедините поддерживающую ногу, как показано на

рисунке. Проденьте через отверстия с одной сто

роны 2 болта M8x65, потом плоские шайбы, зам

кните шайбы с обеих сторон. Соедините провод с

шплинтом. Загните каждый конец шплинта наружу

и затяните (Рис.В.)

Глава 2. Подготовка к работе.

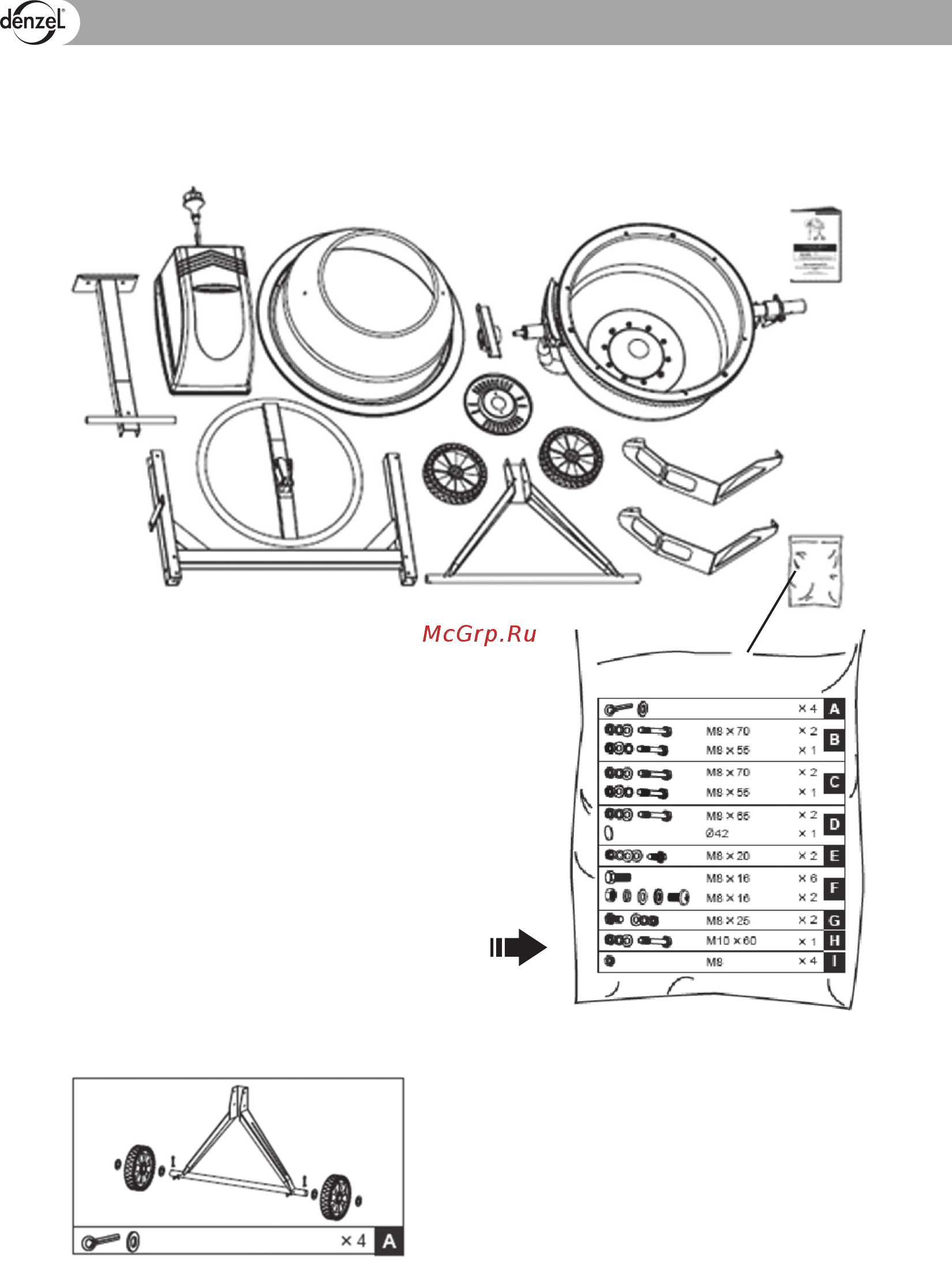

2.1. Комплектность.

Детали. Комплект с крепежом.

Перечень деталей

1. Поддерживающая нога – 1 шт.

2. Рама – 1 шт.

3. Колесная основа – 1 шт.

4. Двигатель в сборе – 1 шт.

5. Верхняя часть барабана – 1 шт.

6. Нижняя часть барабана с рамой – 1 шт.

7. Колесо – 2 шт.

8. Стопорная панель – 1 шт.

9. Переворотное колесо – 1 шт.

10. Планка верхнего крепления двигателя – 1 шт.

11. Лопасти – 2 шт.

12. Пакет с крепежом – 1 шт. комплектность

Бетоносмеситель электрический гравитационный
