Denzel b-125 [6/9] Бетоносмеситель электрический гравитационный

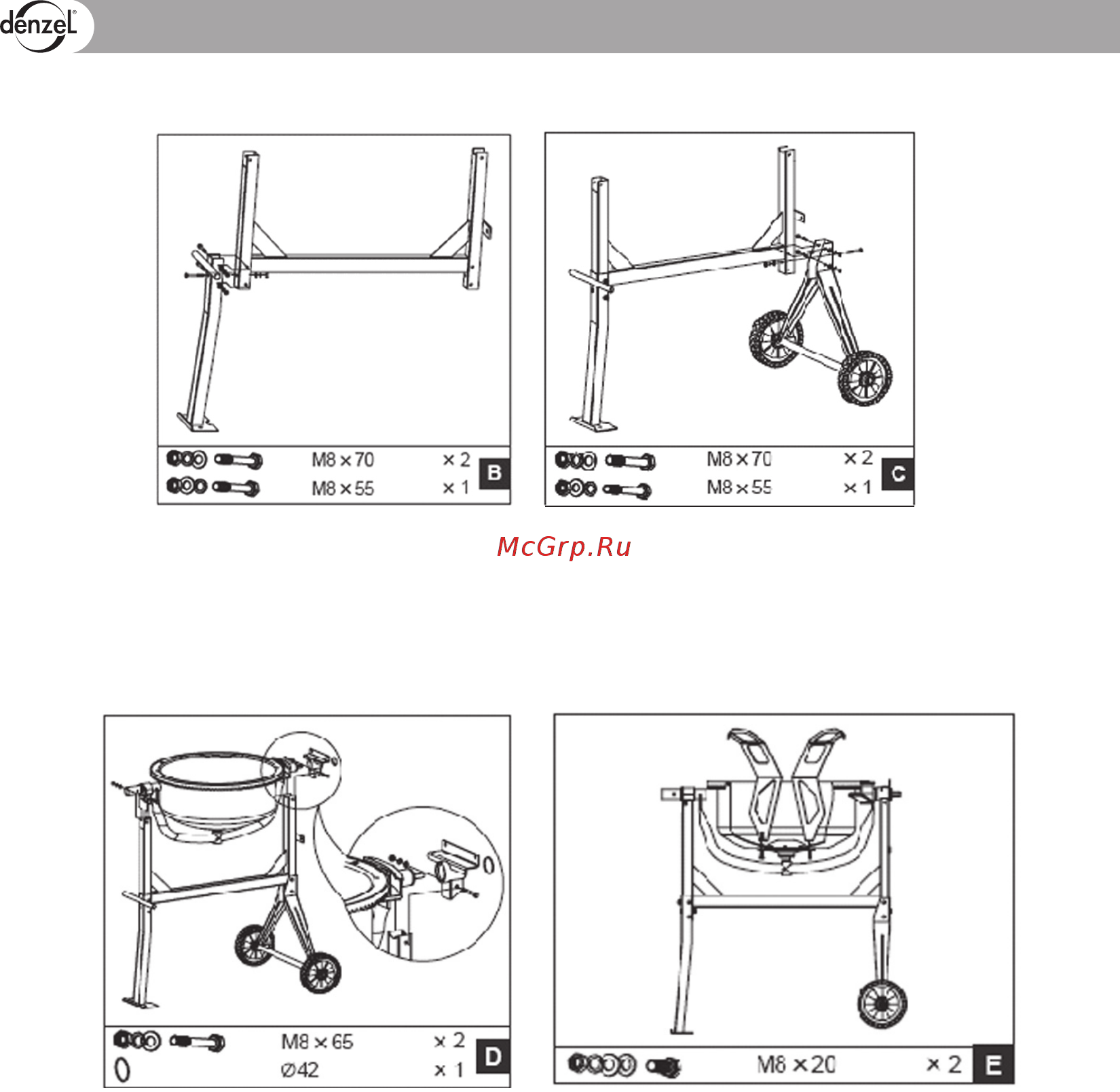

3. Потом подсоедините раму с колесной основой (Рис.С.).

4. Удостоверьтесь, что все болты затянуты прочно.

5. Осторожно поставьте дно барабана на основу, как показано на рисунке, на поддерживаю

щую раму (Рис.D.).

6. Проденьте в отверстия поддерживающей рамы болты M8x60 шестигранный и шайбу и за

крутить его с другой стороны гайкой.

7. Наденьте на нижний поддон барабана верхнюю часть. Вденьте 2 болта M8x20 через отвер

стия, вставьте шайбу и затяните.

8. Установите лопасти миксера внутри нижней части барабана (Рис.E.). Там есть 2 отверстия для

крепления этих лопастей с помощью болтов M10x20. Кожаная прокладка, плоская шайба, замоч

ная шайба (гровер) и гайка должны быть плотно закреплены внутри барабана.

Бетоносмеситель электрический гравитационный
