Dell inspiron 3521, 3521-8270 [42/94] Последовательность действий
![Dell inspiron 3521, 3521-7383 [42/94] Последовательность действий](/views2/1087565/page42/bg2a.png)
42

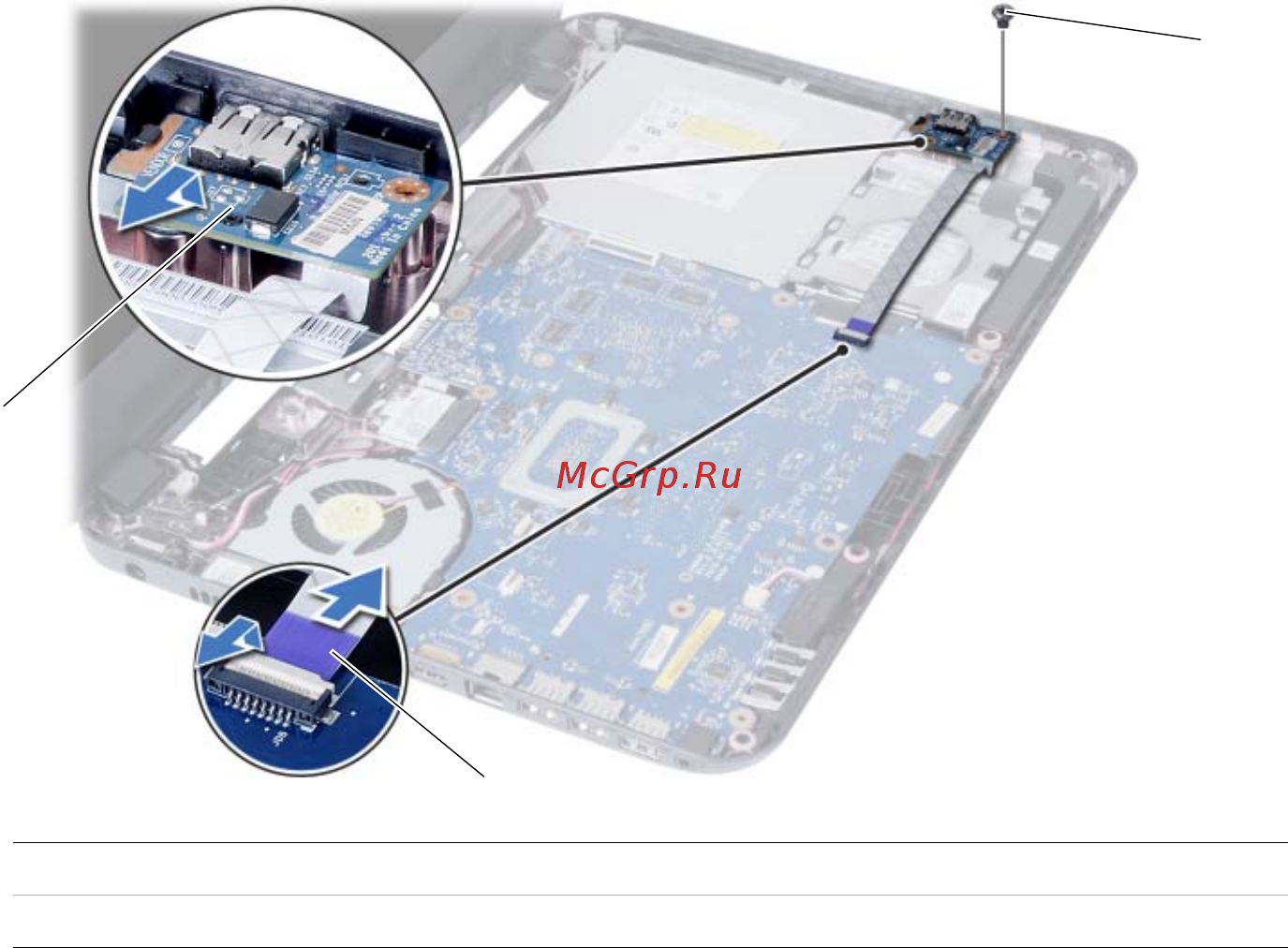

| Извлечение платы ввода%вывода
Последовательность действий
1
Выкрутите винт, которым плата ввода/вывода крепится к основанию компьютера.
2
Потяните за язычок кабеля платы ввода%вывода, чтобы отсоединить его от разъема
на системной плате.
3
Аккуратно приподнимите плату ввода%вывода и извлеките ее из корпуса компьютера.
1
плата ввода*вывода
2
кабель платы ввода*вывода
3
винт
2
1
3
