Утилизируйте упаковку в соответствие с

экологическими нормами.

Удалите антикоррозионную смазку при

помощи мягкого растворителя.

Закрепите дисковый шлифовальный сто-

лик (А, рис. 1) на корпусе станка. Несущая

штанга (В, рис. 1) крепится в отверстии кор-

пуса при помощи ручки делительного меха-

низма (С, рис. 1).

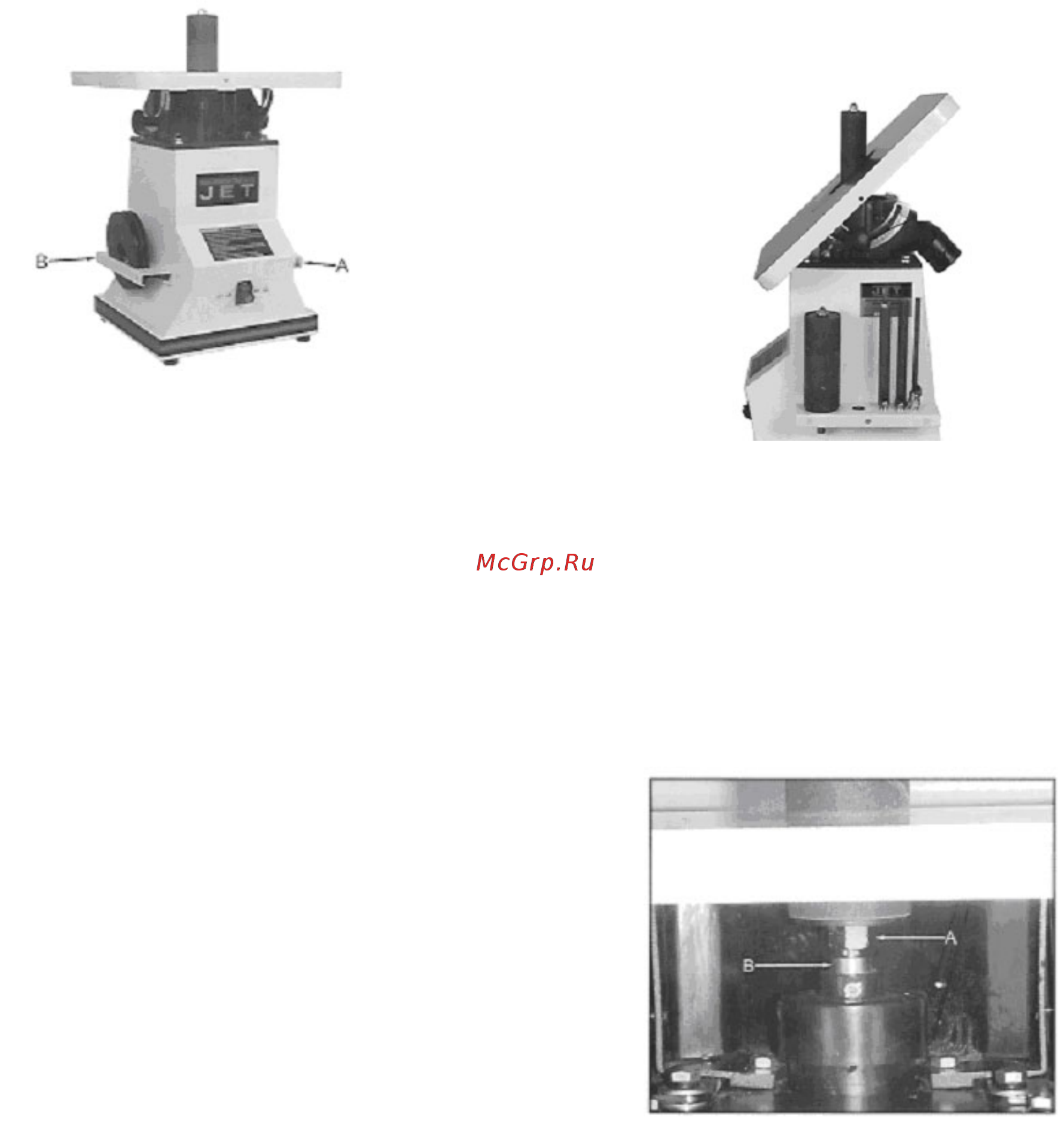

Рис. 1.

Монтаж осуществлять вместе с вытяжкой

100 мм.

5.3. Электрические соединения

Подключение к сети клиентом, а также

используемые им удлинители должны соот-

ветствовать инструкции. Напряжение в сети

и частота должны совпадать с данными на

фирменных табличках станка.

Заводская защита предохранителем долж-

на составлять при этом 10 А.

Используйте только соединительный про-

вод

с обозначением Н07RN-F.

Подключение и ремонт электрооборудова-

ния должен проводиться специалистами с

допуском.

5.4. Подключение вытяжки

Станок должен перед включением быть

подсоединен к вытяжке таким образом, что-

бы при включении шлифовального механиз-

ма вытяжка автоматически включалась од-

новременно со станком.

Минимальная скорость струи воздуха в

100 мм вытяжном патрубке должна состав-

лять

20 м/сек. Вытяжные шланги должны со-

ответствовать параметру „трудно возгорае-

мый“ и должны быть вовлечены в систему

заземления вытяжного устройства.

5.5. Ввод в эксплуатацию

Включение станка происходит с помощью

зеленой кнопки на главном включателе.

Красная кнопка служит для отключения

станка.

6. ЭКСПЛУАТАЦИЯ СТАНКА

Перемещать уложенную на столик станка

заготовку. При этом

пальцы следует держать

сложенными вместе, а заготовку вести ки-

стью руки в положении плашмя.

Не трогайте ничего под станком.

Всегда соблюдайте достаточное расстоя-

ние от двигающейся абразивной ленты или

тарельчатого шлифовального круга.

У сложных форм, шаблонов для точного и

уверенного ведения, а также у длинных за-

готовок осуществлять крепление роликовы-

ми

стойками.

Для наклонной заточки можно установить

станок с уклоном. Установите расстояние в 2

мм между шлифовальной бумагой и откосом

столика.

7. РАБОТЫ ПО НАЛАДКЕ И УСТАНОВКЕ

Общие указания

Перед началом работ по наладке и уста-

новке станок должен быть защищен от вклю-

чения.

Вытащить штепсель из розетки!

7.1. Монтаж шлифовального шпинделя

Перед монтажными работами очистить

шлифовальный стержень (А, рис. 3) и поса-

дочное отверстие шпинделя (В, рис. 3).

Рис. 3.

Закрутить шлифовальный стержень про-

тив часовой стрелки в посадочное отверстие

шпинделя.

Вильчатым ключом, имеющимся в постав-

ке, закрутить до упора шлифовальный стер-

жень (А, рис. 3), шпиндель (В, рис. 3) при-

держивать при этом другим ключом.

Завинчивать не слишком сильно, чтобы

потом можно было без проблем отвинтить.

Для демонтажа шлифовального стержня

откручивать его по часовой стрелке (Левая

резьба !!!)
