Извлечение оптического дисковода |
15
3
Выверните винт, которым скоба оптического дисковода крепится к оптическому
дисководу в сборе и снимите скобу.
4
Аккуратно подденьте лицевую панель оптического дисковода и снимите ее.

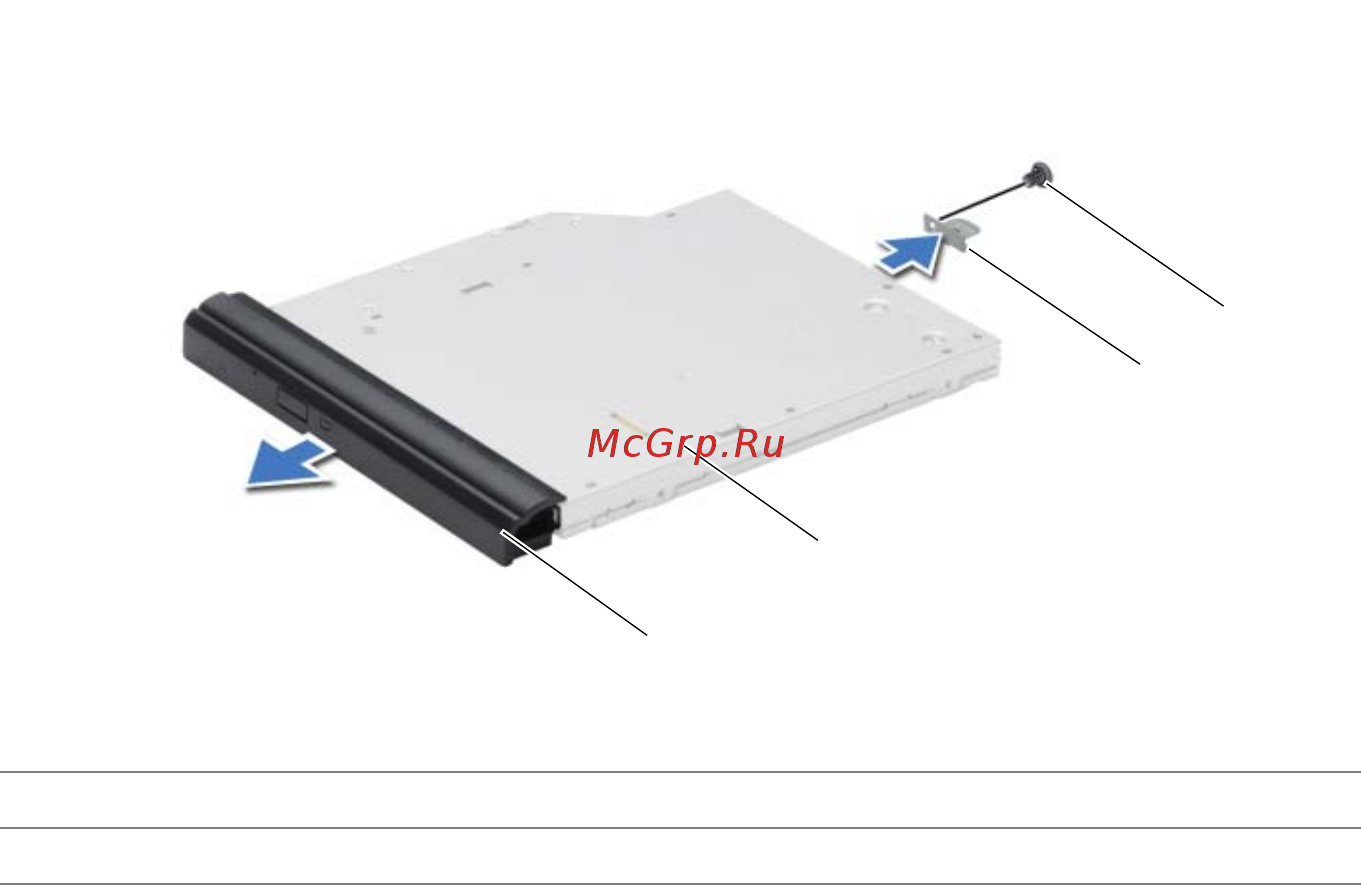

1
лицевая панель оптического дисковода
2
оптический дисковод
3
скоба оптического дисковода
4
винт
