| Снятие порта адаптера питания
Последовательность действий
1
Запомните схему прокладки кабеля порта адаптера питания и извлеките кабель из
направляющих в корпусе компьютера.
2
Приподнимите порт адаптера питания вместе с кабелем и извлеките его из корпуса
компьютера.

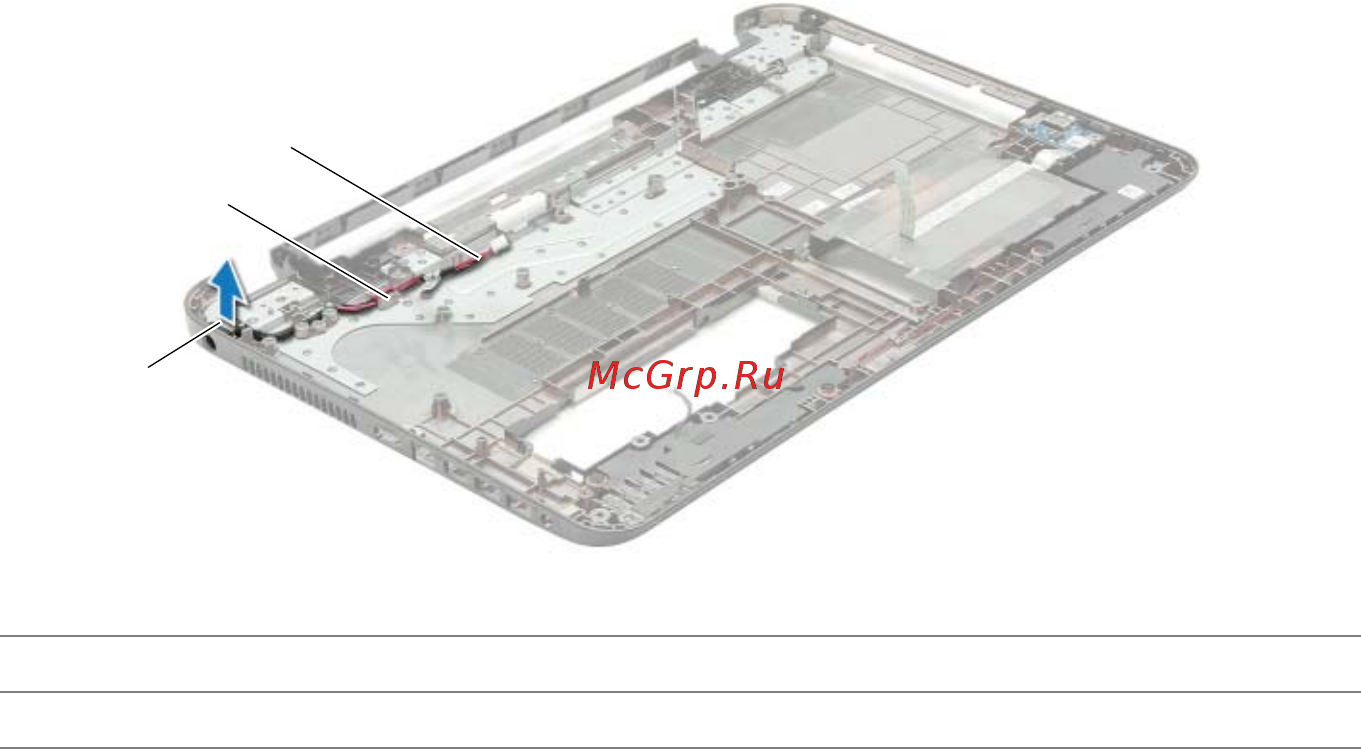

1
кабель порта адаптера питания
2
направляющие желобки
3
порт адаптера питания
1
