| Модуль камеры
Последовательность действий

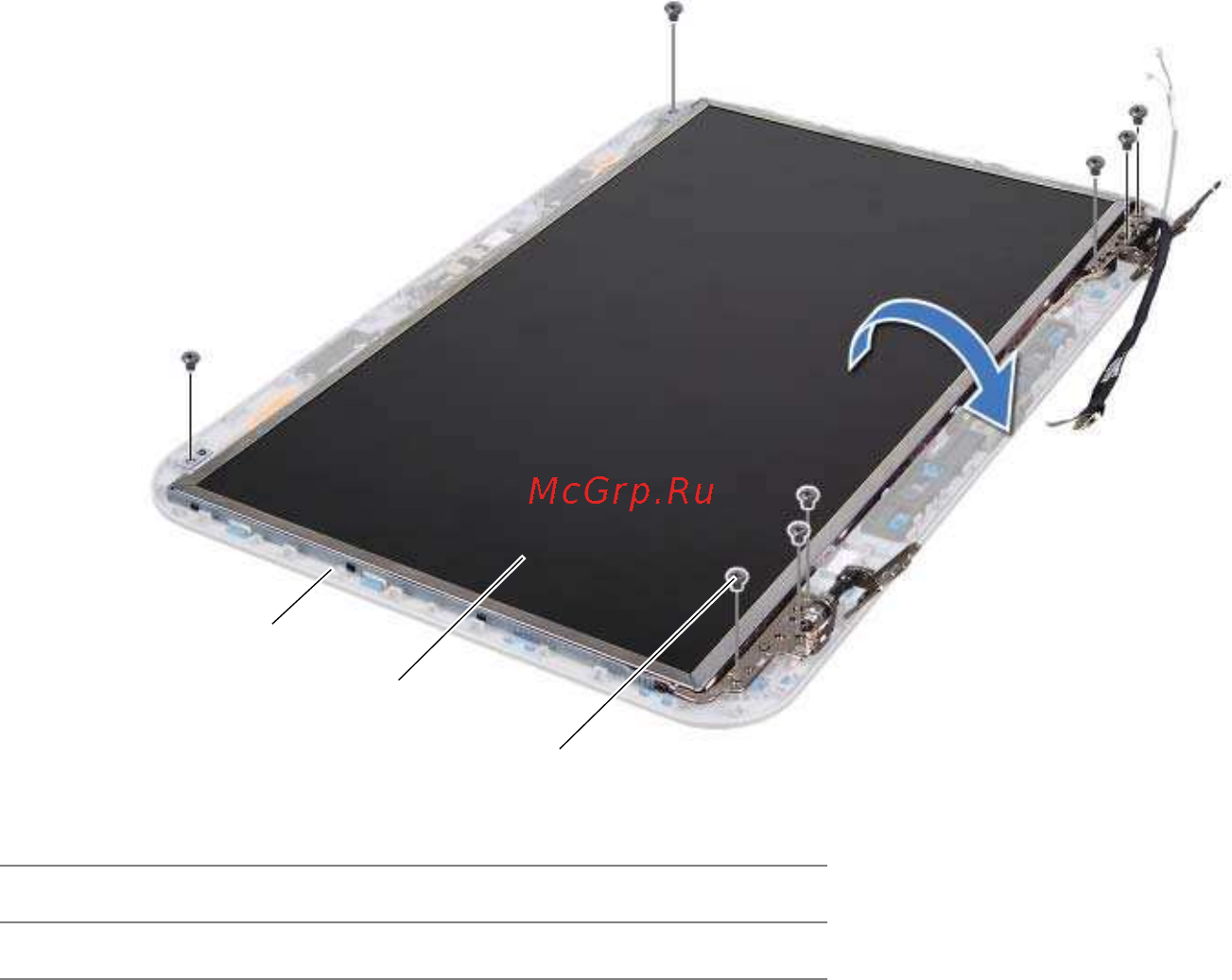

1 Выверните винты, которыми панель дисплея крепится к крышке дисплея.
2 Осторожно поднимите панель дисплея и переверните ее.
1 крышка дисплея 2 панель дисплея
3 винты (8)
1
3
2
