Снятие упора для рук |
31
2

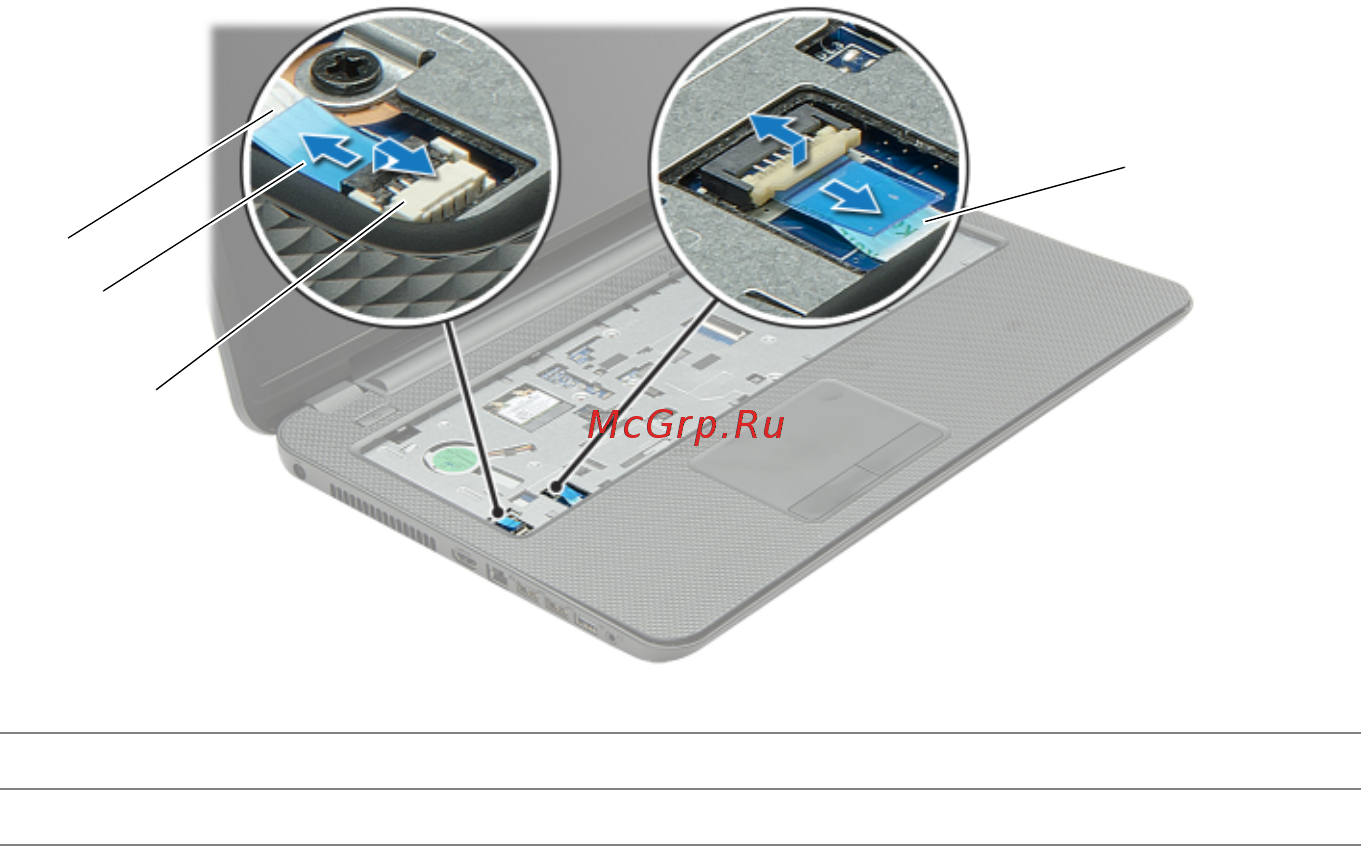

Переверните компьютер и откройте крышку дисплея до упора.
3
Приподнимите защелки разъемов и с помощью язычков отсоедините кабель кнопки
питания и кабель сенсорной панели от системной платы.
1
кабель кнопки питания
2
фиксаторы разъемов (2)
3
язычок
4
кабель сенсорной панели
1
2
3
4
