| Извлечение системной платы
Последовательность действий
1

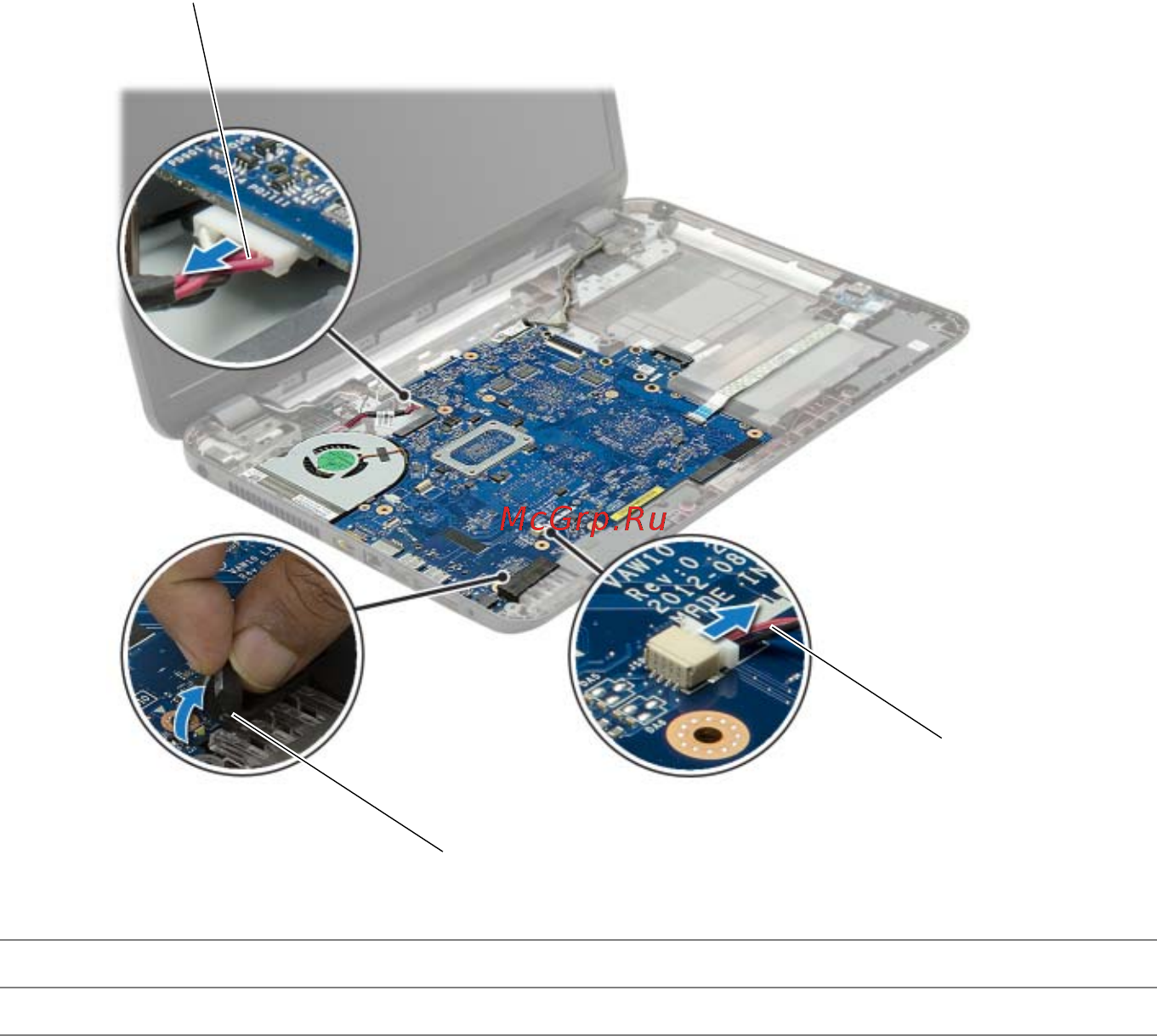

Отсоедините кабель порта адаптера питания и кабель динамиков от cистемной платы.
2
Снимите майларовую пластину с системной платы.
1
кабель порта адаптера питания
2
кабель динамика
3
майларовая пластина
